產品描述

冷卻塔填料模壓熱成型吸塑機生產線

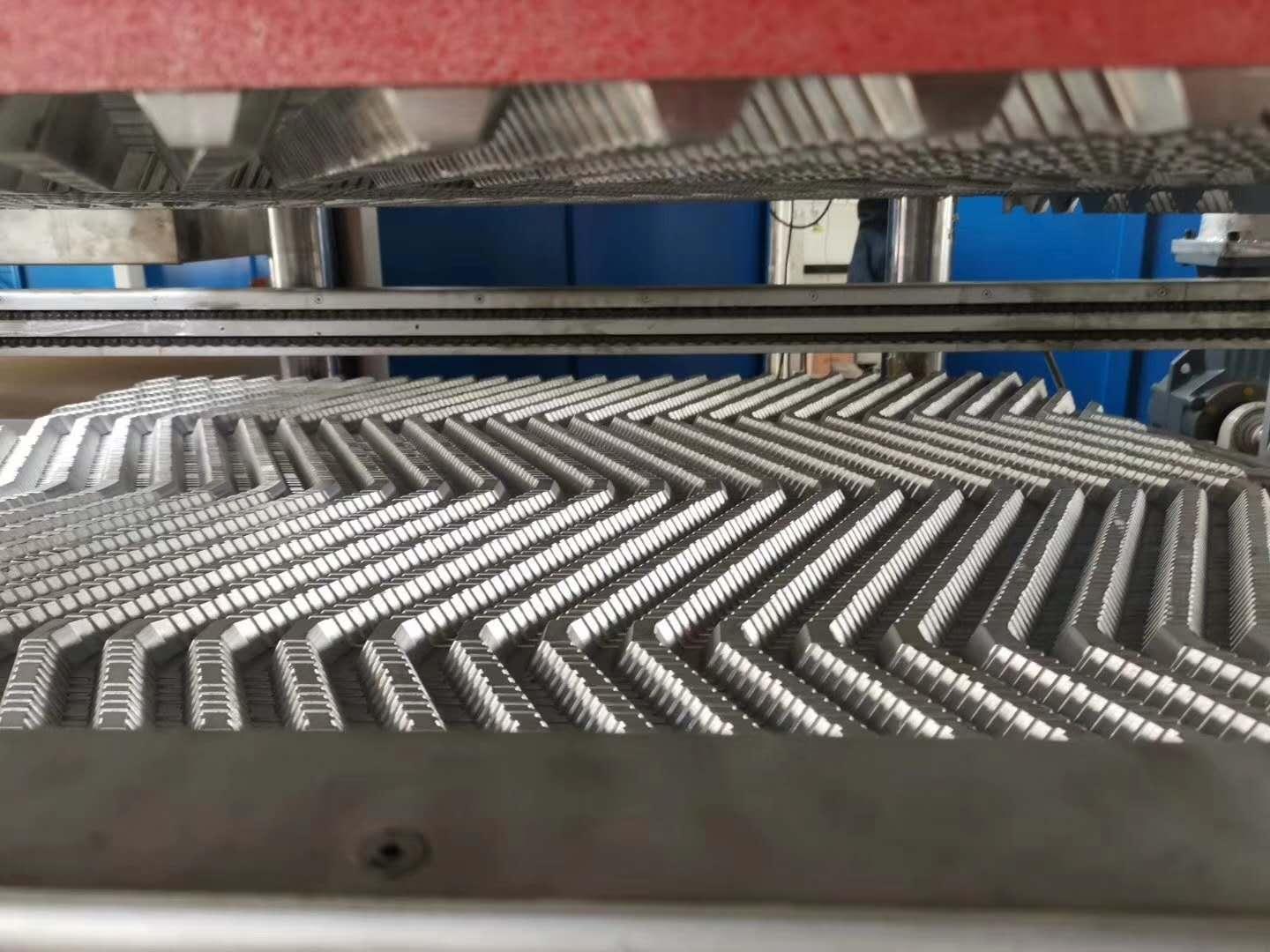

1560mmPVC冷卻塔填料(淋水片)專用模壓熱成型吸塑機生產線,將PVC填料等卷筒式熱塑性塑料片材模壓+吸塑熱成型各種敞開狀的淋水流道,專用於大型冷卻塔的淋水片的設計與工藝要求生產。主要特點:最大寬幅1560mm和長度方向區間可調(最長不超過3000mm)、連續性加熱成型、可分板成型也可無接邊成型。切邊、分板切長度可自由設定,並具有廢邊料粉碎回收功能

功能特點:
成套設備採用PLC微電腦控制,機械、電氣及氣動相結合,實現送片、加熱、成型、裁切等自動化連續工作,並能在不停機的工作過程實現各程序動作的調整。工作方式既可分板成型,也可不間斷花紋進行成型。伺服控制送片,送片長度無級調整,準確可靠;上、下模油壓驅動系統,壓力大性能穩定,可靠

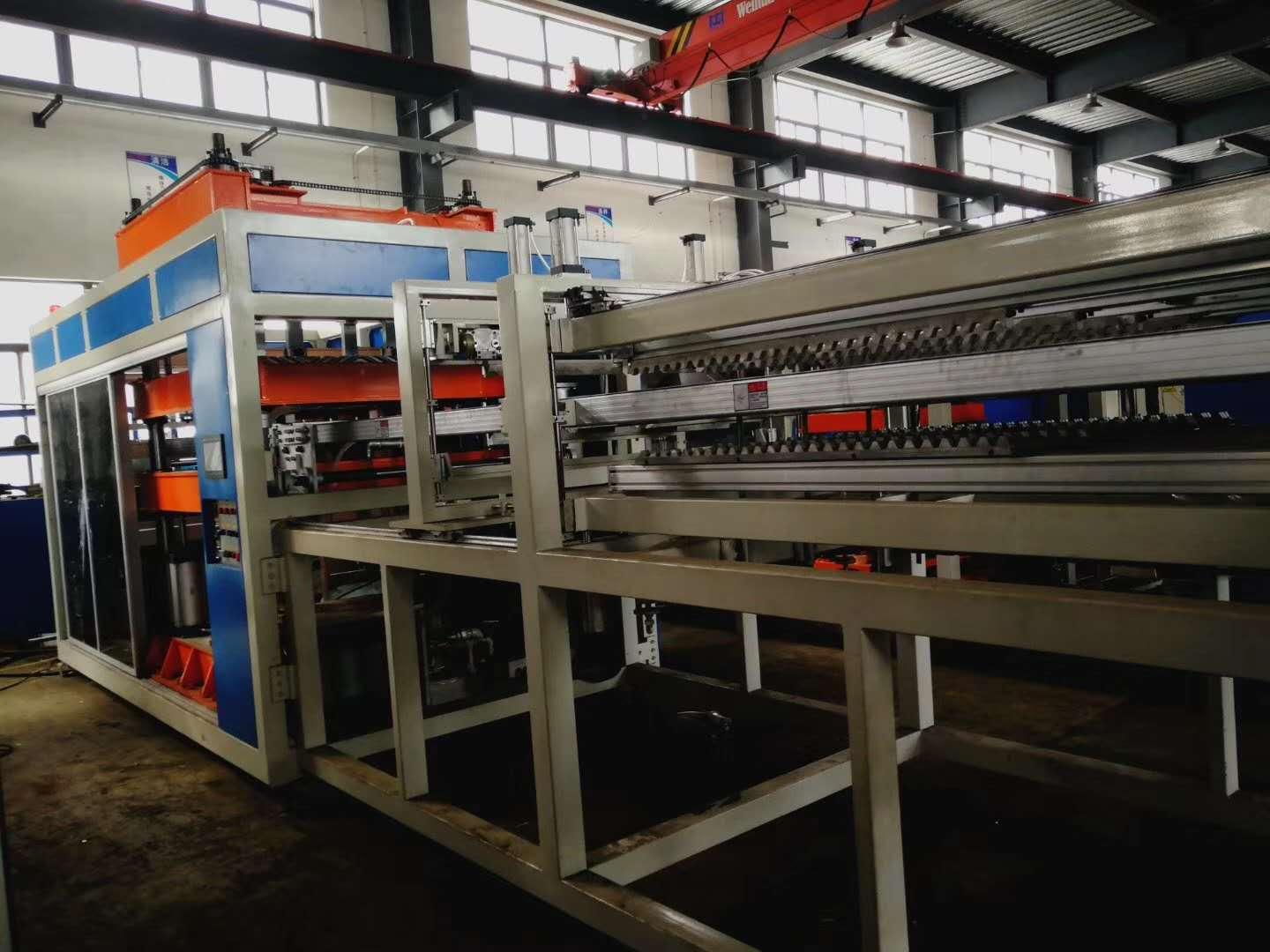

設備實景圖(帶沖孔工位,但本案沒有,如需要可另增加)













二、 主要技術參數
1、標準規格

專業朮語名稱 技術參數說明
成型寬度 1500MM
適用片材寬度 1560mm
成型長度 300-3000mm
適用片材厚度 0.2 ~100mm
成型高度 二次真空成型提高行程方便裝、卸模具
生產速度 0.3mm~0.6mm PVC片,成型速度:6~9秒/模
-下模結構 模台+導柱+曲臂+偏心輪+減速器+伺服驅動系統
    垂直脫模
溫控系統 全電腦控制/數顯觸控溫度控制模塊,帶有穩壓功能,不受電壓浮動影響
拉片馬達功率 5.5KW伺服電機
大梁電動調節功率 0.75×3(套)=2.25KW
上料電機功率 2.2KW
冷水機功率 KW(10HP
上模驅動伺服 KW
上模台調節功率 2.2KW
下模驅動伺服 KW
真空泵功率 4.0KW-150M3/H
其他輔助電機功率 3.0KW
電爐總功率 KW(169塊發熱器,650W/塊)
設備總功率 158.0KW
正常生產 30~90KW(根據實際生產)
電源 三相380V/50HZ(三相四線)
匹配空氣壓縮機 7.5KW/10HP(客戶自備)
機械尺寸 L14000  ×  W2400×  H2800mm(供參考)
重量 12000Kg(供參考)



三、設備技術說明
 1、機身結構:用10#方通焊接,使之機架更加牢固,耐壓在120噸以上。並根據需要在
    關鍵部位採用螺栓連接,便於安裝、拆卸和維修更換。

  1. 成型機構:設備上下模採用整體框架焊接經熱處理、回火、調直后數控CNC精刀數次

平銑,三坐標測量,確保模台平面精度±3s;選用油缸動力源曲臂放數倍力矩,縮短曲
張行程時間,達到熱塑性材料軟化點快速模壓成型並附有真空局部成型。
3、上料系統:雙杆自動上料架,一次可上料50-500kg/卷,採用國外雙軸交替鎖定技術,
   馬達具有正反運轉功能,方便收放片。

  1. 加熱部分:進口650W紅外陶瓷發熱磚加熱,隔熱盤溫度鏡面反射,溫控採用數

     字電子穩壓溫控制系統,使加熱區域溫度靈活可調,更具有省電功能,從而縮短加溫時
間提高生產速度。
5、電氣控制系統:電氣選用台達工控PLC控制,觸控顯示屏作為人機介面,中文輸入直
   觀明瞭,操作簡便。設備安裝急停開關,為生產提供安全保障。
6、拉片系統:採用伺服5.5KW電機拉片,精準度誤差在±0.5mm以內


XG-1212冷卻塔淋水片模壓熱成型吸塑機 1XG-1212冷卻塔淋水片模壓熱成型吸塑機 2XG-1212冷卻塔淋水片模壓熱成型吸塑機 3XG-1212冷卻塔淋水片模壓熱成型吸塑機 4XG-1212冷卻塔淋水片模壓熱成型吸塑機 5
