項目

性能/參數

測

量

主

機

準確度

1.0 %  時差分辨率40皮秒

重複性

0.2%

最大流速

12m/s

測量週期

500mS (每秒2次，每個週期採集128組數據)

測量原理

超聲波時差原理，4字節IEEE754浮點運算

顯示接口

可連接2×10背光型漢字或者2×20字符型液晶顯示器

操作

外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件

輸入

3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用

兩路三線制PT100或PT1000(TDS16版)鉑電阻輸入迴路，可實現熱量計量功能（焓差法）

輸出

電流信號 ：4-20mA, 阻抗600Ω浮空，準確度0.1% 。

頻率信號 ：1-9999Hz之間任選，OCT輸出。

脈衝信號：正、負、淨流量及熱量累計脈衝，雙路OCT輸出 (其中1路脈衝寬度6~1000ms間可編程，默認200ms) 。

報警信號：雙路OCT輸出，可選近20種源信號。

數據接口：隔離RS485串行接口。

定時打印、數據輸出功能

通訊協議

MODBUS協議、M－BUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議

其它功能

日月年累計流量自動記憶功能，上、斷電時間和流量管理功能並可實現自動或手動補加；

日月年累積數據都可以通過MODBUS協議讀出。

可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；

1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；

工作參數可固化到機內的FLASH存儲器中，上電時自動調出；

用戶能夠通過E-mail傳送來的代碼文件實現軟件升級

故障自診斷功能。

故障時間計時器。

備用電池

斷電條件下，TDS16版主板使用電容放電將數據固化到flash中。

其餘版本主板使用CR2032，保持10萬小時數據不丟失

環境溫度

-10℃～120℃  (大於此溫度範圍要求請與廠家聯繫)

工作時間

連續

電   源

85~264VAC/24VDC

傳感器

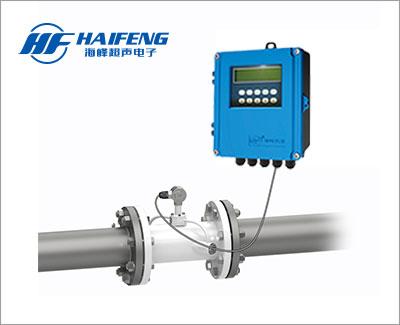

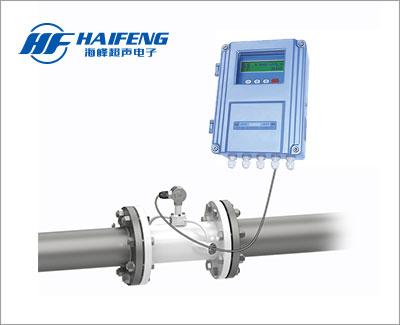

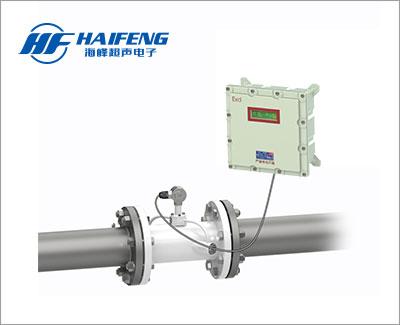

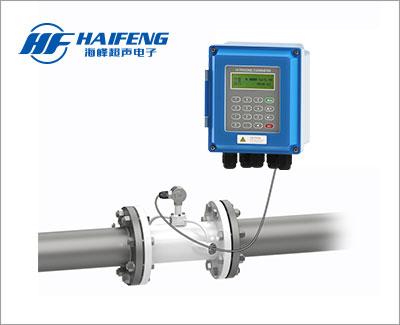

管段式

π型管段式：適用於管徑DN25-DN40，整機測量精度±1%

標準管段式：適用於管徑DN50～DN1000，整機測量精度±0.5%

信號電纜

專用SEYV75-2屏蔽雙絞線纜，特定場合單根可加長至500 米（不推薦）。

防護等級

IP68(可浸水工作)

可測管道

管材

鋼、不鏽鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密緻管道，允許有襯裡。

襯材

環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。

內徑

80mm～6000mm（π型管段式內徑可小至2毫米）

直管段長度

上游≥10D，下游≥5D，距泵出口處≥30D。

測量介質

種   類

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。

濁   度

≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。

溫   度

-40℃～160℃

流   向

可對正反向流量分別計量，並可計量淨流量。
