型號: | M6M-5 |
---|---|
品牌: | TRANP |
原產地: | 中國 |
類別: | 工業設備 / 通用機械 / 換熱、制冷空調設備 |
標籤︰ | 板式換熱器 , 板換 , 可拆板式換熱器 |
單價: |
¥1500
/ 件
|
最少訂量: | 1 件 |

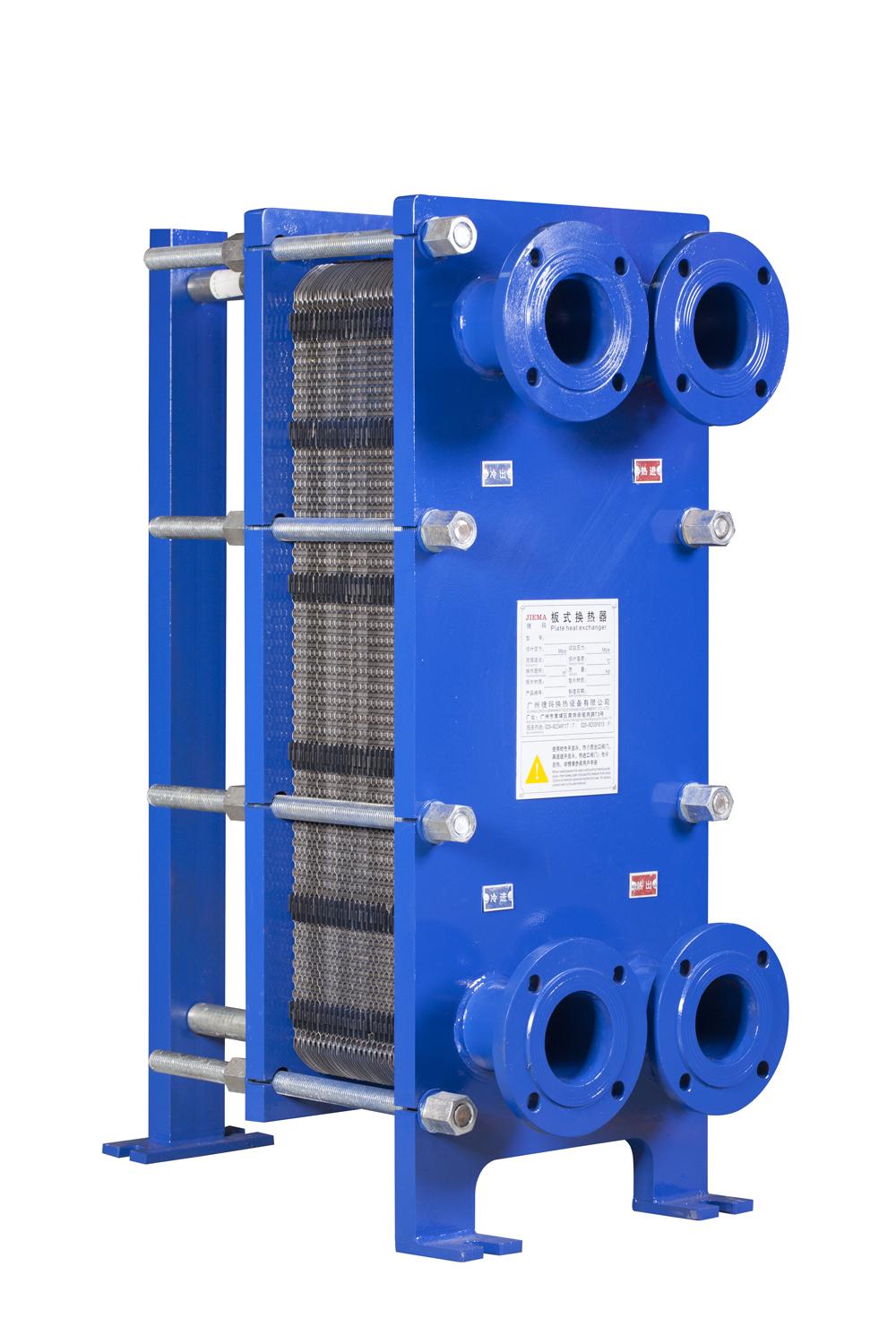

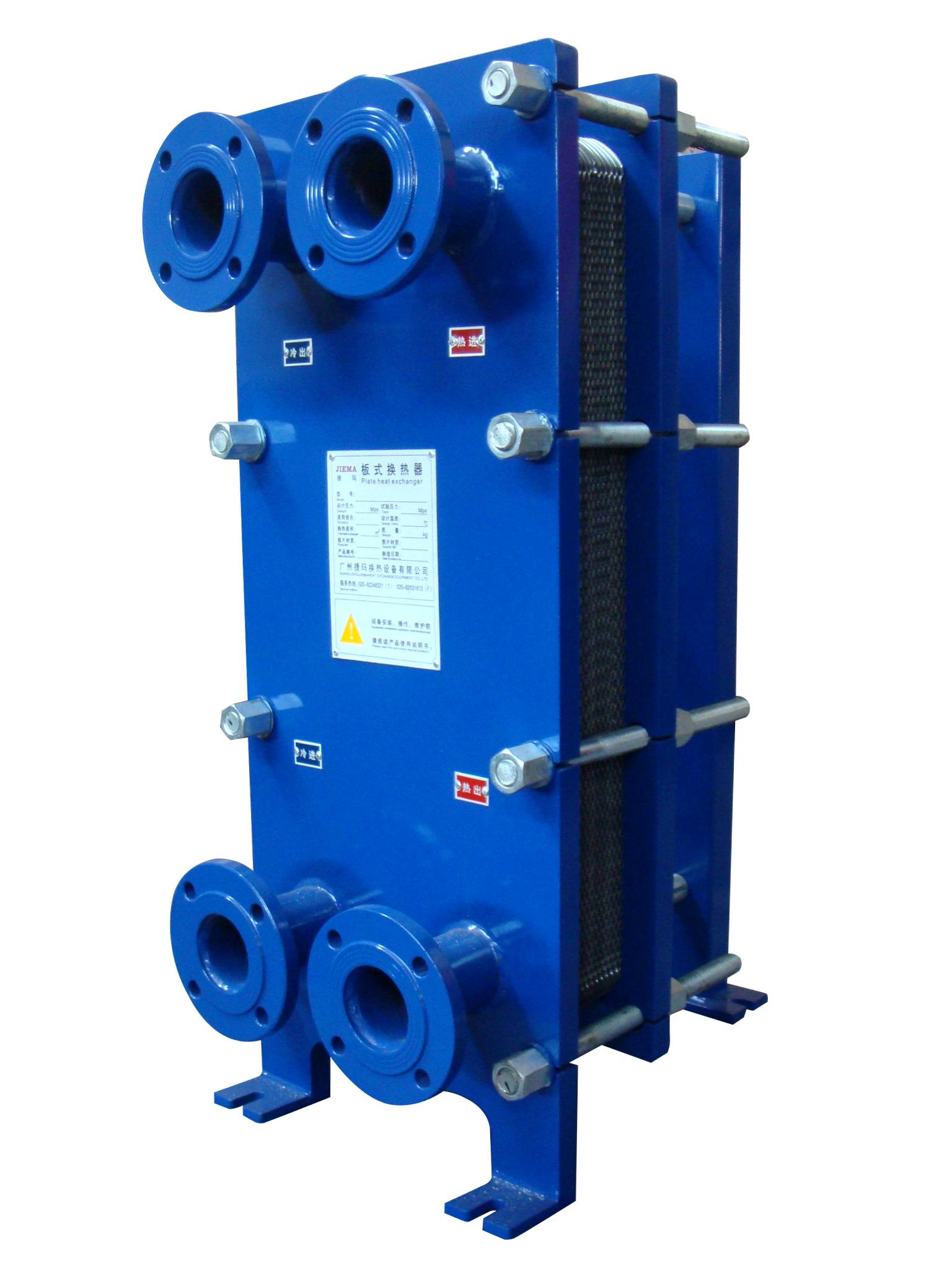

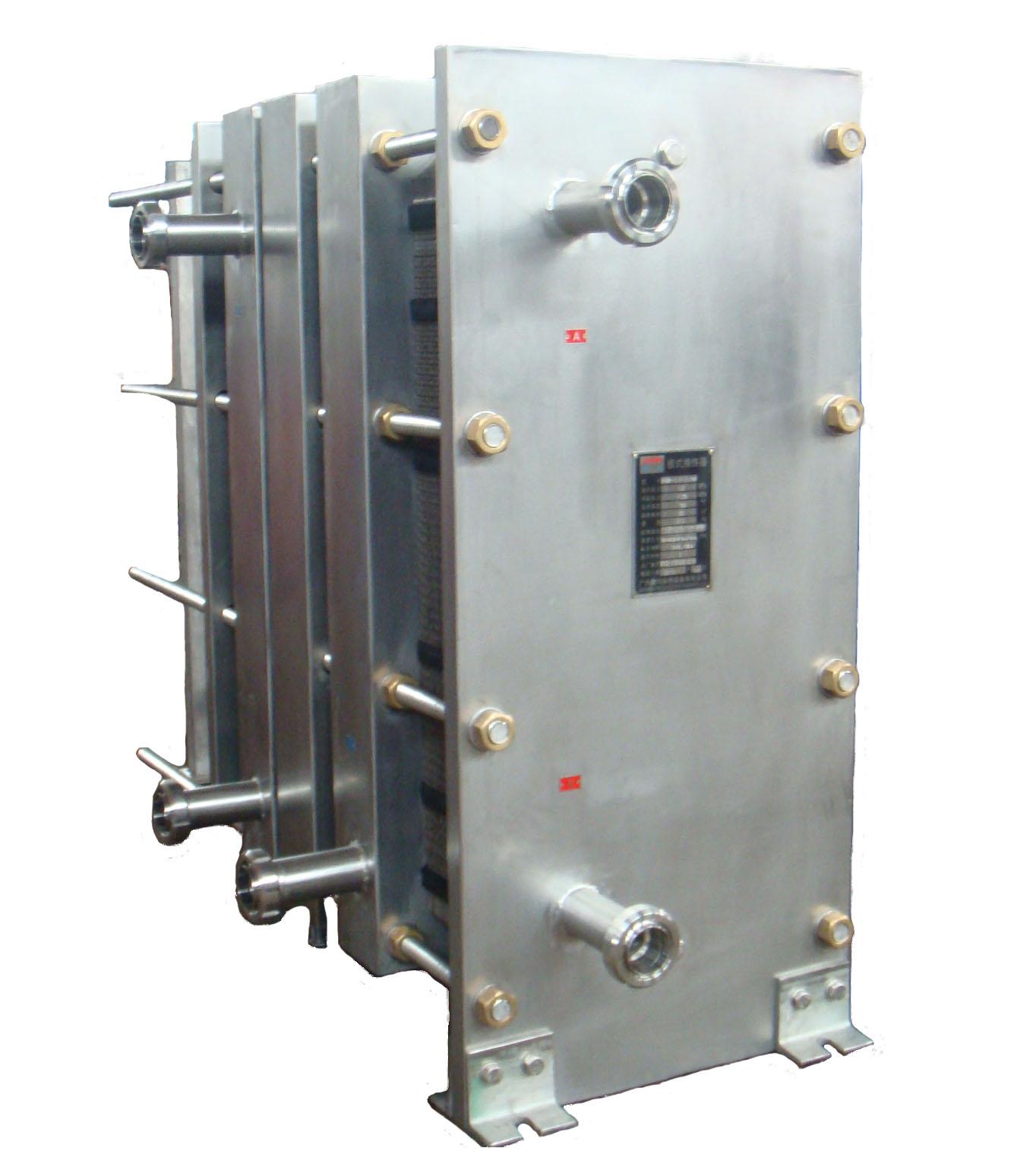

板式換熱器產品描述
板式換熱器是近几十年來得到發展和廣氾應用的一種新型高效、緊湊的熱交換器,它由一系列互相平行、具有波紋表面的薄金屬板相疊然後用夾板、螺栓緊固裝配的一種換熱器。冷熱兩種工作流體相間在每兩塊相鄰板片組成的狹小而曲折的通道中流過,並通過間隔冷熱流體的板片進行冷熱交換。
板式換熱器主要由傳熱板片、密封膠墊、壓緊裝置等組成。板式換熱器的結構及換熱原理決定了其具有結構緊湊、佔地面積小、傳熱係數高、操作靈活性大、應用範圍廣、熱損失小、安裝和清洗方便等特點。兩種介質的平均溫差可以小至1℃,熱回收效率可達到99%以上。在相同壓力損失情況下,板式換熱器的傳熱係數是列管式換熱器的3~5倍,佔地面積為其的1/3,金屬耗量只有其的2/3.因此板式換熱器是一種高效、節能、節約材料、節約投資的先進換熱設備。目前已廣氾用於化工、石化、食品、機械、集中供熱、冶金、動力、船舶、造紙、紡織、醫藥、核工業和海水淡化及熱電聯產等工業領域,可滿足各類冷卻、加熱、冷凝、濃縮、消毒和余熱回收等工藝的要求,在換熱器領域已成為一種極有競爭能力的品種,甚至在某些工業領域已取代了傳統的管殼式換熱器。隨着它的發展,應用領域將越來越廣。
如有板式換熱器相關需求,歡迎聯繫我們!
曹經理 (18928783173)微信同號
特瑞普(廣州)冷熱設備有限公司
廣州市增城區新塘鎮新墩村圍仔廠房3號
電話:020-82453507
傳真:020-82002520
換熱器選型所需基本參數
熱負荷(總換熱量)Kw或Kcal/h |
|||
熱介質名稱 |
|
冷介質名稱 |
|
流量 |
m ³/h |
流量 |
m ³/h |
進口溫度 |
℃ |
進口溫度 |
℃ |
出口溫度 |
℃ |
出口溫度 |
℃ |
工作壓力 |
Mpa |
工作壓力 |
Mpa |
允許壓降 |
Kpa |
允許壓降 |
Kpa |
板片和墊片
板片及膠墊材料的選用,主要看冷熱交換介質的腐蝕性和溫度而定。本公司製造的板式換熱器板片材料及使用場合列在表一、墊片材料及使用場合列在表二,供用戶參考選用。
表一 板片材料
材料名稱 |
厚度mm |
材料牌號 |
適用場合 |
不鏽鋼 |
0.5-0.8 |
304,321,316,316L |
酸、碱介質腐蝕較嚴重的場合,不適宜有氯離子場合。 |
工業純鈦 |
0.5-0.8 |
Ti |
制碱、制鹽、海水、低溫、冷凍、有氯離子腐蝕場合。 |
鎳 |
0.5-0.8 |
Ni |
耐腐蝕、耐熱濃碱液腐蝕、耐中性和微酸溶液 |
耐酸鋼 |
0.5-0.8 |
RS-2,SM0254,HC-276 |
硫酸行業、有酸性腐蝕行業 |
表二 墊片材料
材料名稱 |
代號 |
適用溫度 |
適用場合 |
丁晴橡膠 |
N |
-20~110℃ |
水、非極性油類、礦物油、潤滑油、硅油等。 |
三元乙丙橡膠 |
E |
-20~150℃ |
水蒸氣、水、臭氧、極性化學介質、醇、弱酸、弱碱、鹽溶液等。 |
氯丁橡膠 |
C |
-40~100℃ |
氨、礦物油、潤滑劑、氟利昂等。 |
氟橡膠 |
F |
0~180℃ |
無機酸、碱、礦物油、鹵代烴、氧化劑 |
硅橡膠 |
Q |
-40~200℃ |
食品行業等。 |
3.2法蘭和接管
法蘭和接管是板式換熱器與換熱系統其它部分的接口。材料有:304、316L、316、321、TA1、20#等。其規格可按國標GB9113-88選用,也可按客戶特殊要求定做。
應用行業
· 造紙行業 Papermaking Industry
· 化工行業 Chemical Industry
· 鋼鐵行業 Steel Industry
· 飲料行業 Beverage Industry
· 制酒行業 Brewing Industry
· 牛奶行業 Milk Industry
· 電力行業 Electric Power Industry
· 製藥行業 Pharmaceutical Industry
· 油脂行業 Grease Industry
· 光電行業 Photoelectric Industry
· 電器行業 Electric Appliance Industry
· 酒店行業 Hospitality Industry
