ZTK系列防爆提升機變頻電控裝置的組成

［產品說明］

    主要適用於煤礦井下具有煤塵、甲烷爆炸性氣體含量要求不得超過《煤礦安全規程》規定的安全含量。在交流50Hz，額定電壓380V/660V，對防爆變頻提升機的控制。

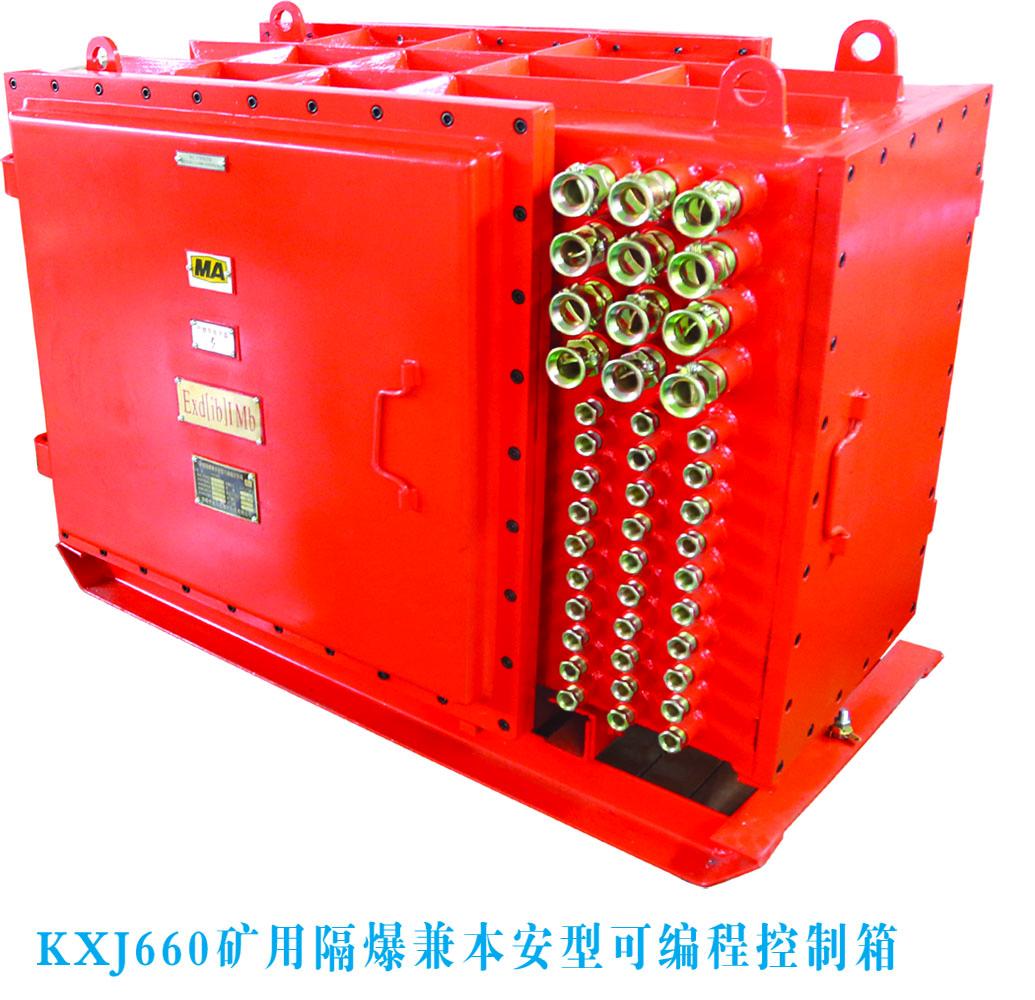

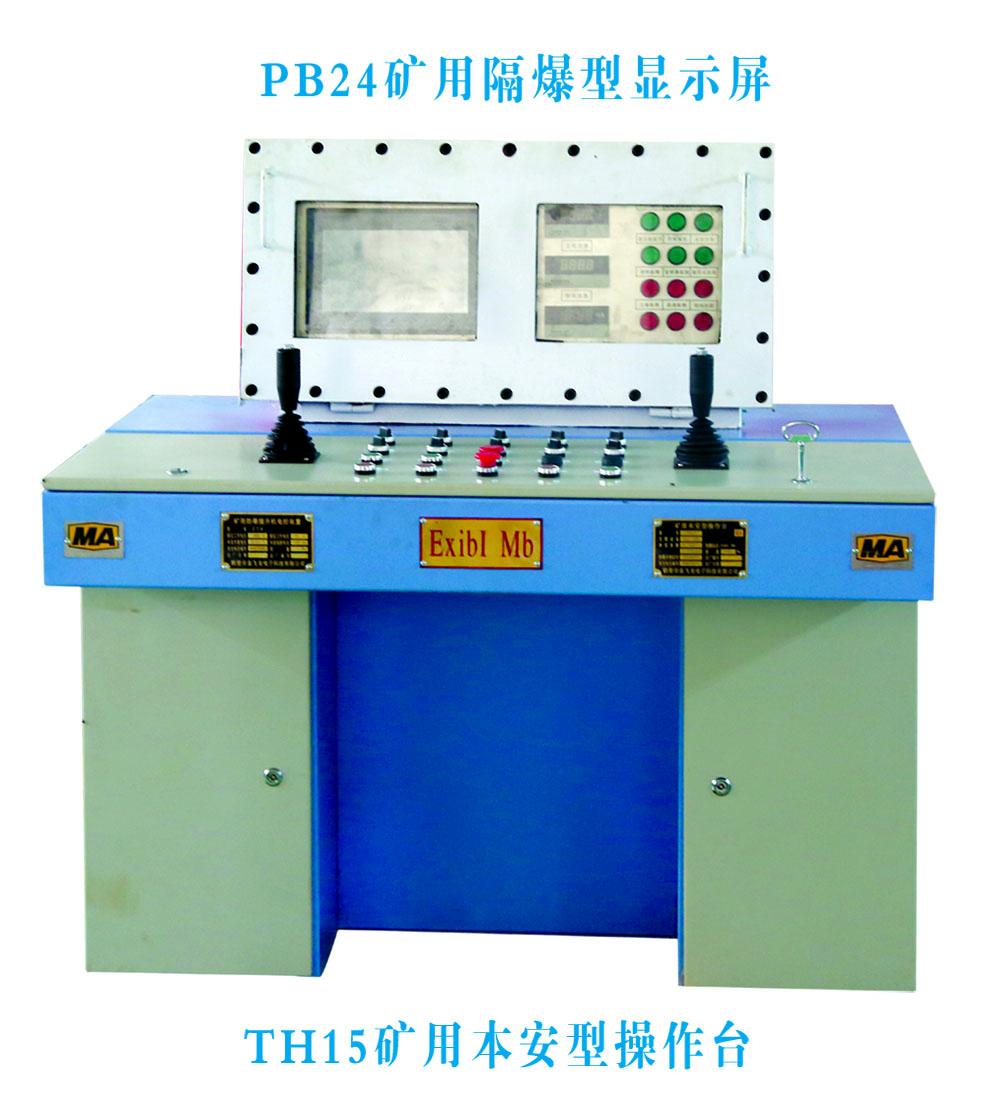

    ZTK礦用防爆提升機變頻電控裝置主要由TH15礦用本安型操作台、PB24礦用隔爆型顯示屏、KXJ660礦用隔爆兼本安型可編程控制箱、測速系統和保護檢測系統組成。

    本電控裝置核心包含兩套西門子S7-200系列PLC系統和兩套測速裝置。其中一套PLC和測速裝置用來完成提升機的主控功能，另一套用來完成提升機的監控功能。兩套PLC系統通過實時數據交換，完成相互監控。外部硬件由繼電器或接觸器實施控制。

    本電控裝置配置靈活，接口全面，可以控制大多數廠家的防爆變頻器。

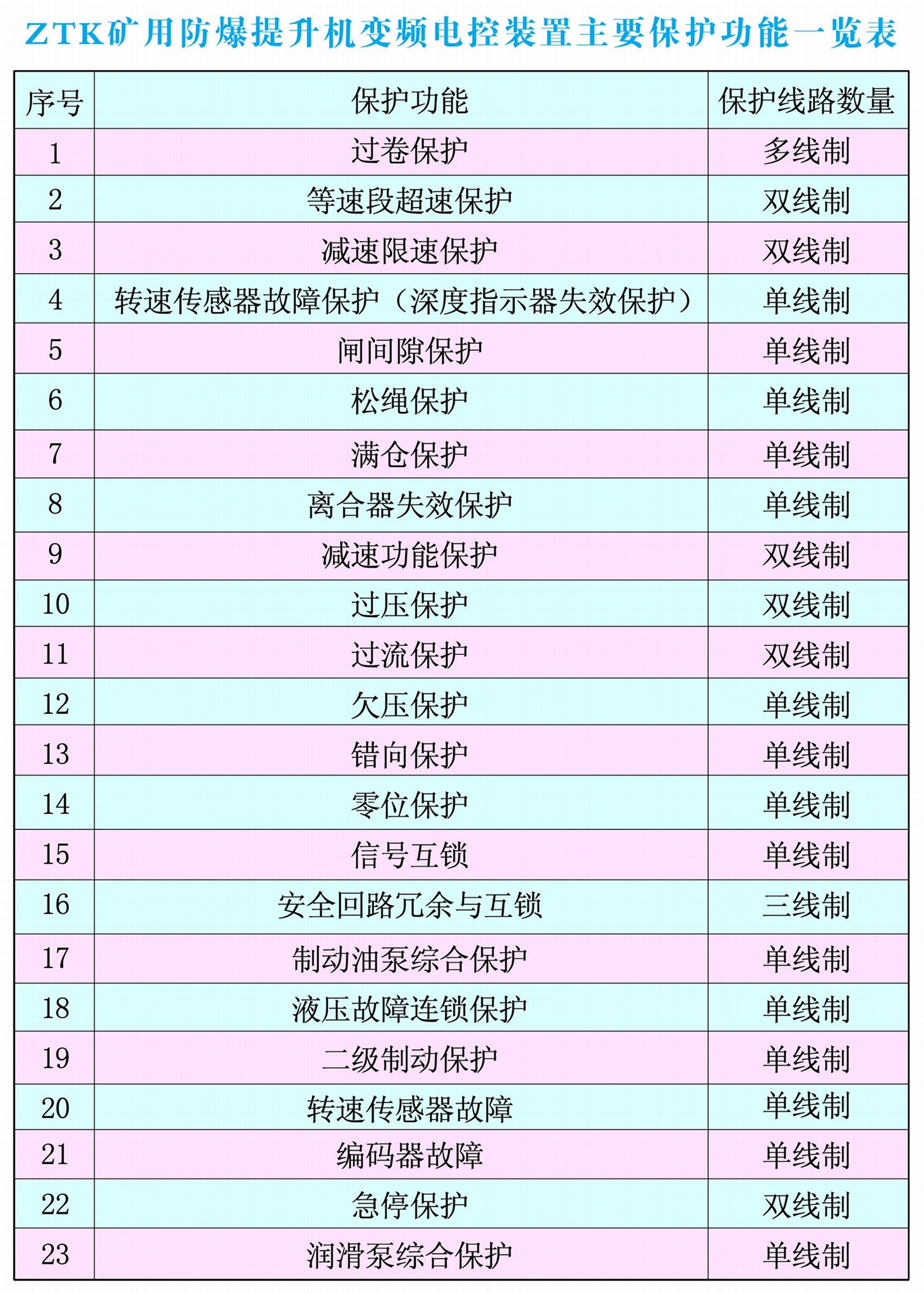

    本電控裝置具有操作簡單，司機很容易掌握；顯示系統直觀，可以很容易發現故障；保護及報警系統全面，可以全方面保護礦井提升的安全等特點。
