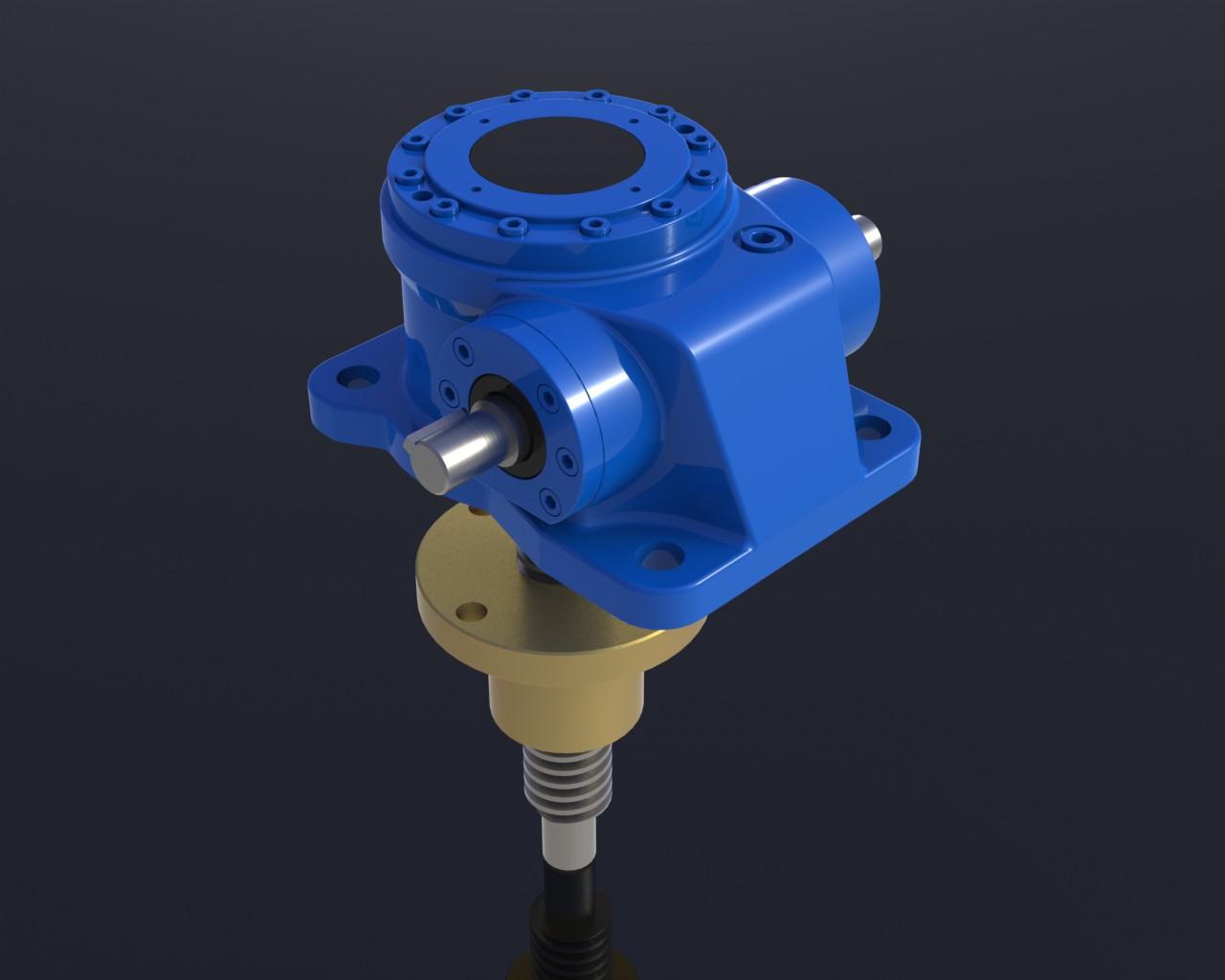

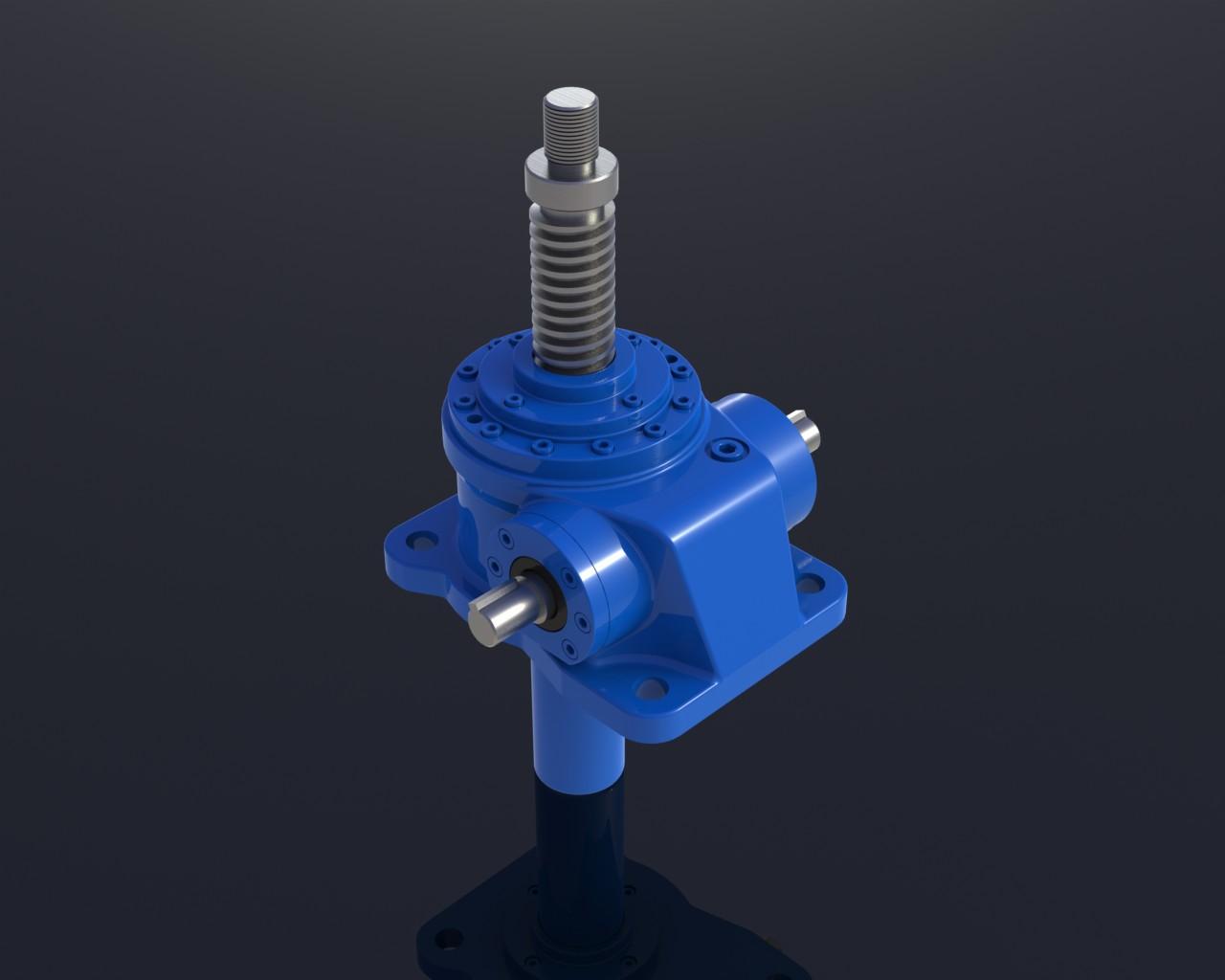

日本椿本JWM蝸輪蝸杆梯形絲杆昇降機
| 型號： | JWM002-100T |
|---|---|
| 品牌： | 瑞德森 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 通用機械 / 減速機、變速機 |
| 標籤︰ | 梯形絲杆昇降機 , 蝸輪蝸杆昇降機 , 椿本昇降機 |
| 單價： |
¥1400
/ 件
|
| 最少訂量： | 1 件 |
產品描述
|
索要樣品及需要選型服務請聯繫瑞德森倪小姐， carol(at)cn-redsun.com sales(at)cn-redsun.com VX:158加696加12660
|
SWL 絲杆昇降機是瑞德森機械經營產品之一，它廣氾應用於機械、冶金、建築、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。 JWM蝸輪蝸杆昇降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣氾、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。可以單台或組合使用，能按相關程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。它有不同的結構形式和裝配形式，且提升高度可按用戶的要求定製。
SWL 絲杆昇降機特點:：
1、 JWM型（梯形絲杆型）適用於低速、低頻率的場合, 主要構成部件為：精密梯形絲杆副與高精度蝸輪蝸杆副。
2、 價格經濟、結構緊湊、操作簡單、保養方便。
3、 低速、低頻率：主要用於大負荷、低速與無需頻繁 工作的場所。
4、保持載重：梯形絲杆具有自動鎖定功能，既使沒有制動裝置也可保持載重。
技術參數：
1、輸入功率：0.36-21.4KW
2、螺距範圍：6-25mm
3、承載範圍：2.5T-120T
4、提升速度：150mm/min-1800mm/min
5、結構形式：點擊直聯式，單入力軸、雙入力軸
型號代碼表示：
型號參數表：
|
JWM002 |
JWM005 |
JWM010 |
JWM025 |
JWM050 |
JWM100 |
JWM150 |
JWM200 |
JWM300 |
JWM500 |
JWM750 |
JWM1000 |
||
|
上限載荷kN |
1.96 |
4.90 |
9.80 |
24.5 |
49.0 |
98.0 |
147 |
196 |
294 |
490 |
735 |
980 |
|
|
絲杆外徑mm |
12 |
16 |
20 |
26 |
40 |
50 |
55 |
65 |
85 |
120 |
130 |
150 |
|
|
絲杆底徑mm |
8.8 |
10.8 |
14.8 |
19.7 |
30.5 |
38.4 |
43.4 |
51.3 |
67 |
102 |
112 |
127 |
|
|
絲杆螺距mm |
3 |
4 |
4 |
5 |
8 |
10 |
10 |
12 |
16 |
16 |
16 |
20 |
|
|
減速比 |
H速度 |
5 |
5 |
5 |
6 |
6 |
8 |
8 |
8 |
102/3 |
102/3 |
102/3 |
12 |
|
L速度 |
20 |
20 |
20 |
24 |
24 |
24 |
24 |
24 |
32 |
32 |
32 |
36 |
|
|
綜合效率% |
H速度 |
26 |
26 |
21 |
21 |
22 |
22 |
20 |
20 |
19 |
15 |
13 |
13 |
|
L速度 |
15 |
15 |
12 |
12 |
14 |
15 |
14 |
13 |
11 |
10 |
8 |
8 |
|
|
容許輸入_ 大功率（kW） |
H速度 |
0.16 |
0.39 |
0.49 |
1.0 |
2.0 |
2.8 |
3.1 |
5.0 |
8.4 |
13.4 |
14.4 |
21.4 |
|
L速度 |
0.08 |
0.18 |
0.36 |
0.46 |
0.63 |
1.4 |
2.2 |
3.2 |
4.6 |
5.7 |
7.2 |
9.4 |
|
|
空載扭矩（N·m） |
0.11 |
0.11 |
0.29 |
0.62 |
1.4 |
2.0 |
2.6 |
3.9 |
9.8 |
19.6 |
29.4 |
39.2 |
|
|
容許輸入軸扭矩（N·m）* |
9.8 |
9.8 |
19.6 |
49.0 |
153.9 |
292.0 |
292.0 |
292.0 |
735.0 |
1372.0 |
1764.0 |
2450.0 |
|
|
上限載荷時所需輸 軸扭矩（N·m）** |
H速度 |
0.83 |
2.5 |
6.2 |
16.1 |
48.7 |
90.7 |
149.0 |
238.1 |
400.1 |
856.0 |
1380.5 |
2040.9 |
|
L速度 |
0.42 |
1.1 |
2.9 |
7.4 |
20.0 |
45.3 |
72.3 |
124.0 |
244.0 |
453.3 |
761.3 |
1278.3 |
|
|
輸入軸每迴轉一圈絲杆（活動螺母）軸向位移量 |
H速度 |
0.60 |
0.80 |
0.80 |
0.83 |
1.33 |
1.25 |
1.25 |
1.50 |
1.50 |
1.50 |
1.50 |
1.67 |
|
L速度 |
0.15 |
0.20 |
0.20 |
0.21 |
0.33 |
0.42 |
0.42 |
0.50 |
0.50 |
0.50 |
0.50 |
0.56 |
|
|
上限載荷時容許輸入軸迴轉速度 |
H速度 |
1800 |
1500 |
750 |
600 |
400 |
300 |
200 |
200 |
200 |
150 |
100 |
100 |
|
L速度 |
1800 |
1500 |
1200 |
600 |
300 |
300 |
290 |
250 |
180 |
120 |
90 |
70 |
|
|
上限載荷時絲杆 迴轉扭矩（N·m） |
2.6 |
8.6 |
20.1 |
65.1 |
201.5 |
503.6 |
813.2 |
1287.7 |
2531.9 |
5551.3 |
8921.8 |
1387 |
|
|
