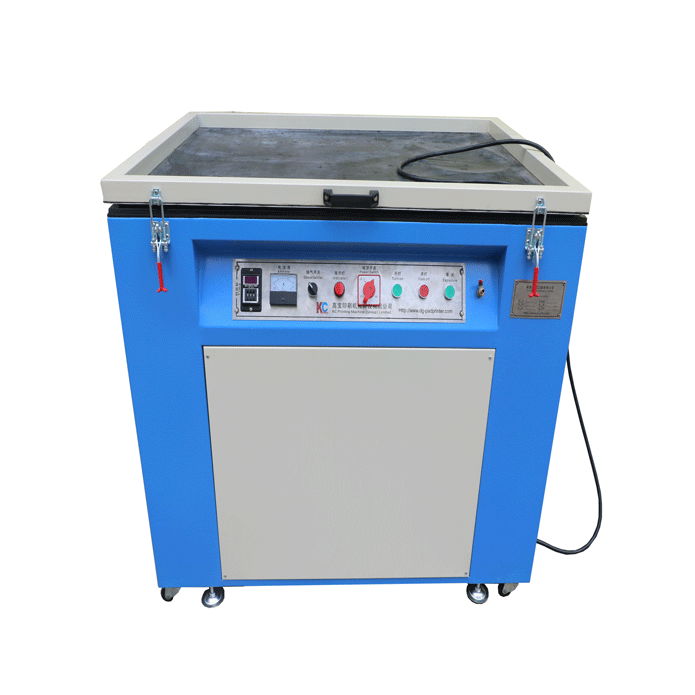

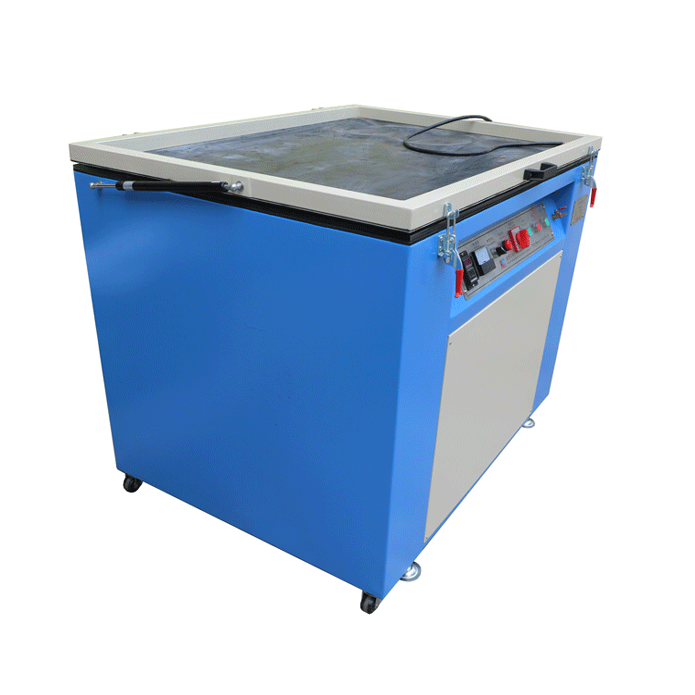

低價位紫外線晒版機

型號：	UV-S2
品牌：	LC
原產地：	中國
類別：	工業設備 / 製版、印刷設備
標籤︰	晒版機 , 晒網機 , 紫外線晒版機
單價：	¥9000 / 件
最少訂量：	1 件

發送查詢

產品描述

低價位易操作網版晒版機：

原理

晒板機的晒版過程是一次曝光過程，將菲林片與網板緊密貼合，利用真空泵抽出空氣形成真空，使二者緊貼玻璃平面，然後光源透過菲林片對網板上的感光層進行曝光，曝光結束后自動放氣，完成晒版作業. 基於光敏材料的光化學反應，光敏材料塗在網版上，在紫外光照射下發生化學反應，形成圖案或文字的印刷部分，通過控制照射時間和強度來確保印刷效果的準確性和高質量.

結構

• 光源裝置：多採用碘鎵燈、LED燈等作為光源，其光譜分布與網板感光特性相吻合，能使網板感光層充分曝光。如碘鎵燈波長分布在350-450nm範圍內，對多數晒版感光層有效，且有配套的觸發器、反光照裝置和冷卻風機等.

• 曝光室：由工作玻璃和橡膠封墊組成密閉室，網板和菲林置於其中。工作玻璃需光潔、平整、透明度高，無划痕、氣泡等缺陷，以保証曝光效果和成像質量.

• 真空室：主要由真空泵、真空顯示表、電磁閥和吸氣管組成，作用是抽出密閉室內空氣，提供合適負壓，使網板與原版緊密貼合，防止曝光時出現虛網等問題.

• 電氣控制系統：包括電腦面板、控制電路、定時器等。電腦面板有電源開關、顯示窗、曝光鍵、真空鍵等，可預置、查詢和修改曝光及抽氣時間等參數，操作簡單方便，能實現自動抽氣、曝光和計時等功能.

• 機架：採用掀轉式框蓋機構，搭配柔性橡皮布與真空泵配合，達到充分的真空吸附，保証晒版過程中版材的穩定性.

在製作網版的過程中，將菲林片上的圖案轉移到塗布了感光膠的絲網印版上面是一個非常重要的過程，它是通過晒版機來完成的。晒版機的工作臺上是透明的玻璃，玻璃下面是UV燈管，在晒版時，將晒版底片貼合於絲網表面放置於工作台，橡皮布會僅僅將底片和網版壓緊，由於晒版底片有黑色圖文區和透明區，UV光線會透過透明區而被圖文區阻擋，網版上面的感光膠將出現曝光和非曝光區，然後在沖洗過程中製成最終網版。

UV晒版機//用途和特性
特性指南	是製作絲網印版，移印鋼板，樹脂版，銅鋅版過程將菲林片上的圖文曝光轉移到印版表面的專用設備；選擇合適的UV燈管，反射設計結構，曝光過程的定時控制，真空度是衡量晒版機技術含量的主要方面；黑色柔軟的橡皮布確保抽真空狀態能包緊網框，確保晒版底片和絲網面接觸緊密。
應用領域	移印工業，絲印工業，服裝印花工業，不干膠印刷工業，燙金工藝，中等精度的凹版印刷，普通精度的膠印PS版製版過程中的曝光作業
UV晒版機//參數
技術參數	UV-S2
	平臺玻璃面積: 900X1200mm; 平臺玻璃厚度: 10mm； UV燈管功率: 2000W；最大網框尺寸: 800×1100mm; 最大曝光面積: 850mm×1150mm; 真空度: 0.05mpa；光源功率密度: 80w/cm；燈距:1000mm；機器重量:135KG.
	UV-S4
	平臺玻璃面積: 1200X1500mm; 平臺玻璃厚度: 10mm. UV燈管功率: 3000W; 最大網框尺寸: 1100×1500mm; 最大曝光面積: 1050mm×1550mm; 真空度: 0.05mpa. 光源功率密度: 80w/cm. 燈距:1000mm；機器重量:155KG.
	UV-S5
	平臺玻璃面積: 1500X2000mm; 平臺玻璃厚度: 10mm. UV燈管功率: 3000W; 最大網框尺寸: 1400×1900mm; 最大曝光面積: 1450mm×1950mm; 真空度: 0.05mpa；光源功率密度: 100w/cm；燈距:1000mm；機器重量:170KG
工廠配備	220V-380V電源接口； 5-10平方米暗室操作間。
包裝參數	Outer size:1.280.980.98M Ner weight: 135KG
	Package size:1.41×1.09×1.23m ； Gross weight:226KG; CBM: 1.136
海關編碼	8443198000
証書	CE
UV晒版機//優勢
產品功能	選用優質燈管，壽命持久；反射罩選用抗老化材料製作，光源利用率高；整體鋅版焊接，輕便堅固，移動方便；具有定時功能，可方便調整曝光時間；真空度高，容易實現網點和細線條轉移；平臺玻璃透明度高，減少UV光損耗；高韌性橡皮布確保曝光緊密；自動光源開閉門技術，延長燈管使用壽命。
