NE系列板鏈斗式提升機

提升機是應用最廣氾的一種垂直提升設備,該機適用於中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。

NE型板鏈斗式提升機是由國外引進先進技術研製的新產品，主要技術參數符合機械部標準(JB3926-85)。採用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分採用硬齒面減速器。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板鏈斗式提升機工作原理:

NE系列板鏈式斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機採用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE系列板鏈斗式提升機主要結構:

NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用板式鏈條組成,NE30以及下採用單排鏈,NE50--NE800採用雙排鏈。

驅動裝置---採用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄杆。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

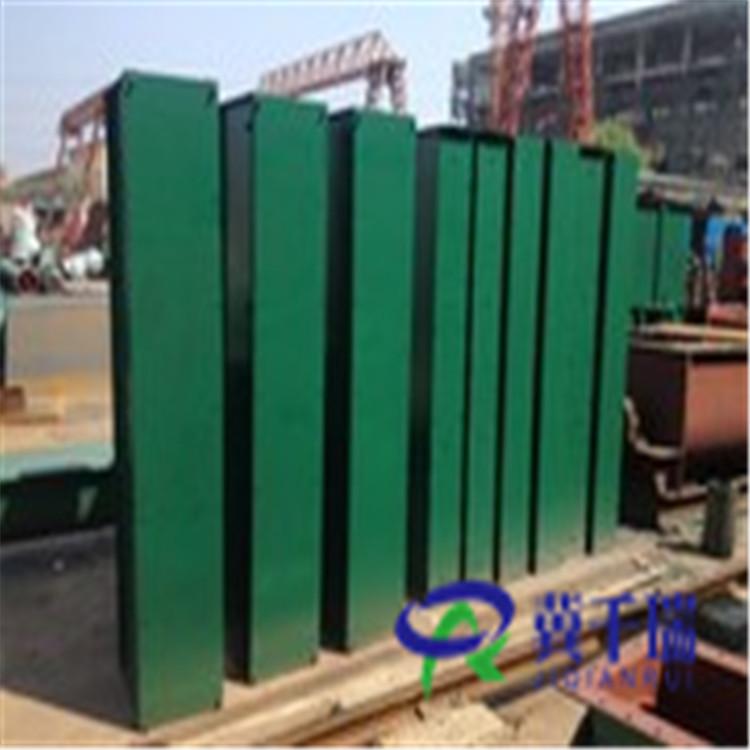

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

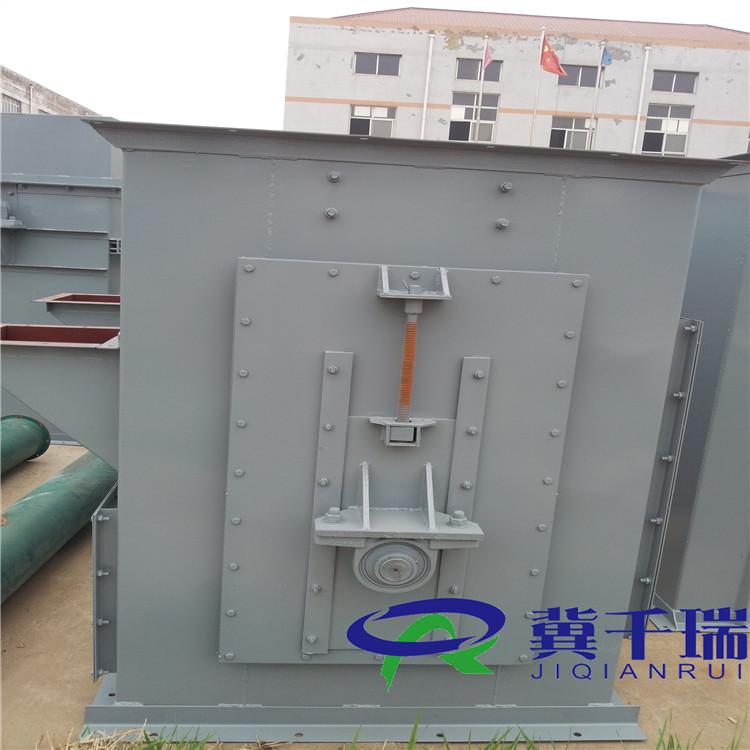

下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要部件特點:

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗迴轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50採用彈簧張緊，NE100~NE800採用重錘箱張緊。

4.上下鏈輪採用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5.板鏈：鏈板採用 45 # HRC36~42

NE系列板鏈斗式提升機主要特點:

1.密封性好，環金污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由於節能和維修少，使用成本極低。

4.運行可靠，先進的設計原理，保証整機運行的可靠性，密封性好。環境污染少。

5.結構港型號，精度高。機殼經折邊和中間壓觔，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量範圍為15～800m3/h。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用於各種粉狀、塊狀物粒的垂直提升。
