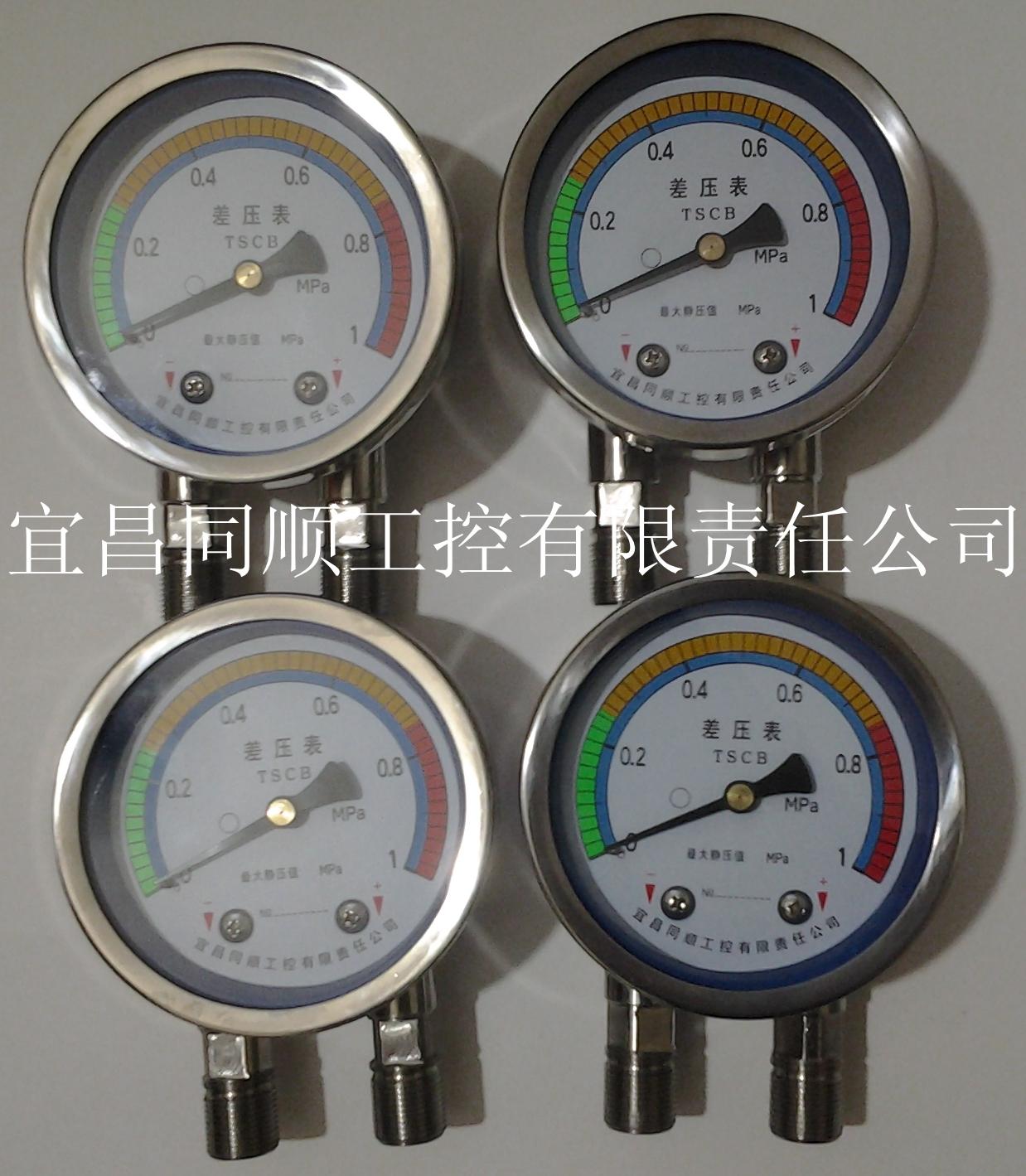

不鏽鋼差壓表的用途說明

　　不鏽鋼差壓表（以下簡稱儀表）適用於化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。儀表結構全部採用不鏽鋼製成（具有耐腐蝕性），其中的測量系統（雙波紋管及連接部件）、導壓系統（包括接頭、導管等）採用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式（八字形）兩種，能夠適應不同客戶的配套安裝。

不鏽鋼差壓表的結構原理

　　儀表採用雙波紋管結構，即兩隻波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型之架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩隻波紋管與錶殼上的低壓接頭相連，齒輪傳動結構直接安裝在支架的固定端。並通過拉杆與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。

　　當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生的位移，並帶動齒輪傳動機構傳動並予放大，由指針偏轉后指示的差壓值。
