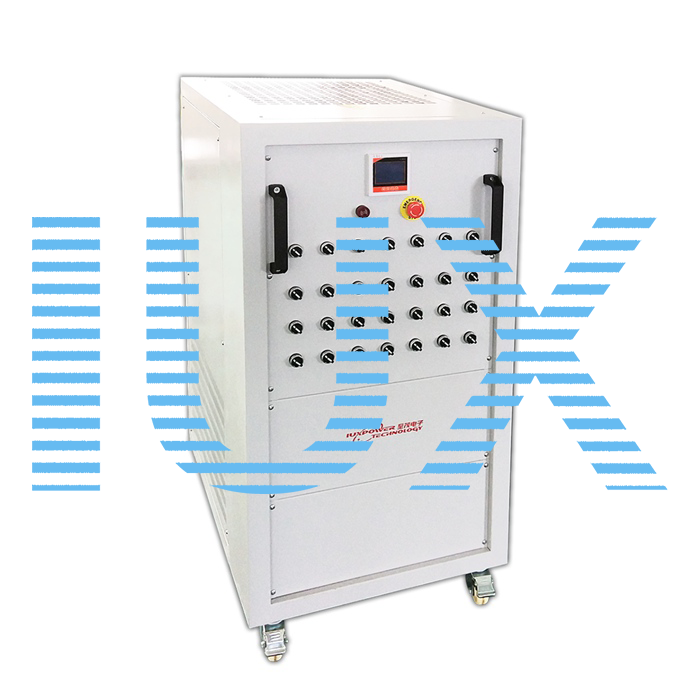

可編程繼電器測試線性式直流電源

  產品概述 Product overview

  DLC9000系列線性式可編程直流電源是採用純線性製作方式，具有恆壓、恆流、恆功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，確保直流電源輸出的高精度、低紋波、電壓電流動態響應速度快；；產品主要定位於電子電力生產、PCB板製造行業及通訊、PLC供電、自動測試系統整合、醫療器械、實驗室對高精度直流電源的需求。用於替代進口小功率直流電源產品。

  產品特點 Product features

採用純線性製作方式,響應速度快、穩壓精度高、紋波電壓低；

具有9組記憶，可以將常用的參數(電壓、電流)設定，方便使用時調用，一次可執行30組不同電壓、電流、上升?時間、運行時間設定，並可連續做999999次循環測試，運行時間至短可以設定1ms；可自行設定過壓、過流保護：在系統中，可開啟過壓(OVP)，過流(OCP)，並可對數值進行修改；

提供嵌入式智能化PC機監控系統，具有RS232、(RS485)通訊接口，指令執行時間小於10mS；

數字式按鍵操作電壓、電流、時間設定；

具有過壓、過流、過溫、短路保護功能、恆功率模式；

輸入輸出隔離；

恆壓、恆流切換說明：在額定功率、電壓及電流輸出下，可自由組合所要的設定；輸出模式為恆定電壓（CV)和? 恆定電流（CC）模式，輸出模式取決于電源的輸出電壓、電流的設定值和負載電阻的大小。如圖所示：曲線1和曲線代表兩個阻值不同的負載，當曲線1和Iset相交，電源工作在CC模式，當曲線2和Vset相交時，電源工作在CV模式.

供應線性式可編程3KW/5KW/7KW/10KW直流電源

可通過簡單計算判斷負載處於那種狀態：

這裡令Vset=設定的電壓值，Iset=設定的電壓值，

則可得到設定的負載值Rset=Vset/Iset;

如果我們有一個實際的負載值RL=Vo/Io,

當RL>Rset,這時電源工作在恆壓模式，

當RL

本機一次可執行30組不同電壓、電流、上升時間、運行時間之設定， 並可作連續作999999次循環測試；此模式下可進行多種先進的模擬：

可編程繼電器測試線性式直流電源

   產品應用 Product application

LED、節能燈等燈具測試及老化

開關電源、電源適配器

光伏、逆變器測試老化

航空航天、國防軍工

電動車電機、控制器、直流馬達測試及老化

電容器、電阻、繼電器、晶體管、傳感器等電子器件

電解、電鍍、腐蝕鋁箔加工等  液晶屏、觸摸屏等顯示器

汽車電子、直流電機、電機控制器、點煙器、影音測試老化等

產品原理 Product principle

可編程繼電器測試線性式直流電源

產品規格 Product specification

型號Mode DLC9000

容量Power 180 W 300 W 600 W 800 W 1000 W

製作方式Working 線性

輸入INPUT 相數Phase 1φ2W PE 單相兩線 地線

電壓Voltage 220 V±10 %

功率因素 PFC ≥0 . 98 APFC

電流總諧波THD ≤±3 %

頻率Frequency 47 Hz – 63 Hz

輸出OUTPUT 電壓 Voltage 電流 Current

0 – 10 V 0 – 18 A 0 – 30 A – – –

0 – 20 V 0 – 9 A 0 – 15 A 0 – 20 A 0 – 40 A –

0 – 36 V 0 – 5 A 0 – 8 . 4 A 0 – 16 . 7 A 0 – 22 . 3 A 0 – 50 A

0 – 50 V 0 – 3 . 6 A 0 – 6 A 0 – 12 A 0 – 16 A 0 – 28 A

0 – 80 V 0 – 2 . 3 A 0 – 3 . 8 A 0 – 7 . 5 A 0 – 10 A 0 – 12 . 5 A

LCD顯示Display 電壓Vrms、電流Arms、 功率Wattage、時間Time

電壓紋波rms Voltage Ripple 0 . 1 % FS(滿量程）

電流紋波rms Current Ripple 0 . 2 % FS(滿量程）

穩壓精算度Voltage Regulation ≤±0 . 2 % FS( FS Resistor Load ）

穩流精算度Current Regulation ≤±0 . 2 % FS( FS Resistor Load ）

電源調整率 Linear Regulation ±0 . 1 % FS

負載調整率Load Regulation ± ≤0 . 1 %

至高效率Highest Efficiency ≥65 %

時間精度Time Setting 0 . 1 sec  0 . 1 %

電壓解析度Voltage Resolution V 0＜1000 V: 0 . 1 V； V 0≥1000 V: 1 V

電流解析度Current Resolution 輸出 Io＜ 10 A:分辨率0 . 001 A；   輸出 100＞ Io≥ 10 A:分辨率0 . 01 A；

設定項目 電壓調節CV 0 – 100 %額定電壓可調

電流調節CC 0 – 100 %額定電流可調

功率調節CP 0 – 100 %額定功率可調

設定精確度 電壓Voltage ±0 . 2 % FS

電流Current ±0 . 2 % FS

功率Wattage ±0 . 3 % FS

測量精確度 電壓Voltage ±0 . 2 % FS±2 dgt

電流Current ±0 . 2 % FS±2 dgt

功率Wattage ±0 . 3 % FS±2 dgt

存儲組數 Memory 共9組， 每組可記憶電壓、電流值， 可快速方便調用

可程組數 Programmable 共30組， 每組可運行電壓、電流、上升時間、運行時間

通訊接口Interface RS 232 C【IEEE 488 . 2 ( GPIB)可選】

電磁兼容 EMC 輸入EMI濾波器

限流設定I-LIM Set O-Max Current（ 超過電流設定值電源保護， 停止輸出）

限壓設定V-LIM Set O-Max Current（ 超過電壓設定值電源保護， 停止輸出）

保護Protection 過壓Over voltage 過流Over Current 過溫Over Temp 過載Over Load 短路Short Circuit

冷卻方式Cooling 風扇強制冷卻

重量( Kg) 10 12 15 18 20

體積 W×H×D( mm) 430×133×480

運行環境Environment 0 – 40℃(室外-20℃ – 50℃需定製)    20-90%RH

◆規格如有變更恕不另行通知
