型號: | gc-9850 |
---|---|
品牌: | - |
原產地: | 中國 |
類別: | 電子、電力 / 儀器、儀表 / 分析儀器 |
標籤︰ | 礦井氣分析儀 , 井下氣體分析儀 , 瓦斯氣體檢測 |
單價: |
¥98600
/ 台
|
最少訂量: | 1 台 |

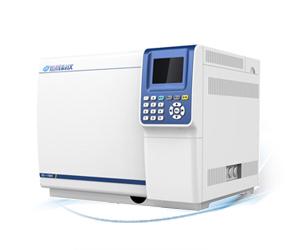

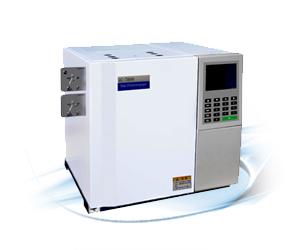

GC-9850煤礦井下氣分析專用色譜分析儀
適用範圍:
煤層氣、礦井氣體、采空區氣體、密閉區氣體
儀器簡介:
礦井氣分析儀儀器專用於煤礦井下氣體分析,火災預報,瓦斯爆炸危險判別。其中包括預測、預報和熄滅程度啟封指標的分析。利用熱導檢測器、雙氫焰檢測器、甲烷轉化爐、十通閥進樣裝置、專用不鏽鋼填充柱,一次進樣完成對礦井瓦斯氣體 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量組份分析。
執行標準:
AQ/T1019-2006煤層自然發火標誌氣體色譜分析及指標優選方法
AQ/T1008-2007礦山救護規程
性能特點:
◆ 以新一代高性能、高穩定性GC-L6氣相色譜儀為基礎,運行可靠穩定。
◆ 微機自動控制十通閥進樣裝置。
◆ 採用三根不鏽鋼色譜填充柱,有效防止色譜柱交叉污染,確保整套儀器長期不間斷工作。
◆ 採用三檢測器流程:熱導檢測器、氫火焰檢測器、及加裝轉化爐。根據甲烷含量的多少可自動改變氫火焰檢測器靈敏度,避免甲烷含量高掩蓋甲烷后的微量組分。
◆ 分析速度快:4-8分鐘內,一次進樣完成對礦井瓦斯爆炸氣體常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。
◆ 可配備電子捕獲檢測器測定示蹤氣體SF6,火焰光度檢測器測定H2S、SO2等氣體。
◆ 配有4/8升鋁瓶裝多組份標準混合氣體。
◆ 雙通道色譜工作站,支持Windows XP操作系統,色譜分析譜圖儲存、數據處理、報告打印隨心所欲。
◆ 可配套礦井氣分析專用色譜工作站,對雙通道產品,可將A、B兩個通道的譜圖嫁接到一張譜圖中,故僅對一張譜圖進行處理和計算即可。可設置各種氣體濃度和烷烯比的報警值,並可自動對進入瓦斯爆炸三角形的甲烷和氧氣濃度進行報警。自動進樣和手工進樣的結果都可存入數據庫。在數據庫中可按時間或取樣地點打印(或查詢)曆史數據或趨勢圖,並可顯示瓦斯爆炸三角形與曆史數據之間的距離。
◆可實現在線自動分析,通過敷設管道儀器可按週期自動取樣,不間歇的對工藝樣品氣進行監測自動標定,無須人工校驗。管道的探頭未敷設到的地方,可採用人工采樣檢測,靈活可靠。
礦井氣分析儀儀器技術指標:
1、礦井氣分析儀氫火焰離子化檢測器(FID):
圓筒型收集極結構設計,石英噴嘴,響應極高
檢測限:≤8×10-12g/s(正十六烷/異辛烷)
基線噪聲:≤2×10-13A
基線漂移:≤2×10-12A/30min
線性:≥106
穩定時間:十分鐘
2、礦井氣分析儀熱導檢測器(TCD):
採用半擴散式結構
電源採用恆流控制方式
靈敏度:≥3000mV·ml/mg,高靈敏度≥8000mV·ml/mg
基線噪聲:≤10μV。
基線漂移:≤100μV/30min。
線性:≧104
3、礦井氣分析儀大屏幕LCD液晶顯示:
清晰顯示各路溫度的設定值,實測值和保護值
實時顯示儀器狀態
觸摸式鍵盤,菜單式操作
4、礦井氣分析儀溫控指標:
柱 箱:室溫上5℃~399℃ 精度±0.1℃
進樣器:室溫上5℃~399℃ 精度±0.1℃
檢測器:室溫上5℃~399℃ 精度±0.1℃
轉化爐:室溫上5℃~399℃ 精度±0.1℃
5.礦井氣分析儀最小檢測濃度:CO、CO2≤1ppm O2、N2≤0.1%
CH4、C2H6、C2H4、C2H2≤0.1ppm
6.定量重複性RSD≤3%
7.礦井氣分析儀定性重複性RSD≤1%
分析譜圖如下:
TCD
FIDⅠ
FIDⅡ
礦井氣體專用分析儀配置:
名稱 |
型號及配置 |
數量 |
產地 |
氣相色譜儀 |
GC-9850型煤礦氣體專用分析儀 |
1 |
上海烜晟 |
氣體進樣裝置 (選其一即可) |
手動十通閥 |
1 |
上海烜晟 |
自動十通閥 |
1 |
上海烜晟 |
|
色譜柱 |
煤礦氣體分析專用柱 |
3 |
上海烜晟 |
數據處理系統 (選其一即可) |
雙通道數據處理系統(儀器信號為兩路輸出) |
1 |
杭州賽智 |
三通道數據處理系統 (儀器信號為三路輸出,可加裝爆炸三角形軟件) |
1 |
上海烜晟 |
|
標氣 |
4升鋁瓶含減壓閥,標氣組分(O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2) |
1 |
山東德洋 |
氣體發生器
|
LN-300E氮氣發生器 300ml/min |
1 |
上海烜晟 |
LH-300E氫氣發生器 300ml/min |
1 |
上海烜晟 |
|
LA-2L空氣發生器 2000ml/min |
1 |
上海烜晟 |
|
采樣泵(選配) |
|
1 |
上海烜晟 |
鋁箔采樣袋 |
1000ml |
2 |
大連德霖 |
電腦、打印機 |
|
1 |
自備 |
