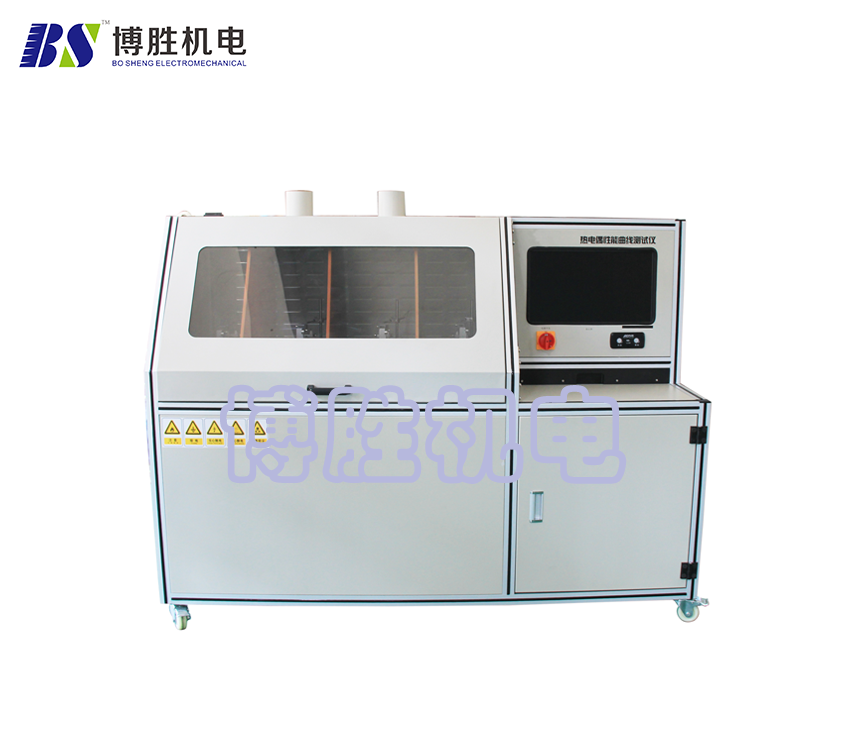

熱電偶性能曲線測試儀



一、產品簡介：

熱電偶性能曲線測試儀符合CJ 30－1999《熱電式燃具熄火保護裝置》、《家用燃氣灶（GB16410-1996）》及《家用燃氣用具的通用試驗方法（GB16411-1996）》中規定的技術要求。適合生產企業質檢部門對產品進行性能測試和抽檢檢驗。測試台的動作機構均採用氣動器件，直行氣缸實現熱電偶在設定溫度的火焰里工作、脫離火焰全部過程。測試電路採用微電腦數據採集系統，靈活的人機界面軟件調協功能大大方便用戶的操作。



二、技術參數：

1、設計工位：1個

2、加溫範圍：500℃～800℃（可調）

3、加熱方式：液化氣燃燒火焰加熱

4、溫控精度：±10℃（在基準條件下）

5、控制方式：微電腦控制

6、熱電勢測量範圍：0～50mV

7、測量精度：0.1mV

8、冷、熱特性工作時間：0～9999s（可調）

9、時間測量分辨率：0.1s



三、功能與配置：

1、測試參數：加熱溫度、熱電勢、檢測時間；

2、所有測試參數通過數據採集模塊將數據傳輸到顯示屏上，採用管理軟件實現人機界面操作，操作者可在此層面通過點擊菜單實現檢測數據的採集和監控；

3、管理軟件有如下功能：

（1）加熱溫度、熱電偶電壓、檢測時間實時顯示記錄；

（2）自動生成加熱溫度、熱電偶電壓隨檢測時間的變化曲線圖；

 （3）自動生成熱電勢、時間、溫度數據表格；

  （4）曲線各點的熱電勢：用戶可根據要求設定時間點來查詢並顯示相應的數據；

 （5）測試數據可根據要求存儲，掉電不丟失。

4、測試台具有相應的外接數據輸出口，必要時用戶可通過打印等手段提取預存或實測數據曲線；

5、夾具動作機構均採用氣動動器件，實現在測試熱特性時將熱電偶頭部3～5mm的部位接觸火焰；在測試冷特性時將熱電偶脫離火焰自然冷卻；

7、具有意外熄火自動關閉氣源安全保護功能；

8、可根據熱電偶的安裝尺寸相對於加熱位置前後調節；
