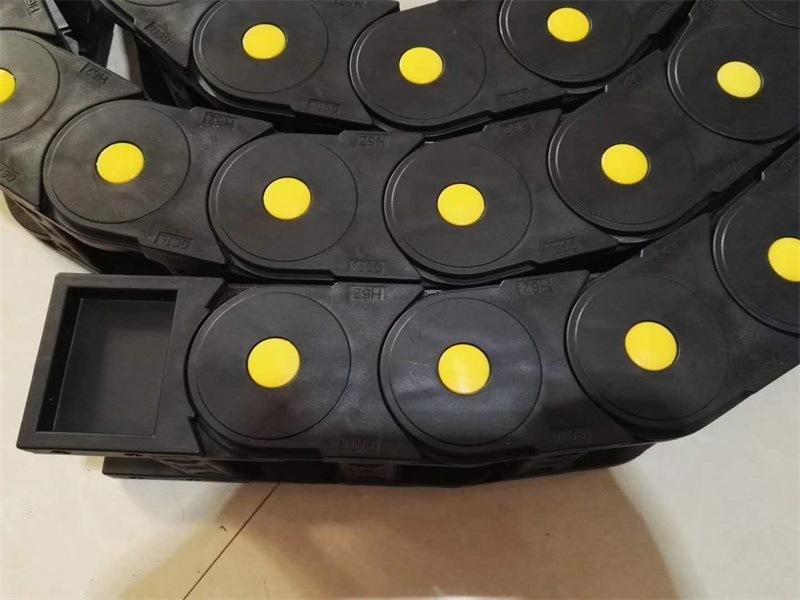

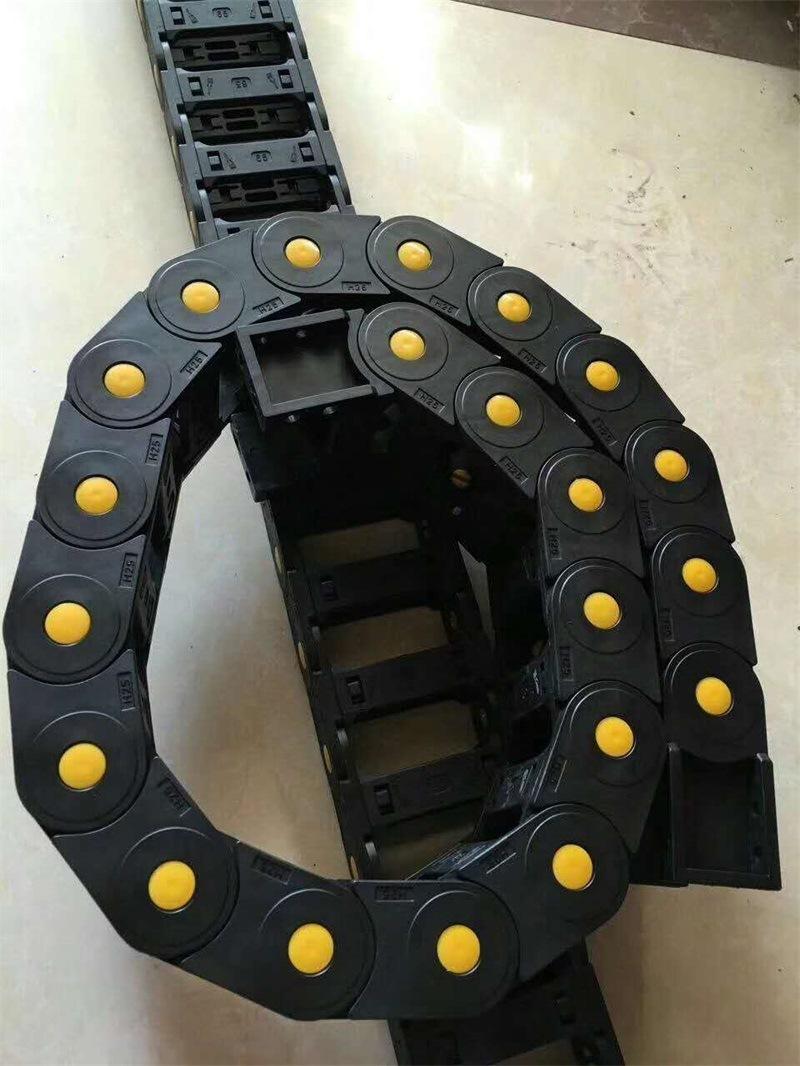

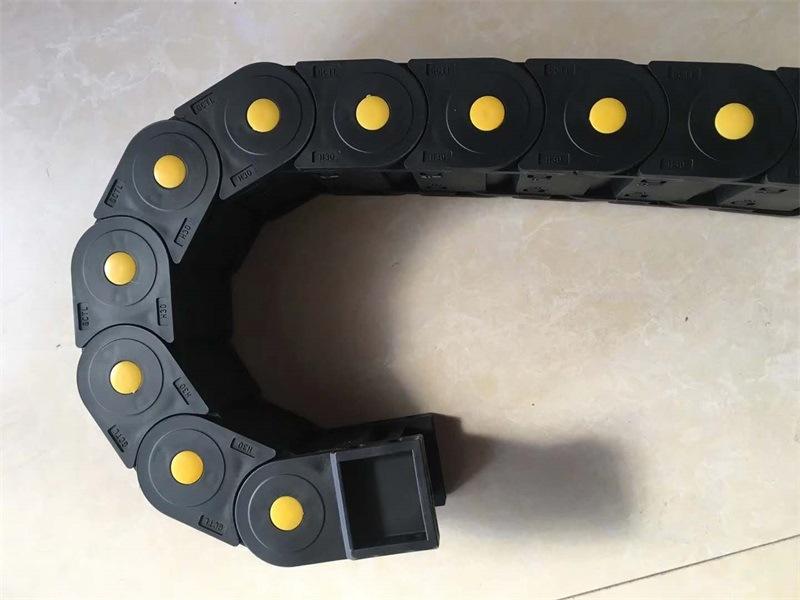

• 封閉式工程拖鏈應用

  1、適合於使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。
  2、拖鏈每節都能打開，便於安裝和維修。運動時噪音低、耐磨、可高速運動。
  3、拖鏈已被廣氾應用於數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

  拖鏈分類

  1、按材質可分為：鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、尼龍拖鏈等
  2、按形式可分為：橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等
  3、按使用環境的條件要求：需防油/防水/防垃圾污染/耐高溫/耐摩擦/需要加長/需要承重/無噪音/將線纜隱蔽等。
  4、三種裝配形式：整體式、分開式、框架式。



  封閉式工程拖鏈主要參數

  1、內高:選擇內置電纜,油管,氣管,水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
  2、內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,並留有至少10%的寬度空間。
  3、迴轉半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,並留有10%以上的空間。
  4、根據實際情況選擇合適的拖鏈長度。

封閉式工程拖鏈放置原則

應該留有15%的剩餘空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。

在高速或高頻率運行時,要儘量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片。
