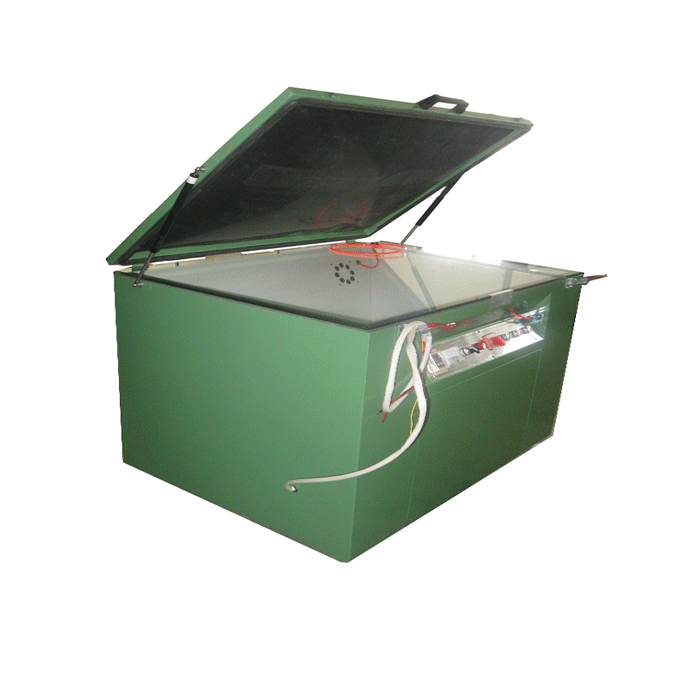

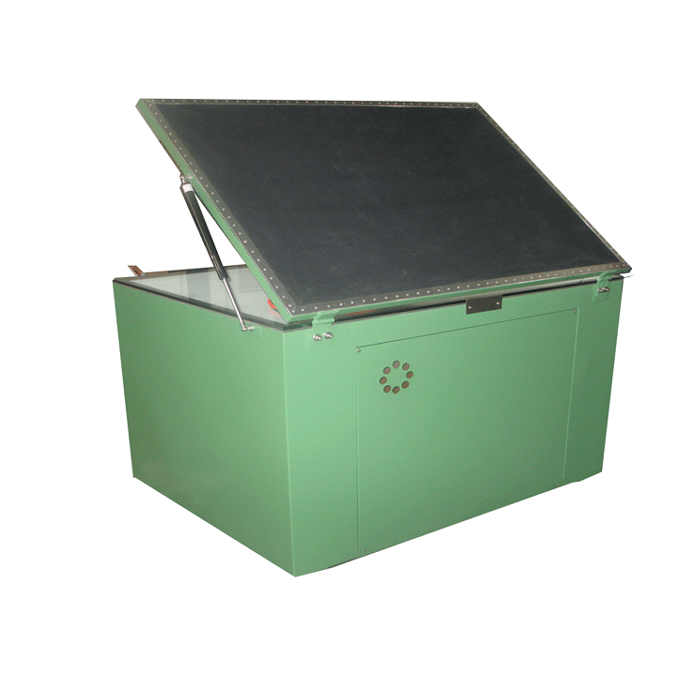

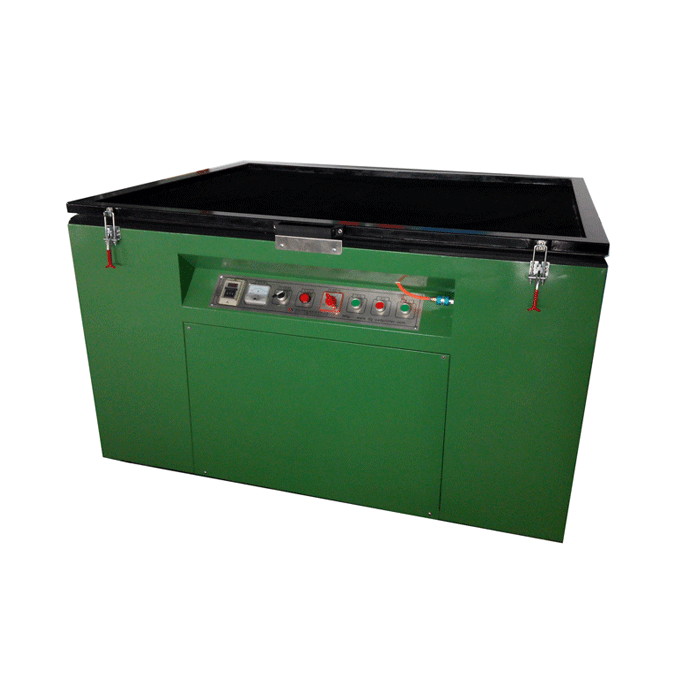

高精度易操作網版晒版機

型號：	SM-150200UVE
品牌：	高寶牌
原產地：	中國
類別：	工業設備 / 製版、印刷設備
標籤︰	晒版機 , 曝光機 , 晒網機
單價：	¥12500 / 件
最少訂量：	1 件

發送查詢

產品描述

網板晒版機：

作用

• 製作網板：通過曝光將膠片上的圖文信息轉移到網板上，形成印刷所需的圖文部分和非圖文部分，使網板具備印刷功能。

原理

• 曝光成像：晒版機利用紫外線（UV）光源，當放置有膠片和塗有感光膠的網板緊密貼合在曝光臺上時，開啟光源，紫外線透過膠片的透明部分，使網板上對應的感光膠發生光化學反應，硬化形成圖文部分，而被膠片遮擋的部分則保持未硬化狀態，經沖洗后成為非圖文部分。

選擇方法

• 光源類型：常見的有金屬鹵素燈和LED燈。金屬鹵素燈功率大、光照強，但發熱高、能耗大；LED燈發熱量小、能耗低、壽命長，但價格相對較高。如果印刷量不大，選擇LED晒版機較為合適；如果印刷任務繁重，金屬鹵素燈晒版機可能更能滿足需求。

• 曝光面積：要根據常用網板的尺寸來選擇，確保曝光面積能夠覆蓋網板，一般有A3、A2等不同規格可供選擇。例如，如果經常製作大尺寸的海報網板，就需要選擇曝光面積較大的晒版機。

• 曝光均勻度：曝光均勻度直接影響網板質量，均勻度高的晒版機製作出的網板印刷效果更好。

• 自動化程度：自動化程度高的晒版機操作更簡便，能提高工作效率。例如，帶有自動抽真空功能的晒版機可以使膠片與網板貼合緊密，減少曝光時的誤差，適合對精度要求較高的印刷作業。

UV晒版機//用途和特性
特性指南	是製作絲網印版，移印鋼板，樹脂版，銅鋅版過程將菲林片上的圖文曝光轉移到印版表面的專用設備；選擇合適的UV燈管，反射設計結構，曝光過程的定時控制，真空度是衡量晒版機技術含量的主要方面；黑色柔軟的橡皮布確保抽真空狀態能包緊網框，確保晒版底片和絲網面接觸緊密。
應用領域	移印工業，絲印工業，服裝印花工業，不干膠印刷工業，燙金工藝，中等精度的凹版印刷，普通精度的膠印PS版製版過程中的曝光作業
UV晒版機//參數
技術參數	SM-90120UVE
	平臺玻璃面積: 900X1200mm; 平臺玻璃厚度: 10mm； UV燈管功率: 2000W；最大網框尺寸: 800×1100mm; 最大曝光面積: 850mm×1150mm; 真空度: 0.05mpa；光源功率密度: 80w/cm；燈距:1000mm；機器重量:135KG.
	SM-120150UVE
	平臺玻璃面積: 1200X1500mm; 平臺玻璃厚度: 10mm. UV燈管功率: 3000W; 最大網框尺寸: 1100×1500mm; 最大曝光面積: 1050mm×1550mm; 真空度: 0.05mpa. 光源功率密度: 80w/cm. 燈距:1000mm；機器重量:155KG.
	SM-150200UVE
	平臺玻璃面積: 1500X2000mm; 平臺玻璃厚度: 10mm. UV燈管功率: 3000W; 最大網框尺寸: 1400×1900mm; 最大曝光面積: 1450mm×1950mm; 真空度: 0.05mpa；光源功率密度: 100w/cm；燈距:1000mm；機器重量:170KG
工廠配備	220V-380V電源接口； 5-10平方米暗室操作間。
包裝參數	Outer size:1.280.980.98M Ner weight: 135KG
	Package size:1.34×1.03×1.02m ； Gross weight:226KG; CBM: 1.136
海關編碼	8443198000
証書	CE
UV晒版機//優勢
產品功能	選用優質燈管，壽命持久；反射罩選用抗老化材料製作，光源利用率高；整體鋅版焊接，輕便堅固，移動方便；具有定時功能，可方便調整曝光時間；真空度高，容易實現網點和細線條轉移；平臺玻璃透明度高，減少UV光損耗；高韌性橡皮布確保曝光緊密；自動光源開閉門技術，延長燈管使用壽命。
隨機配件	中文說明書一份
配件	名稱	規格	價格
1	UV晒版燈	230mm/2000W	240元
2	觸發器		220元

用途和特性︰	在緊繃的網布上面形成鏤空的圖文區域和感光膠固化后的封閉區域是絲網印版的主要特征，鏤空區域可以透過油墨，而封閉區域則阻擋油墨。晒版機就是利用感光膠在UV光的照射下，被菲林片阻擋和透過形成感光區和非感光區的設備。感光區會固化形成網版的封閉區域，非感光區則會被沖洗形成鏤空區域。晒版機是傳統製版領域最重要的設備，在市場上有廣氾的存在。

用途和特性︰

在緊繃的網布上面形成鏤空的圖文區域和感光膠固化后的封閉區域是絲網印版的主要特征，鏤空區域可以透過油墨，而封閉區域則阻擋油墨。晒版機就是利用感光膠在UV光的照射下，被菲林片阻擋和透過形成感光區和非感光區的設備。感光區會固化形成網版的封閉區域，非感光區則會被沖洗形成鏤空區域。晒版機是傳統製版領域最重要的設備，在市場上有廣氾的存在。
