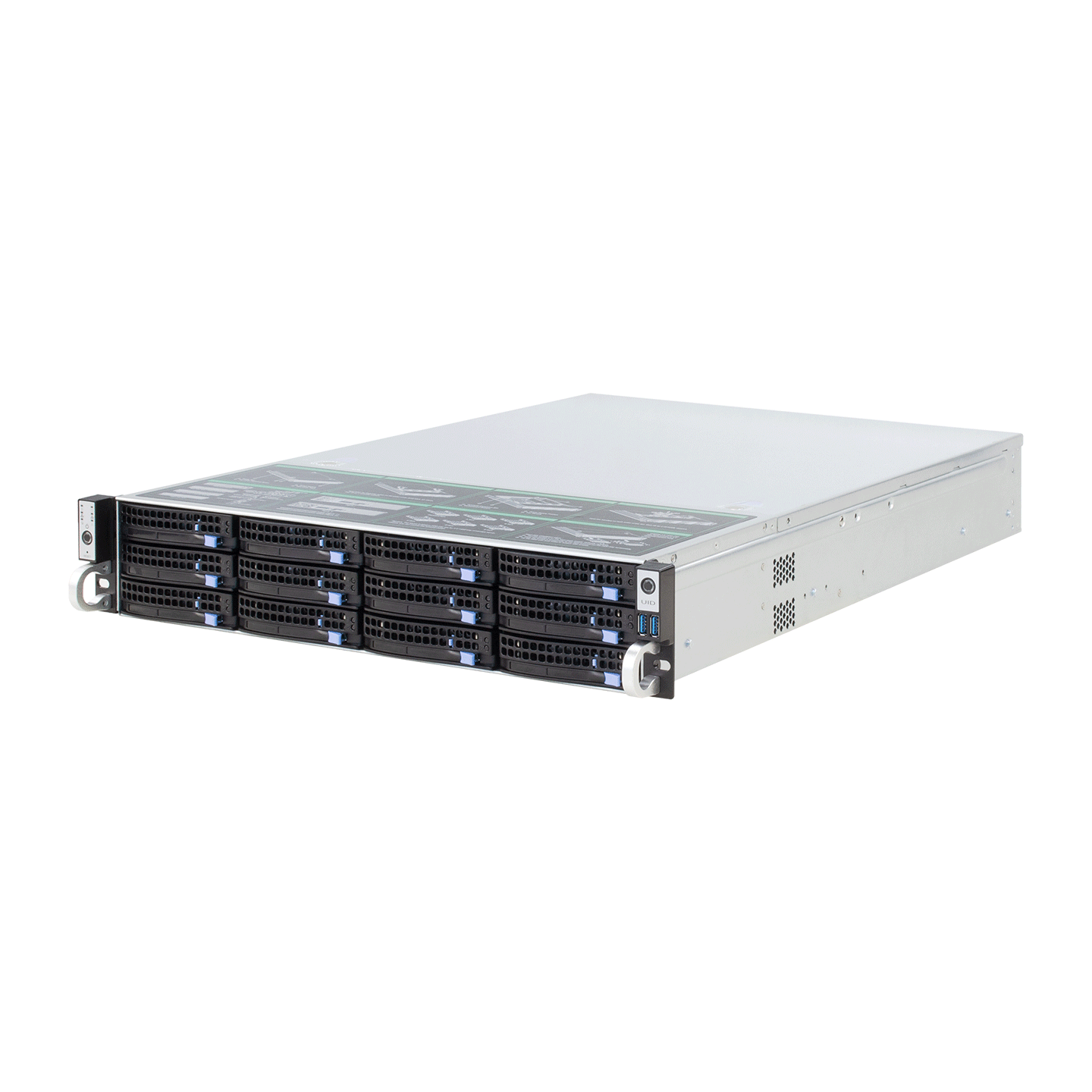

g 產品概述

STMTS系列產品是集數據管理、存儲、轉發、轉碼于一體的一體化綜合平台存儲轉發管理服務器，各個子模塊根據項目需求以接入的容量做為基準，可多個功能模塊集成于單機獨立佈署，同時也支持分布式把各個子模塊分布佈署在不同的物理機上。支持ONVIF、RTSP、GB/T28181、P2P等協議，支持互聯網、專網、雲端等環境下佈署應用；是杰士安科技推出的新一代專業管理存儲轉發產品，基於高性能、高可靠的intel服務器或海思平台設計，軟件基於杰士安存儲軟件平台採用模塊化設計架構，集VRAID2.0、HASS業界領先的硬盤管理技術，跨平台的設備管理GUI，具有高性能、高可靠、大容量、易擴展和易管理等特點，廣氾適用於數據中心、中小企業、廣電和視頻監控等應用。是專為網絡高清監控整體解決方案而設計，集管理、存儲、轉發、轉碼、控制一體化產品，嵌入專業安防綜合平台管理系統軟件，可以進行精細完善的系統管理，可集中管理海量前端設備、存儲設備、解碼矩陣上牆等設備，支持多級服務器集群、級聯，提供給客戶一套完善的安防管理系統。可廣氾應用於公安、交通、司法、樓宇、金融、能源、教育、農業、旅遊、環保、物流、醫療等領域的安全防範。

g 存儲和硬件系統模塊特點

® VRAID2.0技術

VRAID（高級虛擬RAID）是杰士安存儲一系列RAID創新技術的集合，涵蓋磁盤熱插拔、同步/重建、容錯處理等技術，達到秒級重建、自動同步、RAID元數據永久保護。

• Delta重建　

  Delta重建是針對數據盤短時間離線又上線的情況設計的一種優化的重建方法，使數據盤離線期間其它的盤正常進行寫操作，在此期間，離線數據盤對應的數據就是無效數據，當離線數據重新上線時，只針對無效的數據進行重建，這樣大大降低了重建時間，從而使陣列在最短時間內恢復到冗余狀態。

• Delta同步

  Delta同步對現有同步進行的創新，只要寫過的數據塊就跳過同步，這樣大大減少了同步的數據量。同時，未同步的陣列一直使用對小數據塊的寫入也不會造成性能的下降。

• 讀錯誤修復

  在陣列正常運行過程中，如果遇到一個盤的數據無法讀出，通常的做法是通過讀取其它盤計算校驗和返回用戶數據，但該錯誤一直會存儲，直到用戶下次寫該數據塊才能修復，通過讀修復技術在本次返回用戶的數據中，同時寫讀錯誤的數據塊，進行及時修復，使陣列儘快恢復到冗余狀態。

• RAID元數據永久保護

  RAID的元數據記錄RAID結構和運行狀態的重要信息，VRAID2.0採用元數據多份存儲和硬盤分離技術，保証元數據始終正確可靠。

• 支持RAID漫遊

  RAID組可以通過RAID漫遊技術，漫遊到其它設備繼續保持原有狀態、數據完整性繼續運行。

® HASS技術

HASS（硬盤主動穩定系統）是杰士安存儲基於旋轉式磁性硬盤（hard disk drive, HDD）的應用研究，不斷提高硬盤可靠性的磁盤處理技術，使硬盤故障率減少80%以上。

• 主動體檢

  週期性對磁盤進行主動檢測，及時發現潛在的硬盤錯誤。

• 實時數據分析

  實時跟蹤硬盤出現的各種錯誤，並與曆史數據進行系統分析。

• SMART分析

  在線監測SMART數據變化，在線分析硬盤健康狀態。

檢測分析過程中，會根據其健康狀態，進行相應的處理，如修復、告警等。

® 高可靠的硬件設計

• 數據中心級高可用性

  基於Intel 64位多核處理器，可選擇支持ECC DDR內存，64位可充分發揮多核性能的存儲操作系統，保証系統7X24小時穩定可靠性運行。

• BMC設計

  BMC（baseboard management controller）設計，BMC一直在後臺採集板級傳感器數據，並記錄出現的各種錯誤和告警，以便操作系統分析和處理，提高了系統的可靠性。

• 高能效比的冗余電源模塊

  採用高效節能的1+1冗余熱插拔電源設計，當電源故障或斷電時，自動切換到另一路電源系統，故障電源模塊支持在線更換。



• 溫控節能的冗余風扇模塊

  採用高效節能的冗余可插拔風扇設計，當一個風扇模塊故障時，系統另一個風扇模塊仍然可以滿足整個系統的散熱要求，風扇模塊會根據系統溫度，實時調節風扇轉速，在保証散熱的前提下，減少輸入功率。

• 過溫保護

  由於環境（空調故障、停電等）等因素出現系統溫度超過保護門限，則系統會自動關機以保護設備和硬盤數據。

• 電源保護

  由於硬盤啟動需要較大的電流，系統檢測到硬盤插入后會以排隊的方式間隔順序加電，以降低硬盤啟動帶來的衝擊電流，確保系統安全運行。

• 來電自動啟動

  異常掉電後來電自動啟動，以最短時間恢復業務。

• 豐富的告警功能

  支持指示燈告警、蜂鳴器告警、郵件告警、微信告警等功能。



® 綠色節能

• 冷備快速恢復1+1冗余電源，始終保持80%以上的供電效率。

• 高效DC-DC轉換，減小設備內轉換損耗。

• CPU根據負載自動調節能耗。

• 溫控風扇：連續採集系統溫度變化，根據溫度對風扇進行智能調速，以降低能耗。

® 分布式管理平台，簡單易用

• 可視化的中英文圖形化界面，導航樹和所見所得設計，使得配置和管理變得非常簡單易用，大大降低了管理維護的成本。

• 分布式的管理平台，在單一操作界面中管理所有設備。

• 跨平台的管理軟件，支持windows、Linux、Mac進行圖形化遠程管理。

g 安防應用功能模塊特點

® 內嵌專業管理平台系統[可選]

內嵌專業安防綜合平台管理系統軟件，管理員可以集中設置整個系統的前端設備參數、存儲策略、電子地圖、用戶權限等系統參數，進而實現資源統一支配、管理；豐富的管理權限配置方案，可根據實際應用需求進行用戶及設備的訪問身份設置，保証安全可靠的訪問權限；支持大規模用戶同時訪問，是用戶與視頻源的樞紐，根據接收處理視頻源的信息，合理科學的動態分配用於中心端的視頻流轉發模塊或前端網關設備的轉發資源進行統一轉發；接入存儲設備后可實時音視頻流錄像、預覽、回放、下載和傳輸的服務和管理，通過轉分發機制減輕系統壓力；安防綜合管理平台包括以下模塊：

█　基礎功能模塊

CMS業務管理服務

負責處理監控的業務邏輯，進行權限等控制。根據業務邏輯需要，會發送命令給DMS設備管理服務器、MTS轉發服務器、SS存儲服務器等進行處理。視頻監控系統的容錯、負載均衡、動態集群等都在CMS上實現。

DMS設備管理服務

負責進行設備管理，向設備執行查詢配置命令，向設備發送操作命令，收集設備網管信息，收集報警信息並執行報警聯動策略。

SS監控存儲服務

通過MTS轉發服務器向前端設備獲取音視頻數據，中心存儲、回放，設備端錄像的查詢、回放、下載等操作，執行存儲計劃。

MTS流媒體轉發服務

負責從前端設備上獲取音視頻數據，以標準流媒體協議轉發給客戶端、存儲服務器；實現媒體數據的一對一、一對多、多對多轉發。

█　擴展可選功能模塊

主動註冊服務

用於提供管理前端以主動註冊的方式接入管理平台的服務，通常用於互聯網或多網段或非固定IP地址的場景下使用；

轉碼監控直播

根據項目需求對監控視頻流有選擇性的進行轉碼，URL方式輸出RTMP、HLS格式的直播流供調用；

智能分析套件

此模塊包括道閘管理、活體設備管理、人臉庫、計劃布控、人員類型、智能報警統計等；僅支持特定品牌規格的智能型設備接入；

智慧社區套件

此模塊包括區域管理、智能報警統計、社區管理、智能報警統計、看護配置、滯留管理、曆史查詢等；僅支持特定品牌規格的智能型設備接入；

車輛統計和測速

此模塊包括車流量統計、定點測速抓拍、區間測速抓拍、超速抓拍報表等模塊；此子系統可獨立佈署，同時也可以和大平台數據集成和應用。

® 檢測設備運行狀態

檢測IPC、DVR、NVR等設備連接狀態，直觀顯示設備在線、離線狀態並提示原因；實時監測系統核心單元的狀態，防止轉分發數據量或用戶連接通道數超過負荷上限。

® 多功能一體化

設備集管理、存儲、轉發，控制功能為一體，實現一機多用功能應用，可獨立組網也可與系統組網；

® 支持多級服務器集群、級聯

支持大規模的監控音視頻接入，可以實現集群和級聯，方便系統的大規模運用和擴展、系統架構更加穩定；

® 先進的網絡傳輸方式

採用rtp over rtsp(TCP)方式傳輸碼流，省去媒體端口的管理。支持轉發視頻的碼流自動切換，具備雙碼流轉發能力，用戶可根據帶寬資源自行選擇調看主/子碼流視頻；

® 豐富的視頻應用服務

支持報警錄像、定時錄像、手動錄像等多種錄像方式；支持存儲設備內部數據備份和設備間異地數據備份，進一步提高數據的安全可靠性；

® 高性能的流數據管理結構

實現基於裸空間的預分配策略，規避文件系統損坏引起的文件不可讀或丟失的問題，同時避免因文件碎片累積造成的覆蓋寫入性能衰減，保証性能穩定；

® 適應多種架構

既可做為獨立的集中心管理、存儲轉發、主動註冊、報警等各個服務于一體的存儲服務器。也可註冊到主控的中心管理服務器，做為分布式系統下的從服務器；

® 遠程服務器配置

系統管理員可以在任何可以上網的地方通過IE對集中監控系統進行管理，操作簡便，功能強大；管理員通過遠程就可監測設備運行狀態，修改設備的各項參數；

® 報警錄像聯動

支持系統前端的IPC、NVR或者報警主機的多種報警信息如：移動偵測、信號丟失、I/O報警、和視頻遮擋等上傳中心，實現報警源、報警事件、接收對象和報警類型的統一管理和查詢，支持報警聯動錄像；

® 簡單開放的系統架構

支持前端以RTSP/ ONVIF等協議接入，支持以sdk方式接入*康、*華等主流品牌設備，支持專網或公網上通過網關與我司前端以主動註冊方式接入；支持從IPC/DVS/DVR/NVR／專屬流媒體服務器直接取流錄像，並且集成數據流媒體轉發服務；可選GB/T28181或API與第三方平台進行集成應用；

® 人性化的運維界面

提供一鍵配置功能，用戶可快速完成系統配置；支持SADP協議，可自動搜索局域網內在線存儲；提供親切友好的圖形化界面，用戶可及時獲知設備運行狀態信息（關鍵部件、存儲資源、環控信息等）；同時設備提供豐富的告警管理方式，支持指示燈、可選手機短信以及郵件等告警方式，提升設備維護效率。

g 規格參數

g管理平台管理端B/S功能表

g電腦客戶端C/S功能表

g 典型應用場景

® 應用場景001

　　本方案適用於學校、醫院、社區、工業園、事業單位、博物館、農場、工廠、工業4.0、公園、球館等場所實現音視頻綜合業務管理、錄像存儲擴容、遠程售后、授權直播等應用，系統集成管理/存儲/轉發于一體化設計。支持主流廠家設備接入、ONVIF和GB28181；可選支持與雲端數據中心實現級聯數據授權分享。可獨立佈署也可以與嵌入式存儲服務器等集成應用。

® 應用場景002

本方案適用於總公司+分公司、教育局+學校、行業主管部門+涉管企業、零售或餐飲門店等連鎖機構實現中心管理、存儲轉發、指揮調度、在線式直播分享營銷等應用；系統支持以互聯網主動註冊方式接入，方便組網佈署。重要監控點錄像可中心/本地雙從備份

® 應用場景003

本方案適用於適用於天眼[天網]工程和[地網]雪亮工程、大型行業、社區安防管理和運營、云中心容錯容災錄像備份、數據挖掘與分析業務集成應用；支持大容量接入，可選智能分析、智慧運維等子系統。

® 應用場景004

本方案適用於監控存儲擴容、流媒體轉發服務、協議轉換與第三方對接等應用場景

本方案適用於分支機構需要通過互聯網與雲端平台進行連接、實現不同網絡之間設備統一管理和應用的場景。

® 應用場景005

本方案適用於從第三方平台通過RTSP獲取音視頻流進行存儲轉發、上牆調用的應用場景
