產品簡介:

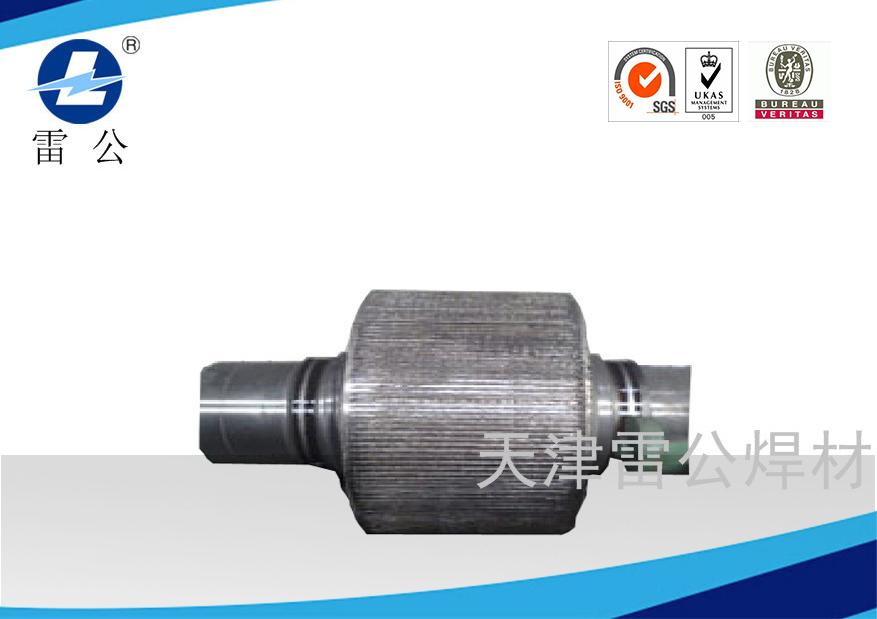

堆焊修復工件：水泥擠壓輥
焊絲型號：自保護系列焊絲
焊絲直徑：常規2.8mm
焊接方法：自保護
雷公推薦焊絲：LZ3071(過渡)、LZ606（蓋面）、LZ602(花紋)

產品特點：

該系列為抗低應力磨料磨損用耐磨堆焊藥芯焊絲，具有焊接工藝性能優良，焊縫成形美觀，焊接飛濺較小的特點。焊接時不需要使用氣體或焊劑保護，從而簡化了焊接工藝，節省了焊接輔料費用。 堆焊層金屬為高鉻鉬合金，堆焊時會出現細裂紋，是釋放應力的結果，不影響在低衝擊工礦條件下的正常使用。

用途：用於堆焊在輕微衝擊或無衝擊下經受強烈磨料磨損的工件，如：電廠磨煤機磨輥、磨盤，水泥磨輥、磨盤等。

焊絲工藝：
1、焊前準備
對於新輥製造：焊接擠壓輥前，需要機加工除去工件表面的鑄造缺陷。
對於鑄鋼基體的舊輥修復：焊接前，用碳弧或電容爆去掉表面疲勞層。確保焊前母體無層狀缺陷。
2、預熱
焊前將輥子整體預熱至150℃再焊接，以提高打底層的結合性。

3、焊接
打底層和過渡層可以連續焊接，層間溫度保持在100~200℃之間。
4、焊接工作層時需要對輥面進行壓縮空氣冷卻或噴水霧冷卻，保持層間溫度低於100℃，以提高耐磨性，並促使應力釋放。
