一、產品介紹

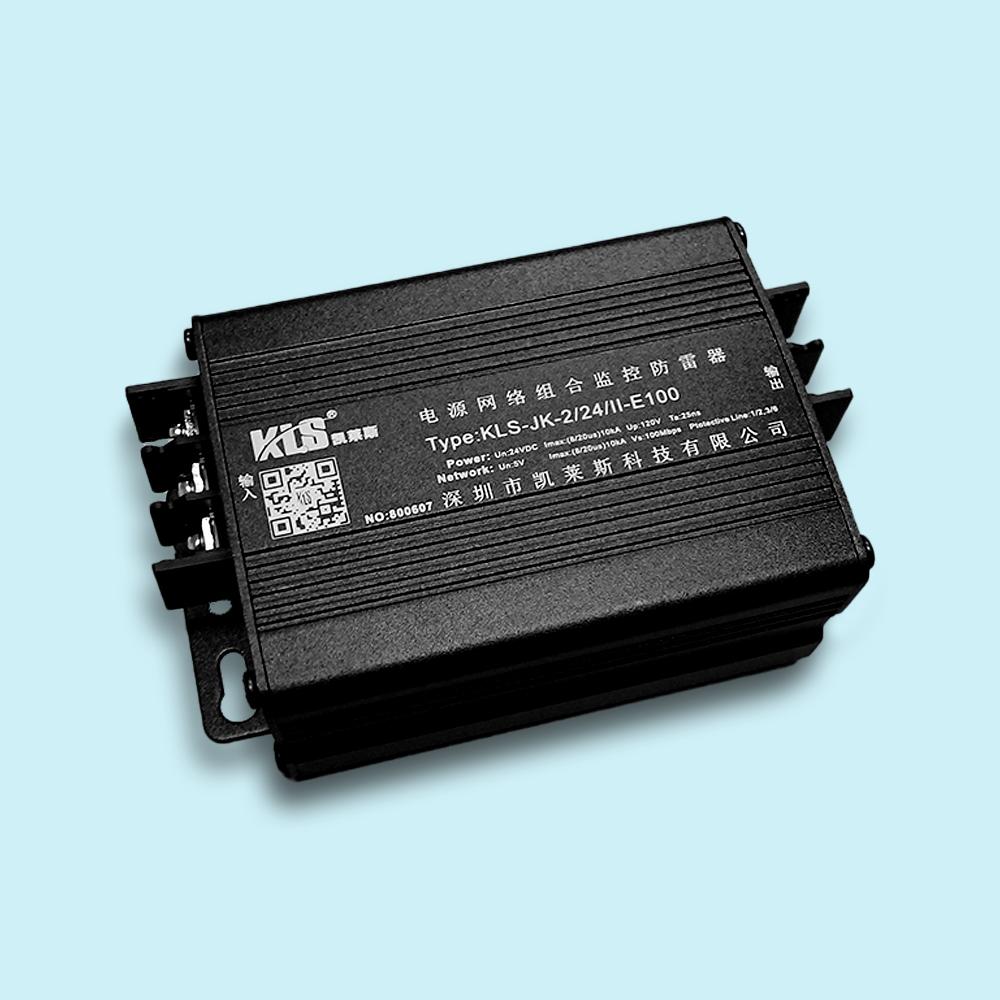

百兆網絡二合一電涌保護器是專門為了使用RJ45接口傳輸100M的線路以及設備端口的電涌保護產品。本產品分為網絡信號和電源兩部分組成。

本產品採用ESD的故障自恢復技術，對信號8線和電源部分全面保護。同時本產品採用特殊的接地隔離設計，完全避免了接地串擾的影響，使后端設備運行更加穩定、安全、可靠。

二、產品特點

1、一體化設計，多功能過壓保護。

2、適用於千兆網絡攝像機監控系統設備保護。

3、插耗低，信號傳輸性能優越。

4、通流容量大，響應時間快，保護水平低。

三、技術參數

四、位置/安裝

1、串聯安裝在設備端口前。以串聯的形式連接在信號線與設備之間（“IN”標識端接入信號線，“OUT”標識端與被保護設備相連接），然後直接接地。
2、線路端子接法（電源部分）：電源(power)兩端分別對應接“L/+”“N/-”。
3、線路端子接法（控制信號）：每組使用一對信號(controller)線，按標識“1對3；2對4”相對應連接。
4、線路端子接法（視頻信號）：輸入端(IN)與信號通道相連, 輸出端(OUT)與被保護設備相連, 不得接反
5、接地線截面應≥2.5mm2，且盡可能短。安裝本防雷產品要求接地電阻小於4歐姆，在接地線及接地電阻合格下防雷性能最優。
6、本電涌保護器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

注意事項

1: 電涌保護器輸出端所有端口均連接被保護設備
2: 正負線路不要接反或接錯
3: 電涌保護器安裝在被保護設備前端1米內越近越好
4: 設備需要定期檢查，產品劣化后必須立即更換
5: 切記不可帶電作業
6: 接地一定要良好且接地電阻不得大於4歐姆
