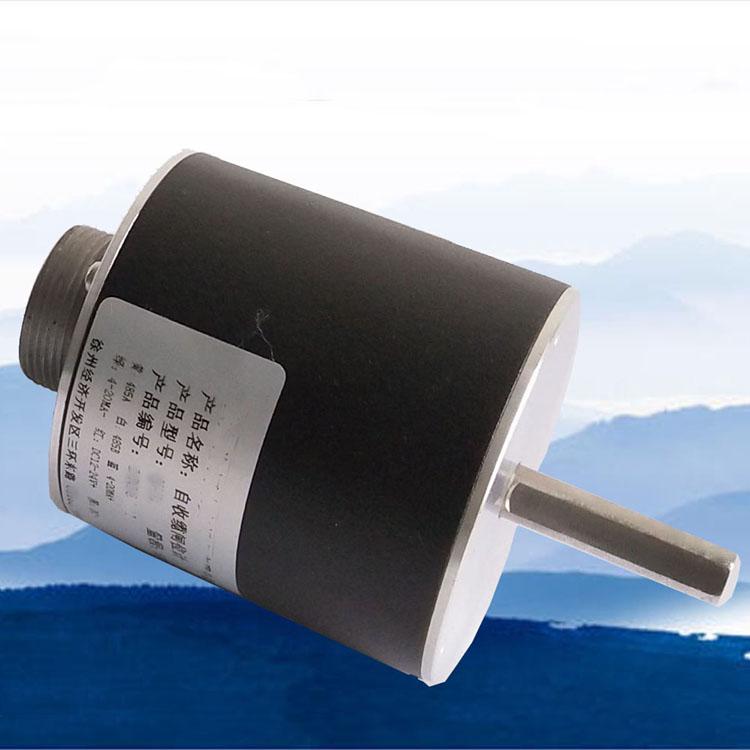

徐州海河HJZ接觸式絕對編碼器

徐州海河HJZ接觸式絕對編碼器
型號:HJZ
品牌:海河
原產地:中國
類別:電子、電力 / 電子元器件 / 傳感器
標籤︰閘位計 , 傳感器 , 浮子式水位計
單價: ¥200 / 件
最少訂量:1 件

產品描述

HJZ系列接觸式絕對編碼器是以傳統的接觸式編碼器為基礎,並對其進行了較深度的改進的編碼器,其更結構、性能優越。改進主要有如下:

  • 改變了內部傳動結構,使力的傳動更平穩、合理;
  • 調整了內部觸點壓力;
  • 改進了內部碼盤材料,有效延長壽命;
  • 有效降低了啟動轉距,轉動更靈活;
  • 整體結構更緊湊,體積更小

HJZ系列接觸式絕對編碼器,運用刷絲碼盤技術,用較為精密技術製造的全數字化的角位移、直線位移傳感器,主要用於水利、電力、化工、石油等領域全自動化的測量及自動循測控制系統,特別適用於水力發電廠、蓄水壩、船閘等閘門的昇降測量及控制。該傳感器的主要特點是無需外部供電即可輸出變形格雷碼,並可配加一塊由超低功耗16MCU設計而成的RS485接口板,接口板把實際的機械參數值轉換成電氣信號,採用RS485通訊方式以兩線制數據、4~20mASSI同步串行信號形式輸出,可以被計數器、轉速表、PLC和工業PC機處理。

HJZ系列接觸式絕對編碼器是應用平面印製工藝在絕緣襯板上製作導電圖形,通常碼盤的導電鍍層採用耐磨性強,接觸導電電阻小,抗腐蝕性強的貴金屬,而電刷採用鉑銥合金材料。利用接觸電刷在不同角度時接觸到的不同導電部位,反映出不同的讀出信息。通常在安裝檢測時,接觸電刷是固定的,而編碼盤是隨引出軸旋轉的。編碼器編碼信息的讀出,是由碼盤接觸的電刷來完成的。當電刷與碼盤的金屬導電層相接觸時,電子線路有 “1”信號的高電平輸出;當電刷與碼盤的絕緣層相接觸時,電子線路有 “0”信號的低電平輸出,“1”信號和“0”信號的幅值可以用調整加在導電環上的電壓來實現。

它具有安裝方便、適應性強、穩定可靠、及檢測與A/D轉換于一體、無能耗、量程及分辨率可以控制、有斷電跟蹤記憶功能、抗雷擊能力強等優點。可以輸出格雷碼、485串行信號、4-20 mA標準電流、SSI同步串行信號等多種接口。

廣氾用於水利、電力、機械、化工、紡織、食品、機器人及科研、氣象、軍品的測量及自動控制系統。它既可以作為獨立的測量儀器用,又可以作為自動測控系統的數字採集終端設備使用。



二、主要技術指標:

產品型號

主要尺寸

電源電壓

輸出信號

工作特性

HJZ-8192

可旋轉64圈,每圈128個數)



外徑:Φ60

軸徑:Φ8

無源

A-4-20mA標準模擬量

B-並行格雷碼輸出

M-串行RS485串行通訊接口(ModBus協議)

S- SSI同步串行信號接口

工作溫度:-20℃~75℃

消耗電流:≤40mA

響應頻率:10KHz

啟動轉矩:≤2.5×10-3Nm

防護等級:IP54、IP64

體積小,重量輕,適用於自動化工控領域。

如:機械位移的測量等。



三、接線關係

航插結腳號

編碼器特性

1

編碼器低位碼盤第一道

2

編碼器低位碼盤第二道

3

編碼器低位碼盤第三道

4

編碼器低位碼盤第四道

5

編碼器低位碼盤第五道

6

編碼器低位碼盤第六道

7

編碼器低位碼盤第七道

8

編碼器高位碼盤第一道

9

編碼器高位碼盤第二道

10

編碼器高位碼盤第三道

11

編碼器高位碼盤第四道

12

編碼器高位碼盤第五道

13

編碼器高位碼盤第六道

14

編碼器高位碼盤第七道

15~18

19

電源地
