型號: | AFB-170D |
---|---|
品牌: | BFCN |
原產地: | 中國 |
類別: | 工業設備 / 電子電氣產品製造設備 |
標籤︰ | BFCN送料振動盤 , 日本振動盤 , 精密振動盤 |
單價: |
¥29000
/ 套
|
最少訂量: | 1 套 |

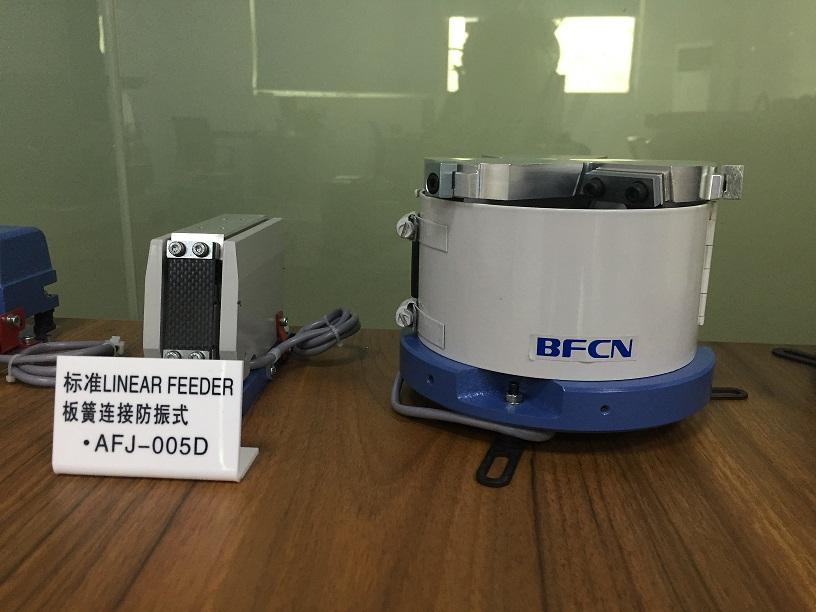

BFCN送料振動盤
一.振動盤簡介:
振動盤是一種自動定向排序的送料設備. seo振動盤的組成:料斗\底盤\控制器\直線送料器等配套組成.其工作目的是通過振動將無序工件自動有序定向排列整齊,準確地輸送到下道工序.振動盤的料斗分為筒形料斗,螺旋,線料斗,錐形料斗,等分線料斗等五種;底盤有正拉底盤,側拉底盤,壓電式底盤,精密底盤四種;控制器分為普通控制器,調頻控制器,分級控制器,帶緩啟動控制器,數顯調頻控制器五種;直線送料器可根據客戶需求訂製各式各樣型號直線送料器,也可根據產品要求訂製. 振動盤是一種自動組裝機械的輔助設備,是一種能自動定向排序的送料設備.能把各種產品有序排出來,它可以配合自動組裝設備一起將產品各個部位組裝起來成為完整的一個產品.作用:廣氾應用於電池\五金\電子\醫藥\食品\塑膠插件\噴霧器\連接器\精密振動盤應用等各個行業,是解決工業自動化設備供料的必須設備.活動策劃

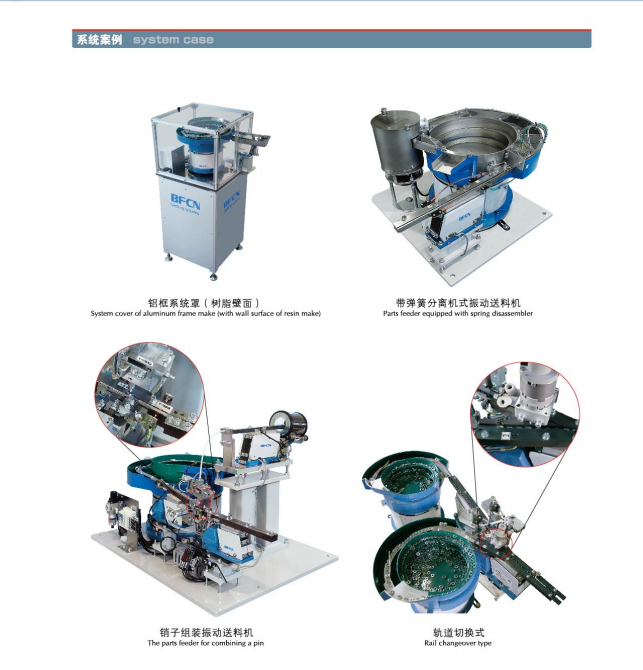

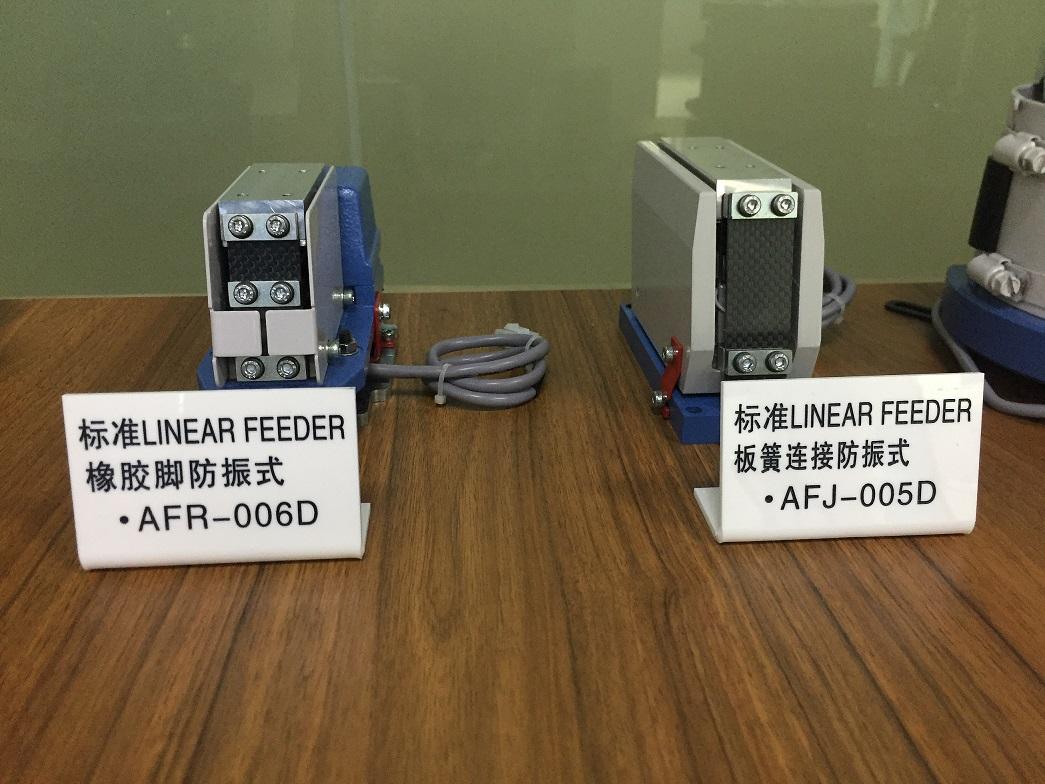

振動盤輔助產品:底盤\頂盤\控制器\直線送料器\振動平台料倉\塗層
電磁振動上供料器從結構上分:直槽往復式和圓盤扭動式.其中直槽式一般作為不需要定向整理的粉粒狀物料的給料器,或用於清洗,篩選,烘乾加熱,冷卻等操作.圓盤式多用於需要定向整理的,有一定形狀和尺寸的物料的上供料.
二.振動盤工作原理
料斗下面有個脈衝電磁鐵,可以使料斗垂直方向上下振動,由於彈片的傾斜,使料斗繞其垂直軸做扭擺振動,料斗內零件,由於受到這種振動,而沿螺旋軌道上升,直到送到下道工序 運動狀態:直線形料斗是往復直線式振動,而圓筒形是往復扭轉式振動.主要是由一個振動馬達作動力,振動馬達工作時產生定向頻率的力,只要把振動盤看成是一個斜面,再對這個斜面進行物理學的受力分析,你就能很容易理解它的工作原理了.振動盤電磁線圈在工作中,斜面受電磁力會微小的上下振幅,調整振動盤的工作頻率以及間隙,就可以實現順利工作.
三.振動盤調整步驟與要點
(1) 確認振動本體位於盤面確實鎖固
(2) 將控制器按鈕調至中間位置
(3) 將電源打開,查看振動盤輸送速度是否達到要求
(4) 若沒有達到要求,將鎖付彈片之固定螺絲鬆脫任意一支,查看振動速度變化
(5) 若鬆脫彈片固定螺絲,振動速度變快,則表示彈片過厚,適度減少彈片數量或厚度后,再進行步驟(4),再次調試
(6)反之則適度增加彈片或厚度后,再進行步驟(4),再次調試
(7)若步驟(4)的調整,振動速度變化不大時,則表示已完成彈片調整
(8) 電磁鐵要對齊,間隙在1---1.5mm,間隙要平行
四.定購一台合適的振動盤,首先要充分了解您的要求及配合主機使用情況
(1) 正式生產中使用的工件樣品或圖紙
(2)振動盤的送料方向(順時針,逆時針)
(3)工件在振動盤出口時的狀態,出料速度
(4)振動盤的空間限制及安裝位置,供電\供氣情況
(5)外觀塗層等其它要求(交貨期一般為7---15天,免費安裝調試)
五.電磁振動上供料器的工作過程,是由於電磁鐵的吸引和支承彈簧的反向復位作用,使料槽產生高速高頻(50---100次/秒),微幅(0.5---1mm)振動,使工件逐步向高處移動.當I=0時,料槽在支承彈簧作用下向右上方復位,工件依靠它與軌道的磨擦而隨軌道向右上方運動,並逐步被加速.當I>0時,料槽在電磁鐵的吸引下向左下方運動,工件由於慣性作用而脫離軌道,繼續向右上方運動(滑移或跳躍),再經過光纖放大器的光電轉換作用,經集成線路模擬轉換至下一循環,周而復始,工件在軌道上作由低到高的運動.
六.電磁式振動盤的工作原理:振動盤是由振動板,電磁鐵,啣鐵,彈簧片,安裝座,減振膠墊組成,利用控制器產生與系統固有頻率相同的脈衝電流使電磁鐵勵磁后,系統發生共振,啣鐵及振動板會快速的拉向電磁鐵,因為下降速度很快,所以物料會浮在空中,並在重力作用下落向料盤,接着在彈簧片的作用下,啣鐵及振動板又被推回,這時使料盤內的物料向前方移動,該作用以每分鐘3000---10000次或更高的次數反復進行,使用權料盤內的物料平滑移動.
交流電壓使電磁鐵產生磁場,由於頻率很高,故產生的磁力也是瞬間變化的,底盤下面有3---6組一定的角度彈簧片,當電磁鐵同交流電瞬間產生磁場,彈簧片受壓,當電壓正弦波變化的時候,彈簧片彈回來,就產生了力.
