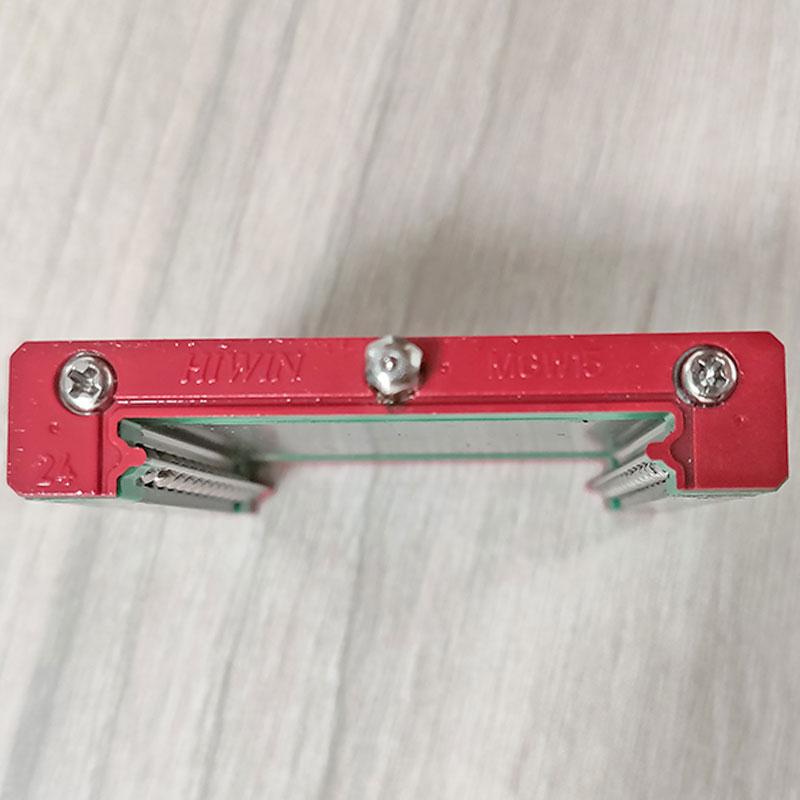

MG系列小型線性滑軌MGN：



1:體積孝輕量化，特別適合小型化設備使用。



2:滑塊、滑軌材質提供不鏽鋼及合金鋼兩種。不鏽鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼珠、



3:保持器等，皆使用不鏽鋼材質，具備防鏽的特性。



4:採用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。

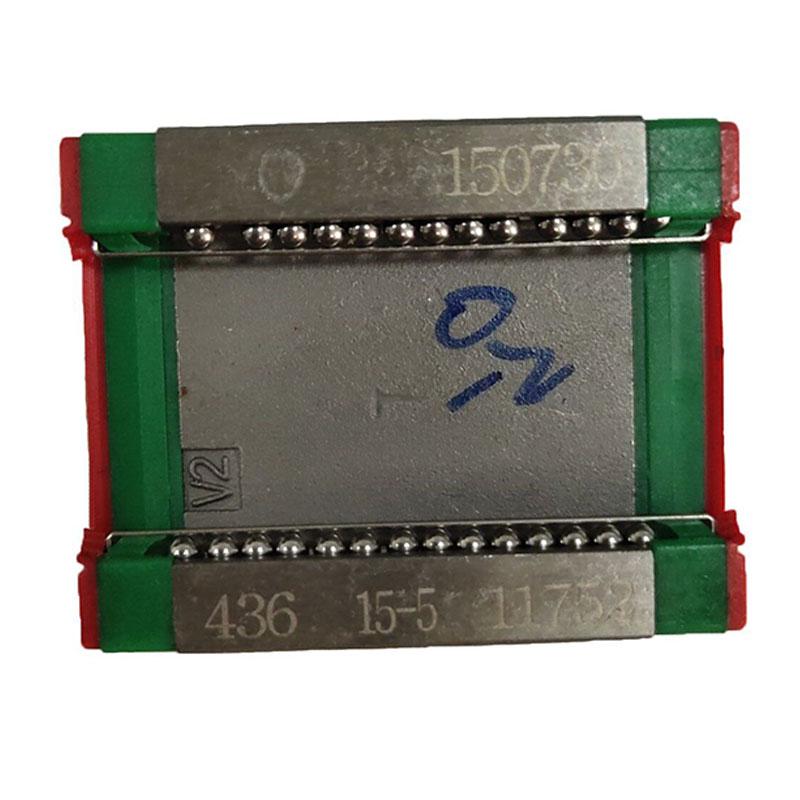

5:有鋼珠保器設計，在精度允許下具備互換性。

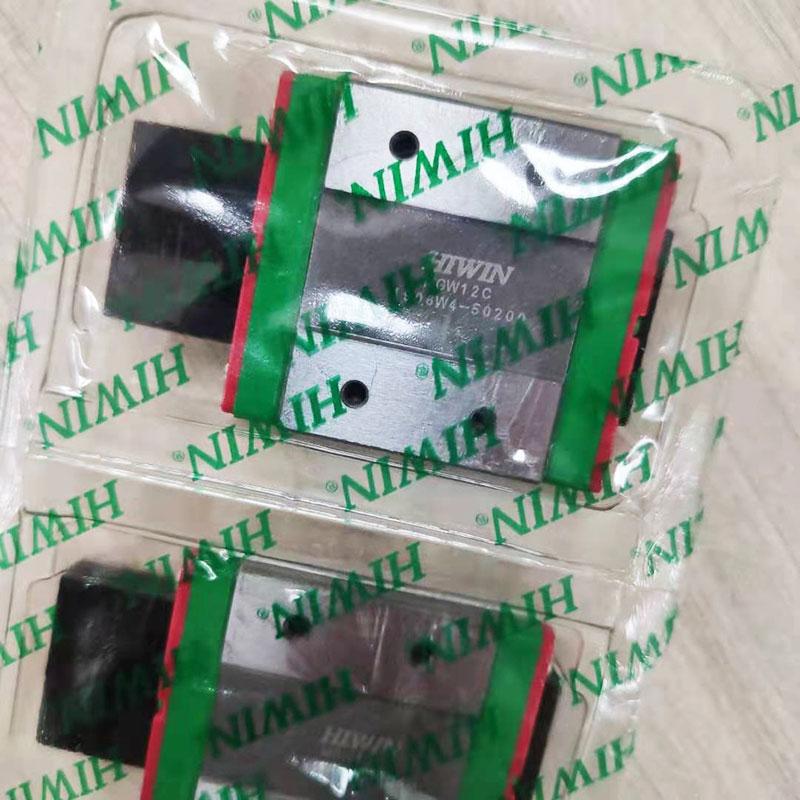

HIWIN直線滑軌微型導軌型號：



MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H



MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H



MR5MN MR7MN MR9MN MR12MN MR15MN MR5ML MR7ML MR9ML MR12ML MR15ML



MR5WN MR7WN MR9WN MR12WN MR15WN MR5ML MR7WL MR9WL MR12WL MR15WL



上銀直線導軌安裝前的準備工作



1,  機台水平的校正。



要求：用兩個等高量塊和一大理石量尺放在安裝基面上,放上精密的水平儀調試底座水平，要求是底座中凸(2~3格)。



2,  導軌安裝基面粗糙度,平面度,直線度以及外觀的檢查。



要求：當水平調試好以後,必須用激光干涉儀測量出主導軌安裝基面(我們通常以靠近右側立柱的一條導軌面為主導軌)的平面度允許每10m中凸0.05mm，全行程直線度允許中凸0.03mm。粗糙度要求1.6，外觀無鑄造缺陷。



3， 導軌安裝基面與導軌側基準安裝面的倒角處理。



要求：倒角半徑小於或等於3.5mm，若發現倒角過大或凸出，應及時採用油石和銼刀處理，否則會造成導軌精度的安裝不良或者會干涉滑塊。



4,  導軌安裝基面鎖緊螺紋孔的加工。



要求：確認安裝螺孔的位置是否正確，各相連螺孔的中心距120mm大於0.1mm或小於0.1mm；為保証高精度的螺孔加工，要求選用數控設備定位加工。



5，開箱后導軌的檢查。



要求：檢查導軌是否有合格証，有否碰傷或鏽蝕，將防鏽油清洗乾淨，清除裝配表面的毛刺、撞擊突起物及污物等
