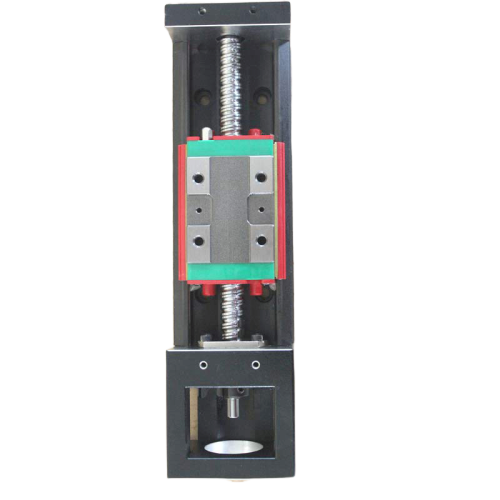

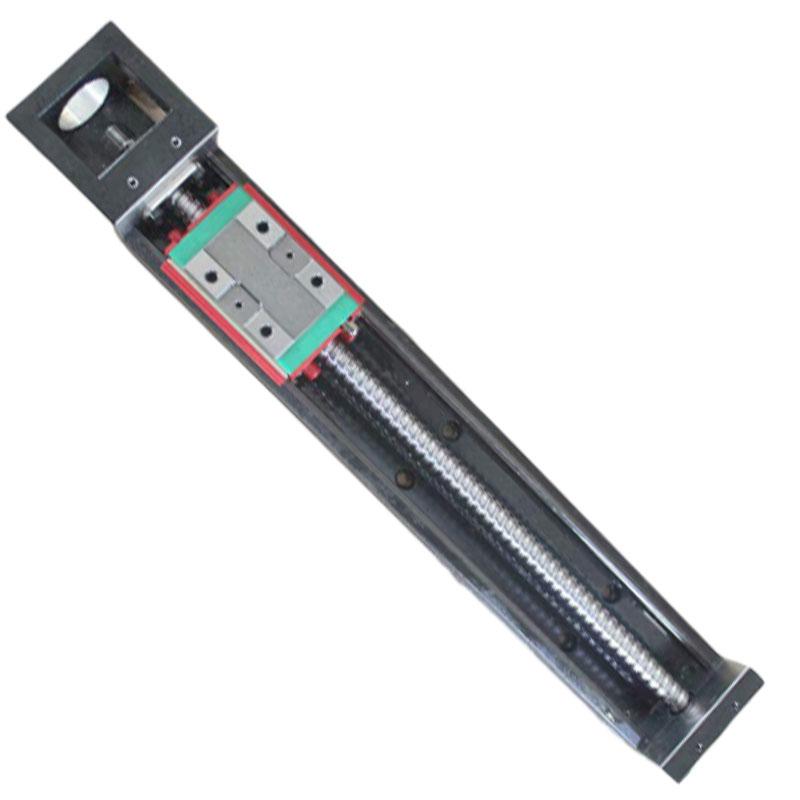

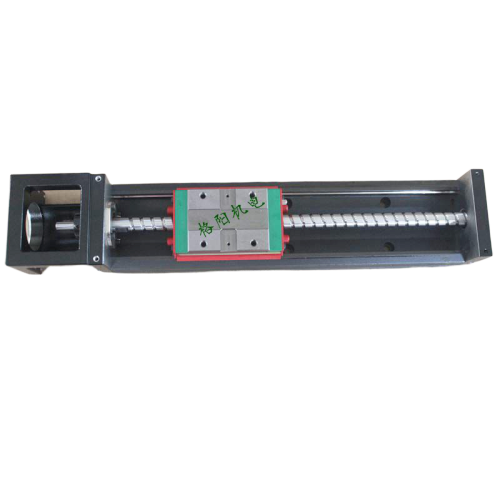

型號：KK4001P

HIWIN模組精度

精度包含準確度（Accuracy）與精密度（Precision），如下說明：

1. 定位精度（準確度）

模組由基準點沿一方向移動，最後實際到達的距離與原設定到達的距離的最大差異值（絕對值）稱之。

2. 往返位置重現性（精密度）

或指定位重現性，表示SR滑台往返移動過程中，在某一設定位置測得的位置差異值，以全行程中的最大值稱之。

3. 行走平行度

(1) 指SR模組的滑台平面與模組安裝平面之間的平行度。量表架于滑台平面中央，指針置於安裝平面上，取全行程量

測的最大差異值。

(2) 指SR模組的滑台與模組安裝基準面之間的平行度。量表架于滑台平面中央，指針置於模組側邊安裝基準面上，取

全行程量測的最大差異值。

HIWIN模組KK系列型號

KK30、KK40、KK50、KK60、KK80、KK86、KK100、KK130

項目編號

KK4001P-100A1-F0CS0

系列

KK模組

公稱寬度（mm）



滾珠絲杠導程（mm）

1個

精度等級

普通精度

滾珠絲杠特別訂購

滾珠絲杠特殊訂單普通類型

導軌長度（毫米）



鐵路特別訂單

普通型鐵路特別訂單

塊類型

正常

塊數

1個

阻止特殊訂單

塊特殊訂單普通類型

電機適配器法蘭



封面類型

鋁制波紋管普通型

限位開關1

發動機

聯繫Hiwin

1 3D模型將限位開關顯示在固定位置，但是將限位開關位置組裝到單軸機器人上時可以調整。
