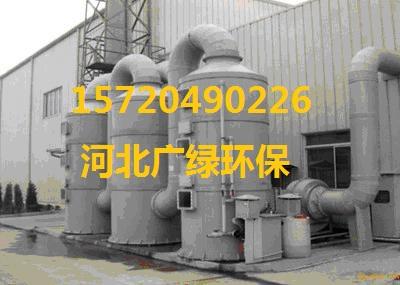

酸霧洗滌廢氣處理設備

洗滌塔由塔體、塔板、再沸器和冷凝器組成。在使用過程中再沸器一般用蒸汽加熱，冷凝器用循環水導熱。

酸霧洗滌塔利用氣體與液體間的接觸，而將氣體中的污染物傳送到液體中，然後再將清潔氣體與被污染的液體分離，達到清淨空氣的目的。廢氣經由填充式酸霧洗滌塔，採用氣液逆向吸收方式處理，即液體自塔頂向下以霧狀（或小液滴）噴撒而下。廢氣則由塔體（逆向流）達到氣液接觸之目的。此處理方可冷卻廢氣、調理氣體及去除顆粒，再經過除霧段處理后，排入大氣中。

結構
塔部件由氣體分布器、填料托架、填料、噴淋裝置、附件及控制儀表組成。
標準裝置： 選用裝置：
1、洗滌塔噴霧系統 1、PH控制裝置
2、填充層填充料 2、ORP控制裝置
3、水份去除器 3、藥品儲存槽
4、檢視窗、維修入孔 4、藥品液位控制裝置
5、溢流、排放及自動補充水口 5、循環水槽水位控制裝置
6、循環水泵浦
7、循環水濾網
8、壓力計

工作原理
酸霧洗滌塔系統之風機組將收集到的廢氣吸入酸霧洗滌塔內，流經填充層段（氣/液接觸反應之介質），讓廢氣與填充物表面流動的藥液（洗滌液）充分接觸，以吸附廢氣中所含的酸性或碱性污物。洗滌后，廢液收集至集水槽中，再排放至廢水系統處理。

性能特點：
1）水洗式廢氣處理系統，價格便宜、處理方法簡單；
2）直立式結構適用於經濟空間安裝；
3）適用於氣態及液態污染源；
4）處理單一污染源；
5）適用於中低風量；
