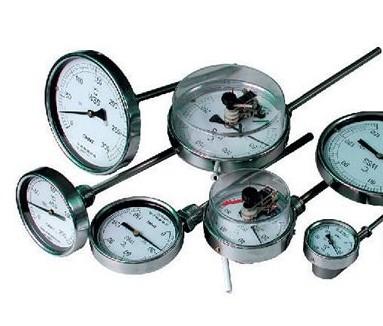

久躍系雙金屬溫度計WSS

型號：	JYWSS-411-581-
品牌：	JY
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 溫度儀表
標籤︰	安徽雙金屬溫度計 , 雙金屬溫度計廠家 , 雙金屬溫度計價格
單價：	¥69 / 件
最少訂量：	1 件

發送查詢

產品描述

久躍系雙金屬溫度計WSS

產品型號：	WSS-300、WSS-410、WSS-520等
產品特點：	1、現場顯示溫度，直觀方便； 2、安全可靠，使用壽命長； 3、多種結構形式，可滿足不同要求。

WSS系列雙金屬溫度計詳細資料：

產品介紹：

一、概述

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃範圍內液體、蒸汽和氣體介質溫度。

二、工作原理

工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基於繞製成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

三、主要特點

1、現場顯示溫度，直觀方便；

2、安全可靠，使用壽命長；

3、多種結構形式，可滿足不同要求。

四、主要技術參數

產品執行標準

JB/T8803-1998

GB3836-83

標度盤公稱直徑：60、100、150

精度等級：1.0、1.5

熱響應時間：≤40s

防護等級：IP55

角度調整誤差：角度調整誤差應不超過其量程的1.0％

回差：溫度計回差應不大於基本誤差限的J對值

重複性：溫度計重複性極限範圍值應不大於基本誤差限J對值的確良1/2

五、測量範圍

測溫范圍 ℃	適應范圍
測溫范圍 ℃	工業、商業	實驗室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

六、正常工作大氣條件

工作場所	溫度 ℃	相對溫度％
掩蔽場所	-25-+25	5-100
戶外場所	- 40-+85	5-100

七、測量端形式

八、外形尺寸

形式	A	B	C	E	L	D
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
萬向型	105	23	178	120
萬向型	155	23	178	12

九、安裝固定形式

十、型號表示

十一、型號規格及測量範圍

1）軸向型雙金屬溫度計

型號	測溫範圍℃	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫範圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-300	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法蘭
WSS-406				Φ100
WSS-506				Φ150

2）徑向型雙金屬溫度計

型號	測溫範圍℃	精度等級	保護管材料	規格（mm）		安裝固定裝置
型號	測溫範圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-310	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 1 00 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法蘭
WSS-416				Φ100
WSS-516				Φ150

3）135º型雙金屬溫度計

型號	測溫範圍℃	精度等級	保護管材料	規格(mm)		安裝固定裝置
				D	L
WSS-420	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

4）萬向型雙金屬溫度計

型號	測溫範圍℃	精度等級	保護管材料	規格		安裝固定裝置
				D	L
WSS-480	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-4285				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

十二、安裝方式

十三、直形連接頭規格

代號	M	D	D1	D2	d	h	H
TH48A	M16X1.5	Φ36	Φ18	Φ14	Φ7	27	80
TH48B	M20X1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27X2	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33X2	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

代號	M	D	D1	d	h	H
TH49A	M27X2	Φ47	Φ28	Φ18	30	90
TH49B	M33X2	Φ55	Φ36	Φ24	30	150
TH49C	NPT1/2	Φ39	Φ27	Φ16	30	90
TH49D	NPT3/4	Φ47	Φ31	Φ20	35	90 150
TH49E	NPT1	Φ47	Φ41	Φ30	40	90 150

代號	M	D	D1	d	H
TH50A	M16X1.5	Φ26	Φ28	Φ18	90
TH50B	M20X1.5	Φ30	Φ36	Φ24	150
TH50C	M27X2	Φ37	Φ27	Φ16	90
TH50D	NPT1/4	Φ16	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30
