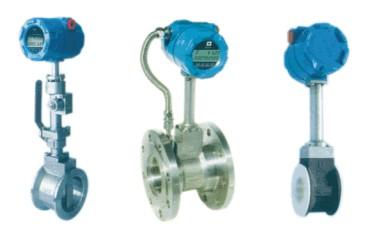

帶溫壓補償渦街流量計一體式

簡單介紹

壓電式溫壓一體渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集於一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由於採用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。

一、壓電式溫壓一體渦街流量計的詳細介紹

HGLUGB-D壓電式溫壓補償一體化智能渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集於一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由於採用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。

三、壓電式溫壓一體渦街流量計功能特點

●    表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
●    全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
●    全新的數字濾波和修正功能使流量測量更加精準可靠。
●    電池供電型無需外接電源既可連續工作兩年以上。
●    全新點陣漢字液晶顯示，使用操作更方便。


四、壓電式溫壓一體渦街流量計技術參數
測量介質：　　液體、氣體、蒸汽
介質粘度：　　小於10cp
介質溫度：　　-50℃——+400℃
本體材料：　　1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：　石墨墊片（特殊根據要求）
環境溫度：　　-30℃——+80℃（特殊根據要求）
公稱直徑：
管道式：DN15——DN300；
插入式：DN200-2000mm
測量精度：
液體:測量值的±0.5%（特殊）
氣體：測量值的±0.5%
量程比：　　　10：1
壓力等級：　　PN25，PN40（高壓可特殊製造）
連接方式：
夾持式 DN15—DN300
法蘭式 DN15--DN300。
插入式 DN200-DN2000
防爆形式：
隔爆型　　Ex dⅡBT4-T6
本安型　　Ex iaⅡCT4-T6
防護等級：　　IP67
轉換器殼體：　壓鑄鋁,上漆
供電電壓：　　12——36VDC或3.6V電池
輸出信號:　　 兩線制4--20mA電流輸出
現場顯示：　　可編程設定顯示瞬時流量、累積流量
通訊方式：　　RS485通迅


五、壓電式溫壓一體渦街流量計選型表

HGLUGB/E系列渦街流量儀表選型表
