型號: | RL-RM64 |
---|---|
品牌: | Reliablerfid |
原產地: | 中國 |
類別: | 安全、防護 / 門禁考勤器材及系統 |
標籤︰ | 超高頻讀寫器模塊 , 超高頻RFID模塊 , 四口超高頻模塊 |
單價: |
¥850
/ 件
|
最少訂量: | 1 件 |
*尺寸:77(長)*51(寬)*8(高)mm
*重量:0.05kg
*協議:ISO18000-6C(EPC Class1 Gen2)/ISO18000-6B
*通訊接口:TTL Uart接口
*工作頻率:840-960MHz(可按不同的國家或地區要求調整)
*盤存標籤峰值速度:>700張/秒
*1.採用Impinj R2000超高頻閱讀器芯片及ARM嵌入式處理芯片實現高速讀取和數據快速運算;

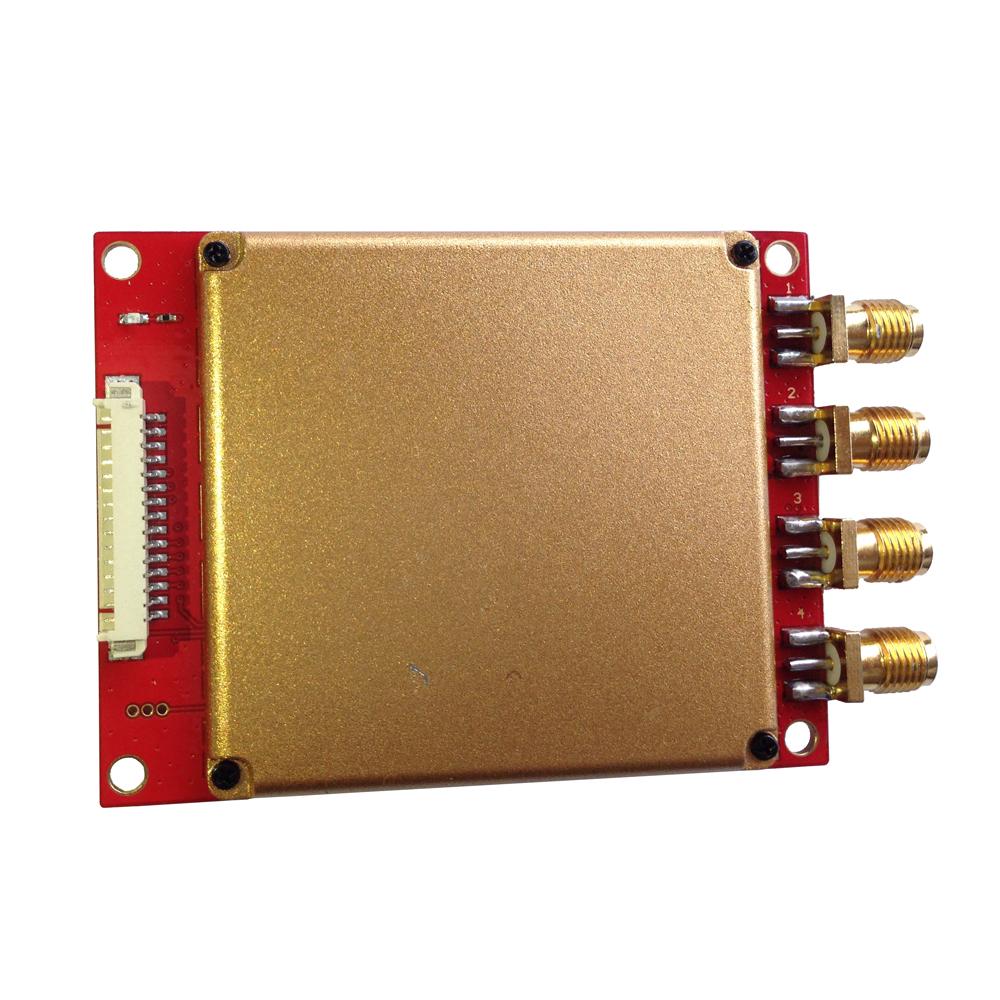

*2.支持4個SMA天線接口;
*3.輸出功率軟件可調,步進間隔1db,最大33dbm;
*4.穩定性高,外置散熱片空氣冷卻散熱,支持固件在線升級;
*5.完全自主知識產權設計,結合專有的高效碰撞處理算法,在保持高識讀率的同時,實現對電子標籤的快速讀寫處理;
*6.應用場合:物流、個人身份識別、會議簽到系統、門禁系統、防偽系統等領域。
產品型號(訂購代碼) |
RM-64 |
||
性 能 指 標 |
|||
頻率範圍 |
840-960MHz(隨國家或地區不同可以調整) |
||
調頻方式 |
廣譜調頻(FHSS)或定頻,可軟件設置 |
||
射頻輸出 |
0-33dBm;50歐負載 |
||
輸出功率精度 |
+/- 1dB |
||
輸出功率平坦度 |
+/- 0.2dB |
||
天線數量 |
4個SMA天線接口 |
||
通訊接口 |
TTL Uart接口 |
||
通信速率 |
串口速率9600~115200bps |
||
可靠的固件升級 |
可擴展的升級機制 |
||
通用輸入/輸出(GPIO) |
4路GPIO接口(2輸入2輸出) |
||
標籤RSSI |
支持 |
||
天線連接保護 |
支持 |
||
環境溫度監測 |
支持 |
||
標 簽 操 作 性 能 |
|||
讀取距離 |
8dbi天線配置,典型讀取距離15-30米(和標籤性能有關) |
||
空中接口協議 |
ISO18000-6C(EPC Class1 Gen2)/ ISO18000-6B |
||
最大接收靈敏度 |
-85dBm; 最大返回損耗10dBm |
||
盤存標籤峰值速度 |
>700張/秒 |
||
標籤緩存區 |
1000張標籤 @ 96 bit EPC |
||
機 械 電 氣 性 能 |
|||
工作電壓 |
3.7V-5 V |
||
待機狀態電流 |
<50mA (EN 腳高電平) |
||
睡眠狀態電流 |
<100uA (EN 腳低電平) |
||
工作電流 |
1.2A +/-10% |
||
重量 |
0.05KG |
||
濕度 |
5% to 95%, 非凝結 |
||
散熱方式 |
外置散熱片空氣冷卻 |
||
工作溫度 |
-20ºC to 55ºC |
||
存儲溫度 |
-20°C to 85°C |
||
通用輸入輸出接口 |
|||
序號 |
符號 |
描述 |
|
1 |
GND |
同時接地 |
|
2 |
GND |
同時接地 |
|
3 |
3.7V – 5V DC |
同時接電源 |
|
4 |
3.7V – 5V DC |
同時接電源 |
|
5 |
GPIO 3 |
輸出 |
|
6 |
GPIO 4 |
輸出 |
|
7 |
GPIO 1 |
輸入 |
|
8 |
蜂鳴器 |
已驅動,可輸出電流 > 50mA |
|
9 |
UART_RXD |
TTL 電平 |
|
10 |
UART_TXD |
TTL 電平 |
|
11 |
USB_DM |
僅供測試 |
|
12 |
USB_DP |
僅供測試 |
|
13 |
GPIO 2 |
輸入 |
|
14 |
EN |
高電平使能 |
|
15 |
GPIO 5 |
RS-485 方向控制 |
|
天線接口(SMA Male) |
|||
序號 |
符號 |
描述 |
|
1 |
ANT1 |
天線1 |
|
2 |
ANT2 |
天線2 |
|
3 |
ANT3 |
天線3 |
|
4 |
ANT4 |
天線4 |
