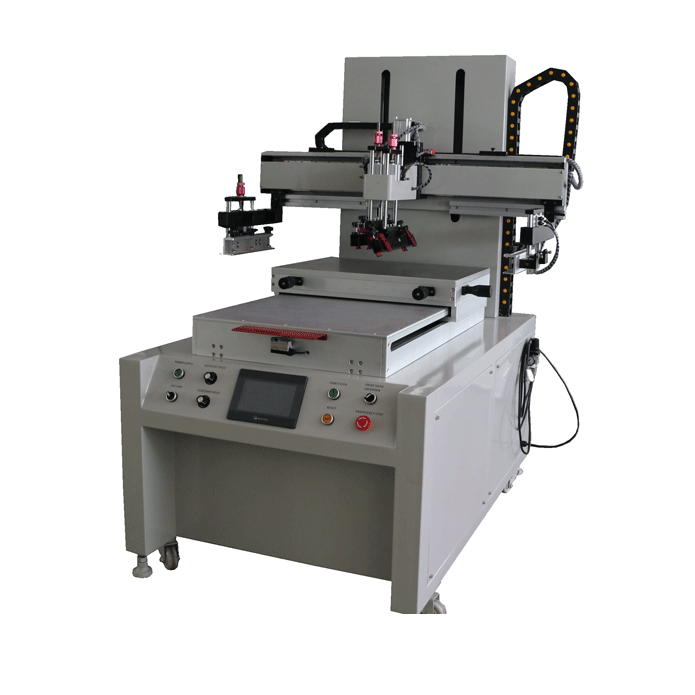

PS-4060PVHS 伺服跑台精密吸氣式平面絲印機//結構

工作台

吸氣工作台-400*600mm.

運動特性

網版上下運動型

承印物類型

• 平面輕薄產品，硬質產品

刮板和網版運行控制

高精度直線導軌

PS-4060PVHS 伺服 跑台吸氣式平面絲印機//用途和特性

特性指南

• 是具有吸氣功能的平面絲印機，適用於在印刷過程中容易走位的薄型產品，如：紙張，PVC膠片，塑料薄膜，紡織品等的印刷。 印刷最大麵積：400*600mm;
• 工作台自動進出，方便產品取放，操作更安全；
• 廣氾適用於，紙張包裝，鏡面印刷，玻璃印刷，機器面板，不干膠印刷，結合各種工藝，可以實現UV磨砂，UV 金蔥，UV局部光油和塗布工藝。也廣氾適用於水標轉印紙， 熱轉印紙的印刷。
• 絲印機的刮印過程和網版的上下均採用高精度的硬化導軸結構，平行度高，運行誤差可以控制在0.05mm以內，是高精度平面絲印機普遍採用的機構形式；
• 廣氾適用於高精密的絲網印刷任務如： 電路板，網點印刷，薄膜開關，墨層厚度要求高的印刷領域。
• 全伺服系統，操作更加方便。

應用領域

• 機器面板，塑膠配件，裝飾品，傢具行業，玻璃行業，電路板行業，電子配件，汽車配件

PS-4060PVHS 伺服跑台精密吸氣式平面絲印機//參數

技術參數

• 最大印刷高度: 50 mm；
• 耗氣量: 80Litre/Min；
• 工作台尺寸: 400×600mm；
• 最大印刷面積: 380×580mm；
• 最大印刷速度: 1000Pcs/H；
• 最大網框尺寸: 600×950mm；
• 氣源要求: 5-7 bar；
• 氣缸上下行程:160mm；
• 刮板左右最大行程: 600mm；
• 平台精度： 0.05mm;
• 工作台精密微調量： 10mm.

工廠配備

• 110V-220V電源接口；
• 5-7Bar壓縮空氣；

裝運參數

• Installing size:1280×1030×1590mm；
• Gross weight: 276kg；

• Package dimension:1050×1000×1740mm；
• Gross weight: 336kg；
• CBM: 1.827

海關編碼

8443192190

証書

CE

PS-4060PVH 伺服跑台精密吸氣式平面絲印機//優勢

產品功能

• 工作台自動進出，操作更安全；
• 微電腦單片程序控制操作技術，名牌電子電器元件配裝；
• 網版昇降式，運行精準平穩；
• 自動行刮油回油印頭昇降功能；
• 印刷行程和速度可靈活調整；
• 自動平衡刮刀技術；
• 工作台和網框前後及旋轉微調功能；
• 鑄鋁合金橫梁，氣動昇降模式，氣動印刷操控，印刷平穩，精度高，調較方便、快捷；
• 具備真空吸氣功能，可印刷薄物料, 高精度不鏽鋼精磨平台，均布1.5mm吸氣孔，X-Y精密微調裝置設計；
• 刮板刮型機構採用高精度無杆汽缸控制，運行平穩， 刮墨回墨均採用名牌汽缸機構，調整方便；
• 網版上下機構採用高精度圓柱硬化導軸，上下誤差小；
• 配裝安全防護裝置，安全係數高；
• 精巧設計的鑄鋁合金網框昇降機構，高精度高硬度圓柱導向軸；
• 強力自動旋渦式真空泵， 緊密吸附，保証多色套色精準；
• 獨特設計的離網裝置， 保証印刷壓力均衡穩定， 防止大麵積產品印刷粘版和賽網。
• 全伺服控制，操作更方便，調整更簡單
