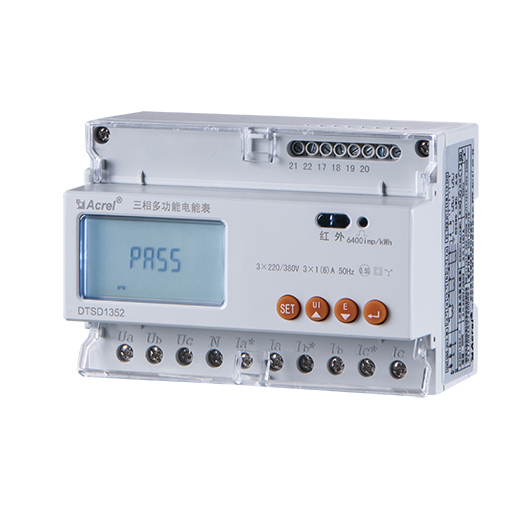

安科瑞DTSD1352-C三相導軌式配RS485通訊電能表

型號：	DTSD1352-C
品牌：	安科瑞電氣
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 電工儀器儀表
標籤︰	導軌表 , 三相電能表 , 安科瑞電能表
單價：	¥616 / 件
最少訂量：	1 件

發送查詢

產品描述

1、概述

DDS/DDSD/DTSD系列電子式電能表採用LCD顯示，除DDS1352外均可進行時鐘、費率時段等參數設置，並具有電能脈衝輸出功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。該系列電能表具有體積小巧、精度高、可靠性好、安裝方便等優點。產品符合國家標準GB/T17215.321-2008和企業標準Q31/0114000129C035-2017《導軌式安裝電能表企業標準》的要求。

2、型號說明

DDS1352：

DDSD1352/DTSD1352：

注：DDSD1352只有-C和-F兩種副功能可選。

3、技術指標

技術參數		型號
		DDS1352	DDSD1352	DTSD1352
電壓輸入	額定電壓	220V		3×57.7/100 3×220/380V 3×100V 3×380V
	參比頻率	50Hz
	功耗	<10VA（單相）
電流	輸入電流	10(60)A		3×1(6)A 3×10(80)A
	起動電流	0.004Ib		直接接入：0.004Ib 經互感器接入：0.001In
	功耗	<4VA(單路額定電流)		<1VA(單路額定電流)
測量性能	符合標準	GB/T 17215.321-2008		GB/T 17215.322-2008
	有功電能精度	1級		0.5S級
脈衝	脈衝寬度	80±20ms
	脈衝常數	3200imp/kWh	1600imp/kWh	400imp/kWh 6400imp/kWh
通訊	紅外通訊	無	1200波特率、偶校驗
	接口	RS485（A+、B-）
	介質	屏蔽雙絞線
	協議	MODBUS-RTU和DL/T645
外形尺寸	長×寬×高(mm)	18×88×70	36×88×70	127×88×70
環境	溫度	工作溫度：-25℃~55℃存儲溫度：-40℃~70℃
	濕度	≤95%（無凝露）
	海拔	<2000m

4、產品功能

DTSD1352：

功能	功能說明	DTSD1352-H
電能計量	有功電能計量（正、反向）	■
	無功電能計量（正、反向）	■
	A、B、C分相正向有功電能	■
電量測量	U、I	■
電量測量	P、Q、S、PF、F	■
諧波測量	2~31次諧波電壓電流	□
LCD顯示	8位段式LCD顯示、背光顯示	■
按鍵編程	4按鍵可編程通信、變比等參數	■
脈衝輸出	有功脈衝輸出	■
	無功脈衝輸出	□
	時鐘脈衝輸出	□
LED報警	失壓、過壓報警	■
復費率及附帶功能	有源開關量輸入	□
	開關量輸出	□
	支持4個時區、2個時段表、 14個日時段、4個費率	□
	最大需量及發生時間	□
	上48月、上90日曆史凍結數據	□
	日期、時間	□
通訊	紅外通訊	■
	第一路通訊：RS485接口，同時支持Modbus、DL/T645	□
	第二路通訊：RS485接口，同時支持Modbus、DL/T645	□
測溫	支持3外置NTC測溫	□

(■：標配；□：可選)

DDS1352、DDSD1352：

功能	功能說明	DDSD1352	DDS1352
電能計量	總電能計量（反向計入正向）	■	■
電能計量	3個月曆史電能數據凍結存儲	□	無
電量測量	U、I 、P、Q、S、PF、F測量	■	■
LCD顯示	8位段式LCD顯示	■	■
按鍵編程	3按鍵可編程設置密碼、通訊地址、波特率、復費率和通訊協議。	■	無
脈衝輸出	有功電能脈衝輸出	■	無
復費率	4個時區、2個時段表、14個日時段、4個費率	□	無
通訊	RS485接口，MODBUS-RTU、DL/T645-97 、DL/T645-07協議	□	□
通訊	紅外通訊	■	無
