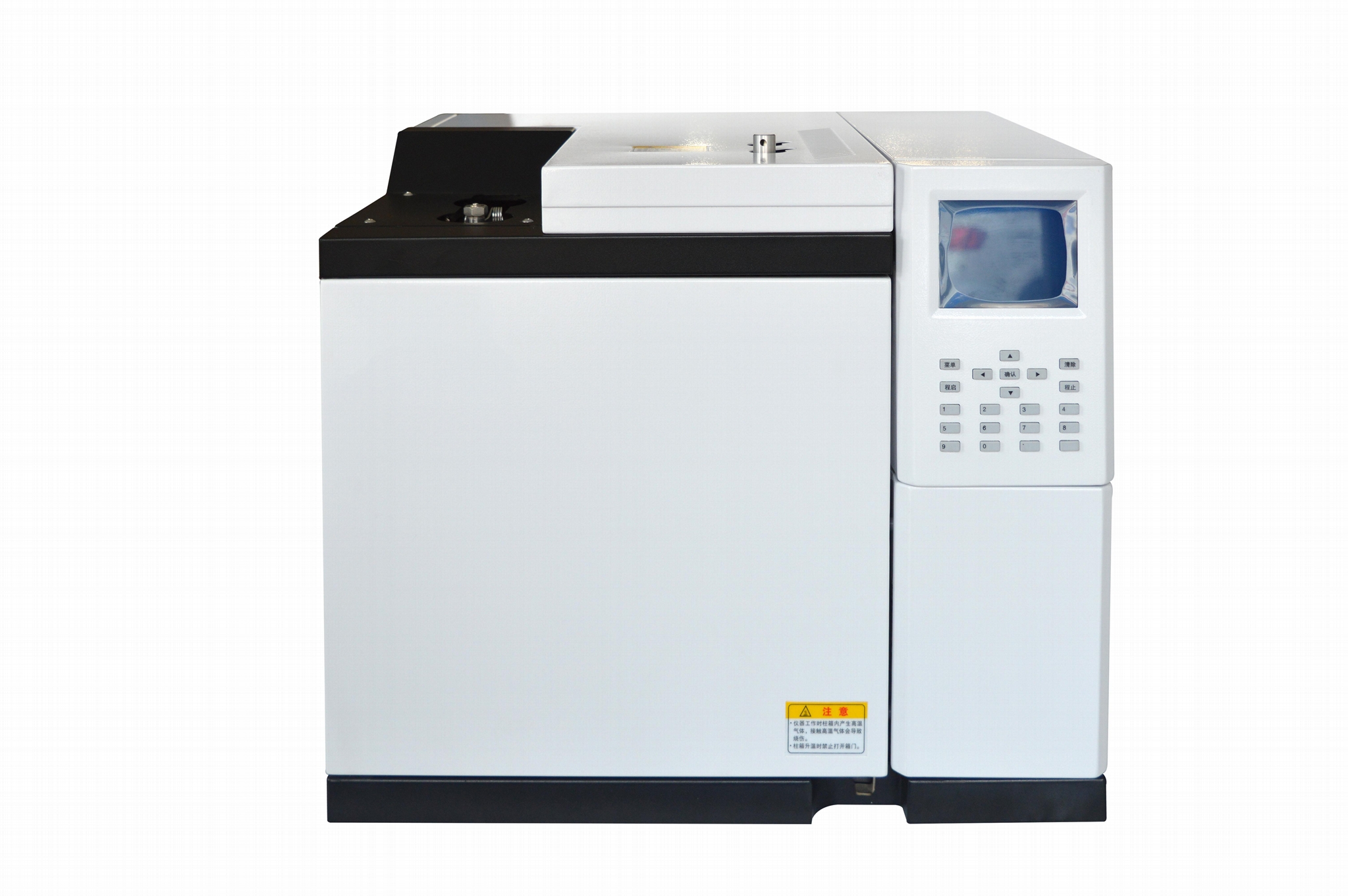

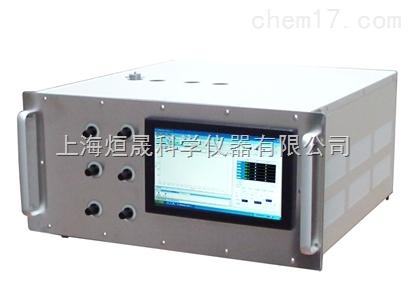

GC-7890氣相色譜儀（電力系統專用）

本儀器採用LCD中文大屏幕顯示器，全微機控制系統的新型色譜儀器。該儀器具有掉電保護、超溫保護、斷氣保護、開機自檢故障診斷提示功能。

 GC-7890SD電力系統專用氣相色譜儀氣路流程設計，符合GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》中的指標要求，同時具有更高靈敏度和精度。採用雙柱並聯，三檢測器（FIDI、TCD、甲烷轉化爐FIDII）流程，實現一次進樣完成絕緣油中溶解氣體組分(包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。廣氾應用於供電局、發電廠沖油電器（包括變壓器、電抗器、電流互感器、電壓互感器、充電套管、氣體繼電器）等發、供電企業，判斷運行中的充油電器是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段，

也是充油電器製造廠家對其設備進行出廠檢驗的必要手段。





主要技術指標：

●320×240圖形大屏幕實現中、英文顯示，參數設置簡單直觀；

●完善的自診斷功能，能使用戶方便的檢查故障部位和故障類型；

●可靠的抗干擾系統，出現電源波動或瞬間斷電等情況都不會影響儀器正常工作；

●完善的溫度過熱保護及鉑電阻開路、短路報警功能，保証溫度不失控；

●載氣壓力監視系統，實現保護色譜柱、TCD、ECD的功能；

●採用先進的FLASH記憶系統，使得數據保護不再受困于電池的失效；

●高穩定、高靈敏的微電流放大技術使FID檢測限顯著提高；

●新型的熱導檢測器靈敏度更高；

●儀器可選配內置AD轉換電路，直接數字輸出色譜信號；

●儀器可選配XS-H2000工作站，實現在PC上完成控制與分析的全部工作；

●儀器氣路系統可選配電子流量顯示；

●新型的氣路控制閥件，保証分析參數的重複性；

●毛細管系統具有分流和分流/不分流進樣方式；

●后開門技術實現近室溫工作，9階程序升溫；

●儀器可選配手動/自動FID,FPD點火裝置

主要技術指標：

1、 氫火焰離子化檢測器(FID)：

圓筒型收集極結構設計，石英噴嘴，響應極高

檢測限：≤8×10-12g／s(正十六烷/異辛烷)

基線噪聲：≤2×10-13A

基線漂移：≤2×10-12A/30min

線性：≥106

自動點火

穩定時間：十分鐘

2、熱導檢測器(TCD)：

採用半擴散式結構

電源採用恆流控制方式

靈敏度：≥4000mV·ml／mg(正十六烷/異辛烷)。

基線噪聲：≤20μV。

基線漂移：≤100μV/30min。

線性： ≧104

3、大屏幕LCD液晶顯示：

清晰顯示各路溫度的設定值，實測值和保護值

實時顯示儀器狀態

觸摸式鍵盤，菜單式操作

可通過鍵盤點火併通橋流

4. 定量重複性:RSD≤3%



• 定性重複性:RSD≤1%



6.最小檢測濃度：

檢測組分	H2	O2	CO	CO2	CH4	C2H6	C2H4	C2H2
檢測濃度	5ppm	5ppm	2ppm	2ppm	0.1ppm	0.1ppm	0.1ppm	0.1ppm



實 驗 報 告





進樣時間：2016年09月23日，15時20分30秒，

打印時間：2015年09月23日，15時52分30秒

取樣日期：

取樣地點：

設備名稱：

取樣部位：





打開的譜圖文件：C:\XS-H2000InsulationOil\program\018.hw



──────────────────────────────────────────

序號   保留時間 名稱       濃度       校正因子     峰面積      峰高      理論塔板數

───────────────────────────────────────── ─

1      0.119    氫         1970.67    0.0328907    60844       41149     152

2      0.614    一氧化碳   541.97     0.000178501  2918105     322755    108

3      3.853    二氧化碳   1845.66    0.00019909   5197400     132500    225

4      5.102    甲烷       114.24     0.000195157  453316      220942    144270

5      5.994    乙烯       240.21     0.000146577  717084      172962    48777

6      6.233    乙烷       315.36     0.000135169  761025      146221    33470

7      6.731    乙炔       100.60     0.00012591   383623      62007     27619

──────────────────────────────────────────





總烴濃度：770.41

三比值編碼：110

故障類型判斷：電弧放電

故障實例：線圈匝間、層間短路，相間閃絡、分接頭引線間油隙閃絡、引線對箱殼放電、線圈熔斷、分接開關飛弧、因環路電流引起電弧、引線對其他接地體放電等





儀器配置清單：

名稱	配置	數量	廠家
氣相色譜儀	GC-7890主機	1台	上海烜晟
檢測器	FID檢測器	2套	上海烜晟
	TCD檢測器	1套	上海烜晟
	轉化爐	1套	上海烜晟
色譜柱	不鏽鋼填充柱（變壓器油專用）	2根	上海烜晟
工作站	XS-H2000雙通道	1套	上海烜晟
標氣	氫氣、甲烷、乙烯、乙烷、乙炔、一氧化碳、二氧化	1瓶	上海
氣源	SN-300氮氣發生器	1台	上海烜晟
	SH-300氫氣發生器	1台	上海烜晟
	SA-3L空氣發生器	1台	上海烜晟
震盪儀	ZD-701多功能震盪儀	1台	上海烜晟
啟動工具包	雙向針頭、卡套、小膠帽、注射器、標氣取樣閥	1套	上海烜晟
電腦、打印機		1套	自備





















上海烜晟科學儀器有限公司

售后服務承諾書



在您的支持和信任之下，為保障您的利益，使您得到更好更優質的服務，我公司在此做出如下承諾：

    1、安裝調試：我公司負責免費安裝調試、培訓操作人員，並免費為用戶提供技術支持，包括色譜儀硬件所需技能、軟件升級、校驗方法等，直到用戶分析使用人員能獨立操作為止。



　　2、產品保修：我公司出售的所有產品保修期為一年，保修期內免費上門維修，(人為因素或不可抗拒的自然現象所引起的故障或破坏除外)。保修期滿后提供有償服務(收取一定的成本費用)。



　　3、故障響應：我公司承諾，對客戶的電話，我方2小時內做出反應，在接到報修通知后，兩個工作日內趕到現場並解決問題。



　　4、售后技術服務：提供及時、完善的技術及商務咨詢;提供完備的技術資料;提供終身免費的技術支持及使用指導服務;用戶可以通過售后電話咨詢有關技術問題，並得到明確的解決方案。售后服務電話:021-67881108



　　5、在保修期內，以下情況將實行有償維修服務：



　　(1)由於人為或不可抗拒的自然現象而發生的損坏;



　　(2)由於操作不當而造成的故障或損坏;



　　(3)由於對產品的改造、分解、組裝而發生的故障或損坏。
