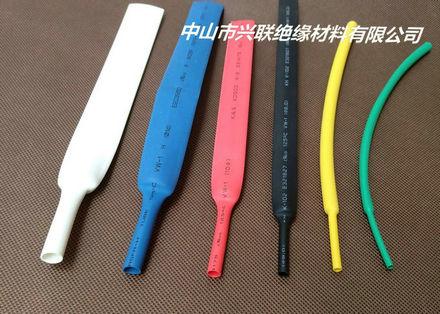

型號: | 环保阻燃型热收缩套管 |
---|---|
品牌: | 興聯 |
原產地: | 中國 |
類別: | 電子、電力 / 其它電力、電子 |
標籤︰ | 電工電線電纜 , 絕緣保護2倍 , 熱縮收縮套管 |
單價: |
¥0.2
/ 米
|
最少訂量: | 1 米 |
特點
● 收縮比2:1 3:1
● 低溫收縮
● 柔軟、高阻然
● 優異的物理、化學及電學性能
● 不含氯化合物PCBs、PCPs及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質,符合歐洲RoHS環保指令及SONY SS00259標準的環保要求。
● 可提供多種規格及顏色
溫度範圍
● 連續使用溫度:-55~125
● 最低起始收縮溫度:70℃
● 最低完全收縮溫度:110℃
認証/符合標準
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 1 and class3
性能指標
特性 |
項目 |
指標要求 |
測試方法 |
典型值 |
|
物理特性 |
軸向收縮率 |
5% max. |
ASTMD2671 |
≤5% |
|
同心度 |
70% min. |
ASTMD2671 |
≥70% |
||
抗張強度 |
10.4MPa min. |
ASTMD638 |
≥14.0MPa |
||
斷裂伸長率 |
200% min |
ASTMD638 |
≥400% |
||
熱衝擊 |
無裂痕 |
ASTMD2671 |
通過 |
||
低溫柔軟性(–55℃,4小時) |
無裂痕 |
ASTMD2671 |
通過 |
||
熱老化158℃,168小時 |
|||||
老化后抗張強度 |
初始值的70%以上 |
ASTMD638 |
≥90% |
||
老化后斷裂伸長率 |
100% min. |
ASTMD638 |
≥300% |
||
電學特性 |
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
UL224 |
通過 |
|
絕緣強度 |
19.7KV㎜ min. |
ASTMD2671 |
25KV/mm |
||
體積電阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
||
化學特性 |
銅腐蝕 |
無腐蝕 |
ASTMD2671 |
通過 |
|
銅穩定性 |
伸長率≥100% |
ASTMD2671 |
通過 |
||
阻燃性 |
VW﹣1 |
UL224 |
通過 |
||
規格尺寸
規 格
|
收縮前(mm) |
收縮后(mm) |
包 裝
|
||
內 徑 |
壁 厚 |
內 徑
|
壁 厚
|
||
Φ0.8 |
1.0±0.2 |
0.15±0.05 |
0.5 |
0.25 |
200 |
Φ1.0 |
1.5±0.3 |
0.20±0.05 |
0.6 |
0.33 |
200 |
Φ1.5 |
2.0±0.3 |
0.20±0.05 |
0.75 |
0.36 |
200 |
Φ2.0 |
2.5±0.3 |
0.25±0.05 |
1.0 |
0.44 |
200 |
Φ2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.44 |
200 |
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
1.5 |
0.44 |
200 |
Φ3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.44 |
200 |
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
2.0 |
0.44 |
200 |
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.44 |
200 |
Φ5.0 |
5.5±0.3 |
0.25±0.05 |
2.5 |
0.56 |
100 |
Φ6.0 |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.56 |
100 |
Φ7.0 |
7.6±0.3 |
0.30±0.06 |
3.5 |
0.56 |
100 |
Φ8.0 |
8.6±0.3 |
0.30±0.06 |
4.0 |
0.56 |
100 |
Φ9.0 |
9.6±0.3 |
0.30±0.06 |
4.5 |
0.56 |
100 |
Φ10.0 |
10.7±0.4 |
0.30±0.06 |
5.0 |
0.56 |
100 |
Φ11.0 |
11.7±0.4 |
0.30±0.06 |
5.5 |
0.56 |
100 |
Φ12.0 |
12.7±0.4 |
0.30±0.06 |
6.0 |
0.56 |
100 |
Φ13.0 |
13.7±0.4 |
0.35±0.07 |
6.5 |
0.69 |
100 |
Φ14.0 |
14.7±0.4 |
0.35±0.07 |
7.0 |
0.69 |
100 |
Φ15.0 |
15.7±0.5 |
0.35±0.07 |
7.5 |
0.69 |
100 |
Φ16.0 |
16.7±0.5 |
0.35±0.07 |
8.0 |
0.69 |
100 |
Φ18.0 |
19.0±0.5 |
0.40±0.10 |
9.0 |
0.77 |
100 |
Φ20.0 |
21.0±0.5 |
0.40±0.10 |
10.0 |
0.77 |
50 |
