管材標準

管材顏色

五、PE管材性能特點：

2.  耐腐蝕：聚乙烯是惰性材料，除少數強氧化劑外，可耐多種化學介質的侵蝕，無電化學腐蝕，不需要防腐層。

4.  流阻小：聚乙烯給水管內壁絕對粗糙係數不超過0.01，可有效降低供水消耗。

6.  優良的繞性：聚乙烯管的繞性使聚乙烯給水管可以盤卷宗，以較長的長度供應，避免了大量的接頭和管件，增加了該材料對於管線的經濟價值。

六、PE管材應用領域：

2.  食品、化工領域輸送系統

4.  園林綠化管網

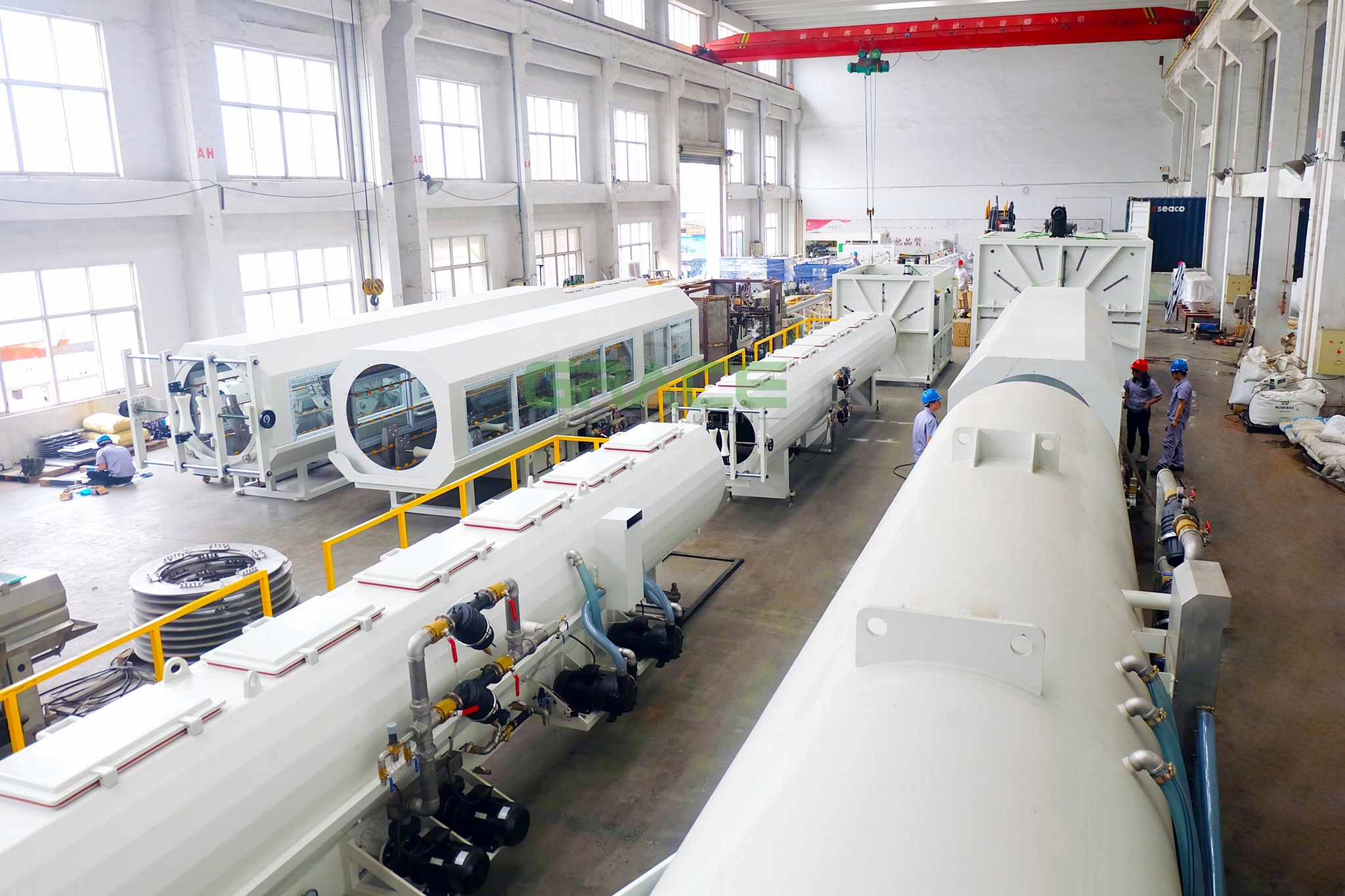

PE80、PE100管材原料特性

一、承壓塑料管道基礎樹脂的特性

第二、第三代管材用PE不僅顯著增加了長期強度，而且提高了耐環境應力開裂等性能。在同樣使用的壓力下可以減少壁厚，增加輸送截面，提高輸送能力。由於經濟效益明顯，可應用到直徑較大、使用環境較差的場合（如低溫地區、海底）。因此承壓PE管的應用領域非常廣闊。

二、國內PE80、PE100管材料的開發及市場現狀

      近年來，我國聚乙烯管材發展迅速，但其專用料的發展卻跟不上管材生產的步伐，而且相對滯后。目前，雖然從國外引進了几條生產線也開始生產PE80和PE100等級的聚乙烯管材料，但仍存在牌號不齊、規格不配套的現象，每年都要進口大量的專用樹脂。PE80以上等級的聚乙烯管材料每年要進口數萬噸以上，主要用於製造燃氣管、各種給水管材等壓力管道系統。現在給水管也有不少企業用較好的國產管材專用料，如上海石化YGH041T（PE100）、齊魯石化的DGDB2480H、燕化的6100M和金菲的TR480等。

上海石化採用北歐化工“北星雙峰”技術生產的牌號為YGH051T（PE80）（MFR0.75、密度0.94）、YGH041T（PE100）（MFR 0.4、密度0.949）高附加值黑色管道料，填補了國內空白，並通過了瑞典國家測試和鑑定以及按ISO9080標準進行的PE100長期性能的認証。這標誌着國產的PE100聚乙烯管道專用料首次獲得了國際“通行証”，同時體現了我國承壓管道PE基礎樹脂技術領域的巨大突破。

燕山石化公司于2001年開發的HDPE6100管材專用料，已通過中石化鑑定，它屬於中空擠塑產品。另外該公司生產的高品質的管材專用料HDPE 6380M是國內最早開發的雙峰分子量分布的高等級管材料，性能達到PE80管材料的要求。

（三）國內常見進口PE80、PE100管材料牌號及特性

（一）Atofin公司借助于其專有的雙環管工藝，開發出了代表第四代管材樹脂的新產品，這種新型的雙峰乙烯-己烯共聚物家族的第一代產品被稱為FinatheneXS10，其熔體流動速率（MFR）為0.3g/10min，密度為（0.950～0.959）g/cm3。實驗表明，新型樹脂在物理性能上超過所有第三代樹脂，具有卓越的耐慢速裂紋生長和耐快速開裂擴展性能，並且是第一個耐性超過己烯共聚中密度聚烯材料的高密度材料。使用己烯代替傳統的丁烯做共聚單體，使FinatheneXS10比一般的PE100具有更均勻的擠出性能。

      Solvay聚烯烴歐洲公司于最近推出了壓力管用的PE100新牌號――Eltex TUX100，為高性能交聯HDPE化合物。這種材料是專為管材而開發的，適於做特殊條件下的氣體分配管，輸送石油產品、液體化學品及熱水。EltexTUX100可用生產PE100管的標準設備進行加工。Solvay稱該牌號比PE100具有更優異的性能，具體表現為：高溫下具有更高的壓力強度，更好的耐腐蝕性和耐化學品性；極高的耐慢速開裂性能，更好的耐快速裂紋增長性；較高的耐磨損性和刮痕性。

      韓國三星通用化學品公司于2005年成功地開發出了具有高強度、高耐壓的HDPE新型材料，並取得了PE112的國際認証。該材料是用串聯的雙反應釜工藝生產的，由此生產出的HDPE在高摩爾質量部分可產生很多縛結分子，這樣其在耐蠕變性和耐慢速開裂性能之間可得到較好的平衡，同時還保持了良好的加工性能。PE112與現有的雙峰PE100相比，可耐更高的工作壓力，從而可降低管壁厚度。製成相同直徑、相同工作壓力的管道時，PE112壁厚比PE100可減薄10%。PE112的熔體強度超過PE100，而且可用擠出成型法生產直徑更大的管道而不出現管壁熔垂。用注塑成型法生產管件時，其加工性能與PE100相似。用這種新材料可製成最大直徑為1600mm的高耐壓管。

      Boreali、Solvay和Fina等公司正在開發第四代管材樹脂PE125，這是通過PE交聯實現的，其可使PE管在壁很薄的情況下耐更高的壓力。但目前交聯PE管材的成本比傳統的PE管成本高約5倍，只有當生產技術進一步改進時，其成本纔有可能降低。
