• 產品信息
• • 規格型號：NQZB100-060-024I
  • 輸入電壓： 60V
  • 輸入電壓範圍： 45V~75V
  • 輸出電壓：24 V
  • 輸出電流： 0~5A
  • 規格尺寸：80*50*35mm
  • 毛重：1kg
  • 淨重：0.3kg
  • 保修期：12個月



適用範圍： 本產品是直流電壓轉換的專業設備，適用於各種因直流電源應用而需要電壓轉換的設備，如電動叉車、高爾夫球車，電動觀光車，電動環衛車等各種電動車輛，以及太陽能/風能等直流電源的電壓轉換。



產品優點：

1. 寬電壓輸入，可偏差±20%，適合蓄電池應用（單位電壓1.65V~2.5V）；

2. 同步整流轉換效率≥93%，高于其他同類應用產品；

3. 本產品內部均設計有過流保護、短路保護等保護電路；

4. 專業工程師精心設計的電路，保証產品系統、高效、穩定的運行；

5. 功率儲備、散熱儲備充足，可供長時間工作；

6. 專用鋁型材外殼，有利於散熱、保護產品，體型小巧，安裝方便；

7. 產品質量過硬，適用於各種環境，防護等級IP55；

8. 性價比高

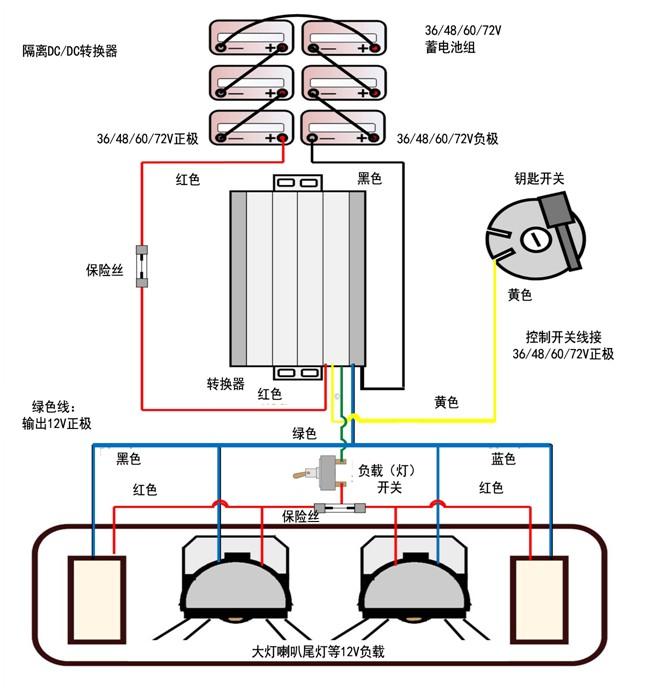

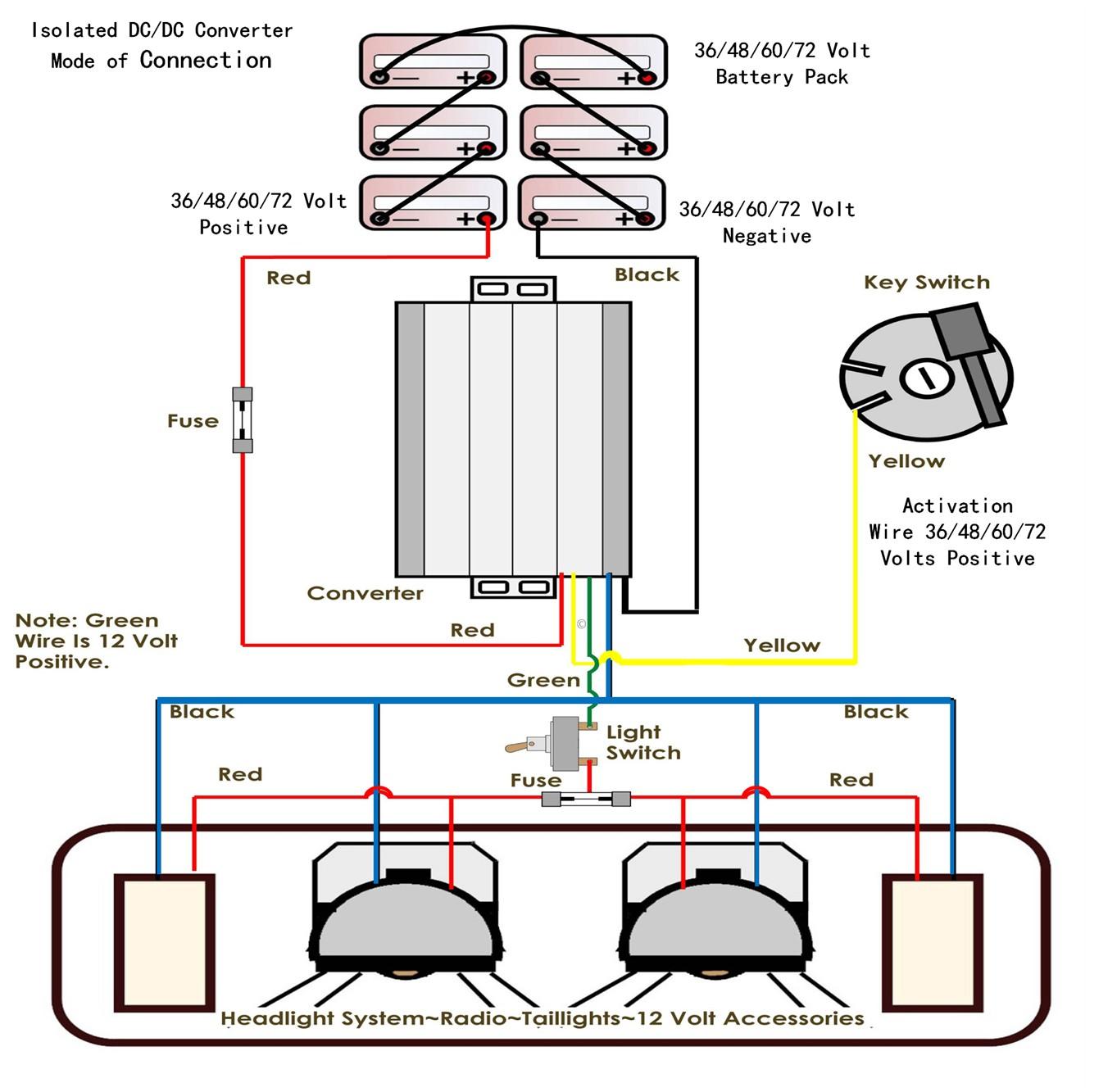

非隔離DC/DC轉換器接線方式：

接線方式：

1.紅線接輸入正極（蓄電池正極）

2.黃線接鑰匙開關接輸入正極

3.綠線接輸出正極（負載正極）

4.黑線接輸入及輸出負極（蓄電池負極，負載負極）

外形及外部線路：

安裝尺寸

維護：

1.應安裝于散熱條件良好的空間，長時間滿載、重載應用須保証轉換器的地面與其他金屬面接觸良好，可塗導熱膏，以利於熱傳導；

2.轉換器界限時，應注意正負電源不接反；

3.試用期間應注意排除短路過載等故障，長時間短路/過載會損坏設備；

4.使用過程中應注意清除設備表面灰塵等影響散熱的雜物。



本產品保修: 一年



注意：產品在以下範圍內不予保修：

1.本產品外殼有嚴重變形或者自行拆封過的；

2.本產品接線錯誤導致的損坏，包括電源正負極或輸入輸出接反

3.其他人為損坏。
