主要技術特征

1．扣壓膠管內徑：  φ6～φ51 mm

2. 張口：       120 mm

3. 收擴量：        ±25 mm

4．標尺精度：      0.02 mm

5. 功    率：      4KW (油泵電機)

6. 扣壓力：    540 T

7. 泵額定壓力:     30 MPa

8. 油泵排量：      14 L/min

9. 外形尺寸：      800×620×1300（mm）

10.重    量：      200Kg

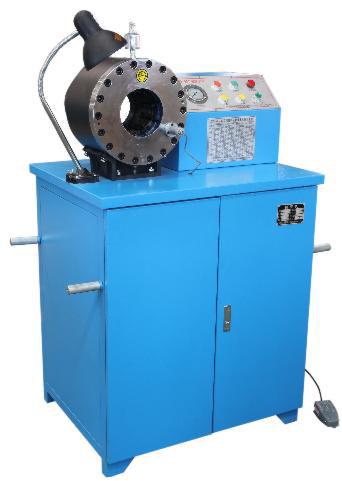

我廠生產的DSG-250C型鎖管機適用於工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管總成的扣壓加工。具有體積小、重量輕、功能多、開模快、易操作、好維修等優點。

三.注意事項

1．扣壓時要盡可能將接頭置於模具中心，不要壓在六角螺母上。

2.防止工具和其他異物進入鎖頭。

3.每次在工作完畢后必須使八塊模座張開到最大程度，這樣可使彈簧處於張開狀態。否則將損坏彈簧。

4.工作時不要把手伸進鎖頭內，以確保人身安全。維修時必需切斷電源。

公司全體員工秉承“誠信第一、質量至上，價格最優，服務一流”的原則，愿與您攜手並進，共創輝煌，熱烈歡迎你來電來函洽談業務，竭誠合作。

五 操作

1.機器初次使用時應空扣壓20～30次，觀察各部位均正常后方可使用。鎖管機在冬季使用時應空載扣壓20-30次，以使油溫增高一些。

2.按下開模按鈕，打開模具座。根據所扣壓膠管規格選用相應的模具安裝在模座上，並調整標尺刻度。（詳見技術參數參考表）

3.把帶有接頭的膠管置於鎖頭內適當位置，使得一次扣壓全部長度。

4.按下扣壓按鈕執行扣壓操作，直至鎖頭停止扣壓為止。

5.按下開模按鈕，取出扣壓成的膠管總成。用游標卡尺檢測扣壓后的管套外徑尺寸，如扣壓直徑與參數表不符，應精調標尺刻度，並重復上述操作，直到符合要求為止。

六試例

扣壓Φ19Ⅲ層膠管（按JB1885-77標準製造）

從鎖管技術參數參考表中查得Φ19Ⅲ層膠管膠套外徑扣壓前為39mm，扣壓后為35mm，應選用得模具內徑為Φ34，對應標尺為3.5。將內徑為Φ34模具置於模具內，並將標尺刻度旋至3.5處，將膠管剝皮后與接頭組裝好。

按“操作”中得步驟進行扣壓操作，扣壓完畢后測量管套外徑，如測得尺寸為Φ35 mm，則完成扣壓。如扣壓直徑不符，精調標尺后重新扣壓，例：測得尺寸為Φ35.5mm，則逆時針調整標尺1.75圈即可。因膠管及管套的生產廠家不同，產品的具體尺寸、材質可能不盡相同，因此表中數據僅供參考，具體扣壓尺寸應以壓力試驗為依據。

七 注意事項

1．扣壓時要盡可能將接頭置於模具中心，不要壓在六角螺母上。

2.防止工具和***異物進入鎖頭。

3.每次在工作完畢后必須使八塊模座張開到最大程度，這樣可使彈簧處於張開狀態。否則將損坏彈簧。

4.工作時不要把手伸進鎖頭內，以確保人身安全。維修時必需切斷電源。
