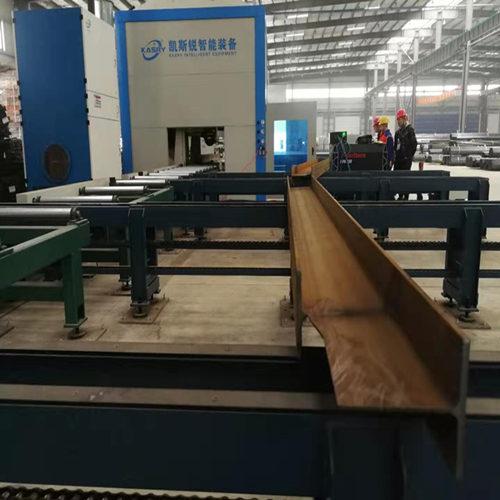

h型數控型鋼切割機，型鋼切割機器人模塊組包括（切割單元、輥輪架、送進小車和小車軌道、成品工件接料台）通過各傳輸輥道輸送到切割站，由切割站對H型鋼、工字鋼、槽鋼、角鋼任意相貫搭接形式，實現相貫口型及開孔的熱切割加工設備。

h型數控型鋼切割機，整個切割機組的總長度為28000mm，其中切割站的長2000mm，送料輸送輥道為14000mm，保証接受被切原材料12000mm。

h型數控型鋼切割機數控系統採用無限迴轉工作臂工作方式,分別完成H型鋼兩側翼板和腹板的切割，及開孔，鎖口等切割工藝。同時為提高切割效率,將切割過程分為3個過程,先由激光掃描型材的變形量，根據套料軟件系統優化出切割路線，可以實現總長12m的多型號型鋼的自動定位、自動誤差、多類型端頭的自動切割工藝。電氣設備主要由運動控制卡、PLC控制器和圖像採集卡組成,電氣設備集成在工控機中,由工控機負責統一的任務分配和狀態監控。
