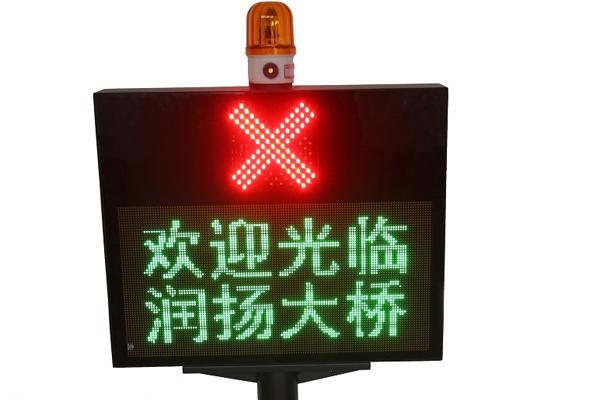

為滿足現有公路的收費要求，費額顯示器需能夠適應收費的需求，且具備顯示內容多樣化、功能集成化和便於升級擴展等幾個特點。費額顯示器集費額顯示、車道通行燈、黃閃警示、聲音喇叭報價于一體，適用於高速公路、國道、省道收費站等交通控制場所，安裝于收費站計重收費車道放行的左前方，顯示車輛的收費、通行及警示信息。

收費站費額顯示器技術指標

採用點陣顯示方式，分辨率為128*64；

顯示漢字採用16*16點陣方式，每行顯示8個漢字，zui多可顯示4行；

點陣模塊：ф3.75mm單紅色高亮管芯，點距：4.75mm；

顯示方式多種可調，可以實現上下、左右滾屏顯示，滾屏速度可調；

內含國標GB2312一二級漢字；zui多可顯示32個漢字或64個ASCII碼字符；

接口方式：標準RS232；波特率9600，停止位1，無奇偶校驗；

電源：AC220V±20％50Hz±4％；

發光強度：＞1500CD/㎡；

可視距離：＞30m；

工作溫度：-40℃～＋50℃；

工作濕度：10％～95％；

防護等級：IP65；

整機外殼採用不鏽鋼拉絲製成，顯示部分採用茶色亞克力板密封；

外型尺寸（寬×高×厚）mm：680×505×110，精度：±3mm。；

顯示區尺寸（寬×高）mm：（610±3）mm×（305±3）mm；

平均無故障工作時間不小於15000小時，平均故障修

理時間小於0.5小時；

可自動或手動多級（8級）調節發光強度，以防止在夜間產生眩光；長期暴露于太陽光的環境條件下，其可見性不能降低；

設備可選配聲音報價部分，聲音音量4級可調。（通過串口指令）

車道通行燈技術指標

車道通行燈固定于費額顯示器的內部上方，採用綠色“↓”和紅色“×”的顯示方式，具體指標如下：

1、顯示尺寸：120mm×120mm

2、顯示像素：高亮度紅色LED和高亮度綠色LED

3、控制電壓：DC5V

4、視角：>30°

5、可視距離：＞30m；

6、控制方式：通過串口控制，通過串口給費顯發送控制命令，控制通行燈的工作狀態。

黃閃警示技術指標

1、外型尺寸：Φ120*140mm

2、警示功率：>35W

3、警示聲頻：2KHz--6KHz

4、警示聲強：100-120DB（1米）

5、控制方式：通過串口控制，通過串口給費顯發送控制命令，控制黃閃的工作狀態。如有特殊要求，也可採用車道控制系統直接的控制方式，通過控制AC220V電壓來控制黃閃警示的狀態，此種控制方式布線需另作改動。

聲音報價部分：

1、聲音內容：原聲錄音，含交通行業各種收費用語；聲音音量可以通過車道控制系統進行調整；

2、聲音範圍：聲音報價可播放1型車到9型車；總重為0--9999.9T；超重0--999.9T（或顯示超載率0--0.9999），金額範圍0---99999元；

3、功率：15W；

4、控制方式：

A、通過串口命令下發，費顯內部的聲音芯片自動發聲。

B、如有特殊要求，也可通過車道控制系統的工控

機聲卡直接發聲，費顯只提供聲音功放部分。

(控制方式B布線需另作改動。)

使用說明

(一)硬件連接

收費站費額顯示器有兩條線路需要連接，一條為AC220V電源線，為費額顯示器提供電源，其zui大功率為150W。另外一條為RS232串口連接線，計算機的串口發送引腳接設備“收”，計算機的串口接收引腳接設備“發”，計算機的串口地引腳接設備信號地。

打開包裝箱后黃閃用螺絲固定在設備頂上，其兩根線分別接在黃閃端子“火線”和“控制”端子上。

(二)安裝方式

採用立柱進行安裝，為保証固定強度，立柱指標如下：

1、採用壁厚為2.5mm的鋼管製成；

2、表面噴塑處理，顏色為銀白色；

3、立柱的高度為850mm，直徑為Φ70mm；

4、立柱的底盤尺寸為Φ450mm，開四個腰型安裝孔，便於費顯角度調整。

具體的安裝時首先把連接線從底座孔穿過燈柱，然後通過螺母把底座固定在水泥地基上。把費顯安放在頂部的法蘭上，通過螺絲固定。

立柱安裝方法：

1.先將支柱置於車道一側適當位置，用M12膨脹螺栓、彈、平墊、螺母固定。

2.用M8×35外六角螺釘、彈、平墊、螺母(螺母在箱體內)，將箱體固定支柱上部法蘭上。

3.費顯的轉角可以靠鬆開膨脹螺栓后，轉動支柱來實現。
