產品背景

  隨着城市化水平的推進和提升，城市對於氣源的需求越來越大。我國有些城市在燃氣業中，開始引進新氣源，比如煉廠干氣、CNC等，這些新品種氣源的應用在一定程度上解決了氣源供應不足的問題，同時也提升了燃氣的質量，降低了供氣的風險。因此，加大生物質燃氣技術在城市供氣體系中的應用研究具有重要意義。

在諸多生物質利用方法中，生物質氣化以其高效率、低成本、使用和運輸方便等諸多優點越來越受到人們的關注。氣化就是利用氣化介質將含碳物料轉化成氫氣、一氧化碳、二氧化碳和甲烷等氣體的一個過程。根據不同的氣體介質，氣化可分為空氣氣化、水蒸氣氣化、空氣-水蒸氣氣化等；根據氣化反應器的不同，氣化又可以分為流化床氣化、固定床氣化、移動床氣化等。

生物質氣化過程可分為4個過程，即：固體燃料乾燥、熱分解反應、還原反應、氧化反應。但這些反應過程並不是相對獨立的，而是相互滲透，交錯分布的。而隨着氣化溫度的升高氣化產氣量逐漸增大，二氧化碳、氫氣、甲烷以及烴類氣體含量都有不同程度的增加，尤其是可燃組分濃度增大，改善了燃氣的質量。空氣-水蒸氣氣化劑能使氫氣和二氧化碳的體積分數明顯上升。水蒸氣能促進生物質氣化生成的焦油進一步裂解，生成甲烷和CnHm等氣體產物。而使用氣體分析儀來監測氣化過程中的氣體組分，有助于我們掌控和優化生物質氣產氣工藝，提高產氣量及產氣品質。

天禹智控自主研發的在線紅外生物質氣分析儀TY-6331採用先進的NDIR非分光紅外技術和基於MEMS的TCD熱導技術，主要用於測量各種生物燃氣中的CO、CO2、CH4、H2、O2、CnHm 等六種氣體體積濃度及熱值。



產品詳情

1、產品實拍

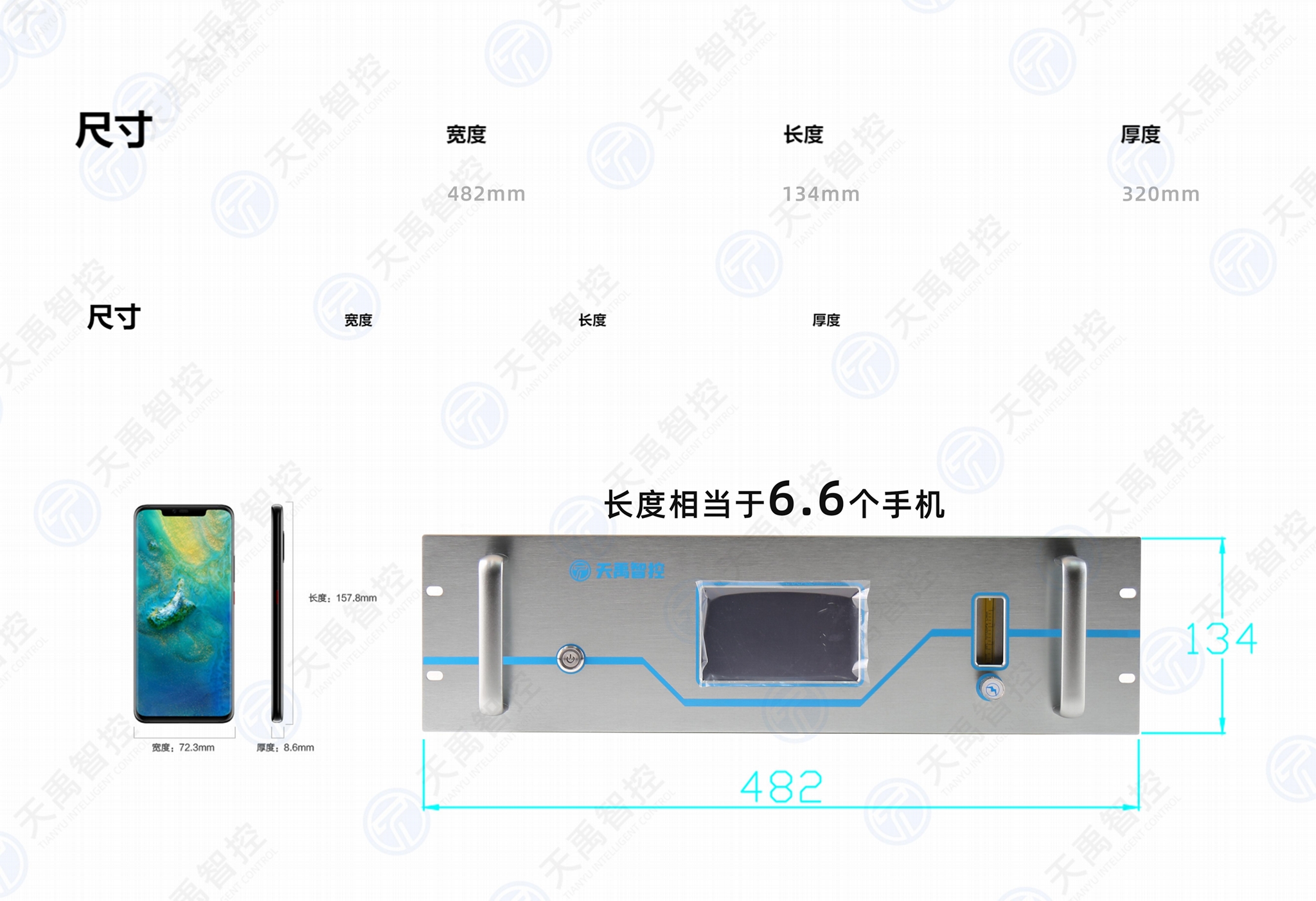

2、尺寸482x134x320mm

3、重量

4、產品介紹

在線紅外生物質氣分析儀TY-6331採用國際最先進的NDIR非分光紅外技術和基於MEMS的TCD熱導技術，主要用於測量各種生物燃氣中的CO、CO2、CH4、H2、O2、CnHm 等六種氣體體積濃度及熱值。

武漢天禹智控研發的在線紅外煤氣熱值分析儀標準化3U機箱、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。

適用於生物氣化、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。

5、優勢、特點

（1）標準化3U 機箱設計，鋁合金拉絲面板機箱，外觀時尚，科技感強，儀器重量輕。

（2）採用進口NDIR非分光紅外傳感器和TCD熱導氣體傳感器。

（3）儀器測量樣氣中的CO、CO2、CH4、H2、O2、CnHm六種氣體的體積濃度同時輸出熱值。增加超量程限值使能功能，量程範圍內保証測量精度，超量程可測量，提供測量值參考。

（4）熱值自動計算、熱值單位Kcal/m3和Mj/m3可以自由切換。

（5）儀器內部氣體干擾自動修正，保証測量結果無干擾。

測量CnHm濃度，保証焦爐煤氣、混合煤氣、發生爐煤氣、秸稈燃氣等氣體熱值的準確性。

修正CnHm氣體對CH4測量結果干擾，精確測量CH4的濃度。

修正CO、CO2、CH4對H2測量結果干擾，精確測量H2的濃度。

修正CO、CO2測量結果干擾，精確測量CO、CO2的濃度。

氣體采樣流量變化對H2熱導傳感器測量結果無影響。

（6）儀器具備用戶校準通氣濃度智能判定功能，防止用戶出現誤操作，導致儀器無法使用。

（7）儀器響應時間快，可實現7*24*365連續監測。

（8）儀器自動采樣分析檢測、測量速度快，使用無耗材。

（9）設備操作簡單，人員現場培訓后即可操作使用。

（10）設備既適用於工業現場連續監測，又適用於化驗室氣囊取樣分析。

（11）中、英文軟件操作系統可自由切換。

（12）儀器軟件功能強大，具備數據自動存儲、查詢、刪除、USB導出等功能。曆史數據存儲站點名稱可自定義（支持中文輸入），測量數據存儲時間間隔可自定義設定。

（13）具備RS-485數字輸出接口

（14）產品模塊化設計、可遠程升級軟件版本。

6、技術參數

（1）測量指標：CO、CO2、CH4、H2、O2、CnHm（可以任意選擇1-6種組分）的濃度，熱值顯示

（2）測量方法：

CO、CO2、CH4、CnHm ：NDIR非分光紅外

H2：TCD熱導， O2：ECD電化學

（3）量程：CO：0-75%，CO2：0-25% ，CH4：0-40%，H2：0-75%，O2：0-25%，CnHm：0-5%

        （量程可根據用戶實際需求配置）

（4）分辨率：CO、CO2、CH4、H2、O2、CnHm：0.01%

（5）精度：CO、CO2、CH4、CnHm：≤±1%FS

H2、O2：≤±2%FS

（6）重複性誤差：CO、CO2、CH4、H2、O2、CnHm：≤1%

（7）最佳流量：0.7-1.2L/min

（8）進氣壓力：2kPa-50kPa

（9）樣氣要求：無塵、無水、無油

（10）響應時間：T90＜10s（NDIR）

（11）信號輸出：RS-485數字輸出

（12）工作電源：220V

7、現場案例

應用領域

適用於生物氣化、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。
