深圳市欣瑞特自動化設備有限公司供應銷售西門子SIMODRIVE 611電源模塊6SN1123-1AA00-0CA2

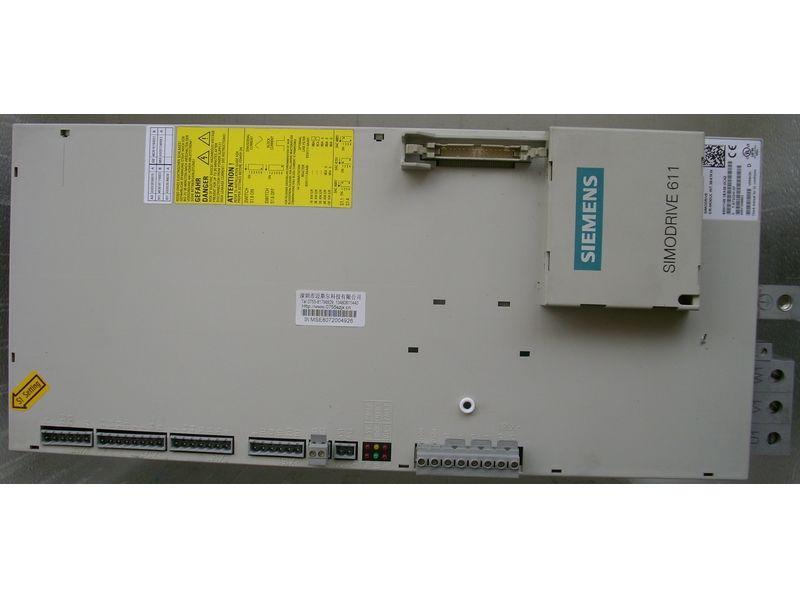

西門子SIMODRIVE 611電源模塊6SN1123-1AA00-0CA2



電樞短路、直流制動



可通過參數 p1231[0 n] 對“電樞短路”或“直流制動”進行設置。電樞短路或直流制動的當前狀態在 r1239 中可見。

電樞短路

可使用此功能制動永磁同步電機。此時同步電機的定子繞組發生短路。這會在旋轉的同步電機中產生電機制動電流。

在下列情況下適宜採用電樞短路：

• 需要進行無回饋的制動

• 需要在電源斷電時進行制動

• 使用無回饋能力的電源模塊時

• 存在定位偏差（例如出現編碼器故障）卻仍需制動電機時。

可在內部通過電機模塊或在外部通過帶制動電阻的接觸器迴路接通電樞短路。

電樞短路制動相比機械制動的優勢在於：內部電樞短路制動的響應時間僅為數毫秒。而機械制動的響應時間約為 40 毫秒。對於外部電樞短路制動，接觸器的慣量使得其響應時間超過 60 毫秒。

警告 牽引負載可導致電機旋轉 在牽引負載（即可對電機產生牽引力的負載）上如果沒有配備額外的機械抱閘，使用電樞短路可導致電機旋轉。電機轉動可導致人員傷亡。 在牽引負載上，電樞短路制動必須配合一個機械抱閘一起工作。



直流制動

可使用此功能將異步電機制動至靜止狀態。在直流制動中會將直流電注入異步電機的定子繞組。

在危險情況下適宜使用直流制動，例如：

• 無法受控關閉驅動時

• 未使用具有回饋能力的電源模塊時

• 未使用制動電阻時

警告 牽引負載可導致電機旋轉 在牽引負載（（即可對電機產生牽引力的負載））上執行直流制動時，去磁期間內電機可能會旋轉，從而可造成人員傷亡。額外配備的機械抱閘只有在去磁時間結束后纔會抱住已經開始旋轉的電機，因此它無法安全阻止電機旋轉。 請勿在牽引負載上使用直流制動。



內部電樞短路制動



在使用內部電樞短路制動時，電機繞組通過電機模塊短路。

前提條件

• 此功能適用於書本型和裝機裝櫃型電機模塊。

• 使用短路安全的電機 (p0320

• 使用的是以下電機類型中的一種：

  • - 旋轉永磁同步電機 (p0300 = 2xx)

  • - 直線永磁同步電機 (p0300 = 4xx)

• 電機模塊的電流 (r0209.0) 必須至少為電機短路電流 (r0331) 的 1.8 倍。

  提示 電源中斷情況下的內部短路制動 若在電源中斷的情況下仍需保持電樞短路制動，則必須對電機模塊的 24 V 電源進行緩衝。為此例如可為電機模塊使用獨立的 SITOP 或使用控制電源模塊 (CSM)。

設置

通過 p1231 = 4 設置內部電樞短路制動。

若 p1230 的信號源被設置為“1”信號，則會並觸發此功能。

禁用

若 p1230 的信號源被設置為“0”信號，則會取消此功能。 在由故障觸發此功能的情況下，必須消除故障並進行應答。

訂貨號：

6SN1118-0DG23-0AA1

6SN1118-0DH21-0AA1

6SN1118-0DJ23-0AA0

6SN1118-0DK23-0AA1

6SN1118-0DK12-0AA2

6SN1118-0DM23-0AA0

6SN1118-0DM31-0AA2

6SN1118-0DM33-0AA2

6SN1118-0NH01-0AA0

6SN1118-0NH01-0AA1

6SN1118-1NH01-0AA1

6SN1118-0AA11-0AA1

6SN1118-0AD11-0AA1

6SN1118-0AE11-0AA1

6SN1118-0BJ11-0AA0

6SN1118-0DG21-0AA0

6SN1118-0DG21-0AA1

6SN1118-0DG22-0AA1

6SN1118-0DG23-0AA0

6SN1118-0DG23-0AA1

6SN1118-0DH21-0AA1

6SN1118-0DH22-0AA0

6SN1123-1AA00-0AA1

6SN1123-1AA00-0AA2

6SN1123-1AA00-0BA1

6SN1123-1AA00-0BA2

6SN1123-1AA00-0CA1

6SN1123-1AA00-0CA2

6SN1123-1AA00-0DA1

6SN1123-1AA00-0DA1

6SN1123-1AA00-0DA2

6SN1123-1AA00-0EA1

6SN1123-1AA00-0EA2

6SN1123-1AA00-0HA2

6SN1123-1AA00-0JA1

6SN1123-1AA00-0KA1

6SN1123-1AA00-0LA1

6SN1123-1AA00-0LA3

6SN1162-1AA00-0AA0

6SN1123-1AB00-0AA1

6SN1123-1AB00-0AA2

6SN1123-1AB00-0BA1

6SN1123-1AB00-0BA2

6SN1123-1AB00-0CA1

6SN1123-1AB00-0CA3(1AB00-0CA2)

6SN1123-1AB00-0HA1

6SN1123-1AB00-0HA2

6SN1146-1AB00-0BA1

6SN1145-1BA01-0DA1(55KW)

6SN1145-1BA02-0CA1(36KW)

6SN1145-1BA02-0CA2(36KW)

6SN1145-1BB00-0EA1(80KW)

6SN1145-1BB00-0FA1(120KW)

6FX2001-2CB02

6FX2001-2CC50

6FX2001-2CF00

6FX2001-2FF00

6FX2001-2QF00

6FX2001-3CB02

6FX2001-3CC50

6FX2001-3EB02

6FX2001-3GB02

6FX2001-3GC50

6SL3120-1TE13-0AA4

6SL3120-1TE15-0AA4

6SL3120-1TE21-0AA4

6SL3120-1TE21-8AA4

6SL3120-1TE23-0AA3

6SL3120-1TE23-0AA4

6SL3120-1TE23-0AA4

6SL3120-1TE24-5AA3

6SL3120-1TE28-5AA3

6SL3120-1TE28-5AA3

6SL3120-1TE32-0AA4

6SL3120-2TE13-0AA4

6SL3120-2TE13-0AA4

6SL3120-2TE13-0AA4

6SL3120-2TE15-0AA4

6SL3120-2TE15-0AA4

6SL3120-2TE21-0AA4

6SL3120-2TE21-8AA3

6SL3130-6AE15-0AB1

6SL3130-6AE21-0AB1

6SL3130-6TE21-6AA4

6SL3130-6TE23-6AA3

6SL3130-7TE21-6AA4

6SL3130-7TE23-6AA3

6SL3130-7TE23-6AA3

6SL3130-7TE25-5AA3

6SL3130-7TE25-6AA3

6SL3130-7TE28-0AA3

6FC5357-0BB23-0AE0

6FC5357-0BB25-0AA0

6FC5357-0BB33-0AE0

6FC5357-0BB33-0AE1

6FC5357-0BB33-0AE2

6FC5357-0BB35-0AA0

6FC5357-0BB35-0AEO

6FC5357-OBB34-0AA0

6FC5357-0BB25-0AA0

6FC5357-0BB15-0AA0

6FC5357-0BB15-0AB0

6FC5357-0BB14-0AA0

6FC5357-0BB22-0AE0

6FC5357-0BB33-0AE3

6FC5357-0BB33-0AE1

6FC5357-0BB34-0AE1
