單模/單纖千兆/FC；支持1路五防一體化系統數據信號；支持1路雙向智能報警控制終端信號；支持2路五防一體化系統電話機信號；支持2路雙向模擬視頻信號；支持4路雙向開關量信號； 標準機架。型號：HY-2V(S)2D(S)4K(S)2P1GL；品牌：漢源高科

1、光纖種類：單模。

2、物理接口：FC接口、RJ11、RJ45、標準工業接線端子（RS485）、BNC。

3、傳輸距離：20KM。

4、語音類型：FXO/FXS。

5、串音衰減：≥65DB。

6、接口速率：10M/100M/1000M自適應。

7、工作模式：全雙工/半雙工自適應。

8、電磁兼容：EN50130-4，EN50028-1。

9、工作環境：0℃∽+60℃。

10、供電：AC220V。

11、傳輸速率：10M/100/1000Mps2。

12、路數：單模/單纖千兆/FC；支持1路五防一體化系統數據信號；支持1路雙向智能報警控制終端信號；支持2路五防一體化系統電話機信號；支持2路雙向模擬視頻信號；支持4路雙向開關量信號； 標準機架。

13、待機功耗：≤15W。

產品簡介

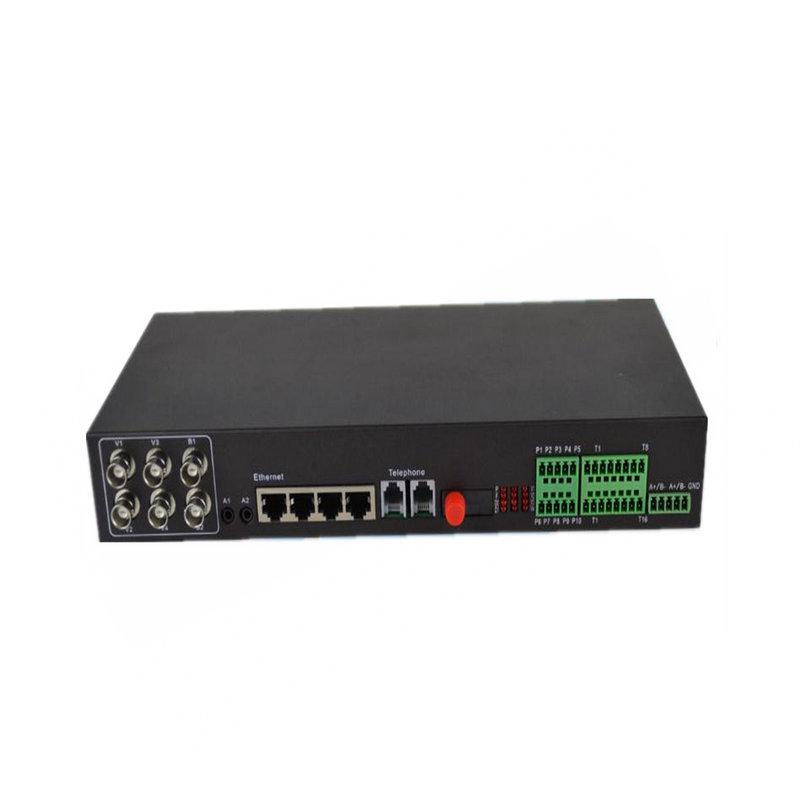

HY-2V(S)2D(S)4K(S)2P1GL哨位綜合多功能光端機系列產品是漢源高科（北京）科技有限公司為智能哨位信息化終端改造項目定製生產的綜合多功能光端機，該設備採用全數字無壓縮的實時波分復用技術，集視頻、數據、音頻、開關量、電話、以太網為一體進行傳輸的光通信設備。該設備支持高分辨率運動、靜止圖象無失真傳輸，克服了傳統模擬調頻、調相、調幅光端機多路信號同時傳輸時相互干擾、易受環境影響、傳輸質量低、穩定性差等缺陷。並且可根據用戶的實際需要進行配置，靈活實現各種組網方案，大大降低了組網成本，保護了用戶投資，

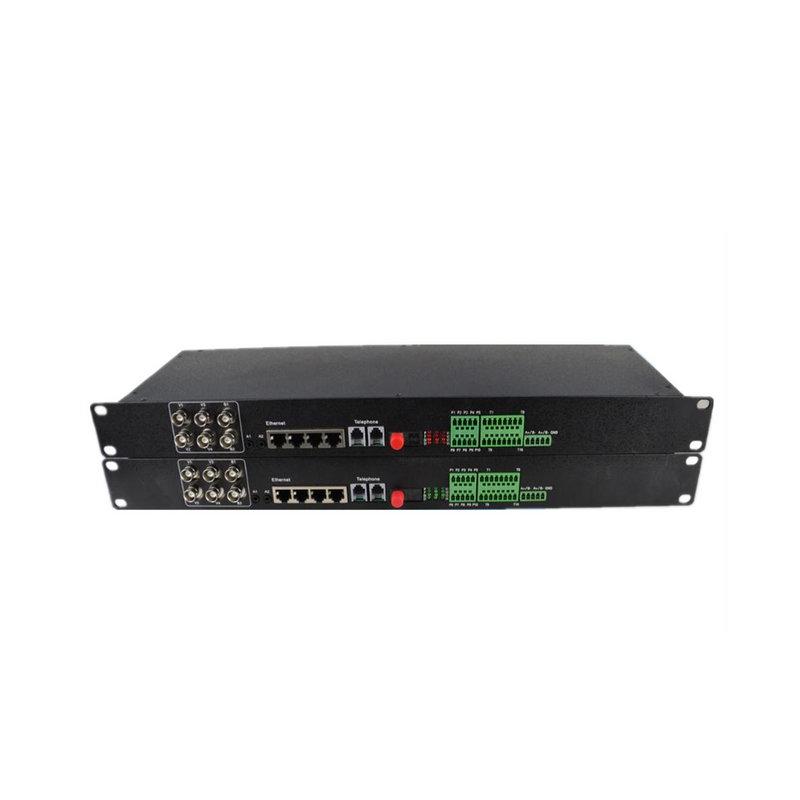

該機採用19英吋、1U機架式設計，集成度高，體積小，功耗低，工作可靠，安裝使用簡單方便。該款產品應用於武警大隊、武警中隊、武警支隊、監獄、哨所等國家重點安全單位的智能化哨位系統。也可適用於郵電、電力、銀行、高速公路、大型企事業單位、自動化智能小區、信息化終端、智能系統等諸多領域。

1.2、性能特征

光接口指標>>

波 長：1310nm（標準機型）或1550nm

發送功率：≥－12dBm

接收靈敏度≤－30dBm(BER≤10-11)

物理接口：FC，SC，ST

傳輸距離：單模標配20公里，可定製：120公里

視頻接口指標>>

物理接口：BNC 75-5座

視頻輸入/輸出：1Vpp 正負峰間電壓（75Ω）

視頻帶寬：5Hz – 10MHz

微分增益失真：<2%

微分相位失真：<0.7%

數據接口>> （選件）

物理接口：標準工業接線端子

協議標準：符合 EIA RS-232、RS-485標準

數據格式：NRZ

通信速率：<300Kbps

運行模式：單工/雙工

開關量接口>> （選件）

物理接口：標準工業接線端子

輸出方式：繼電器輸出

響應時間：<2ms

開關頻率：50Hz

以太網接口>> （選件）

物理接口：RJ45

網絡協議：IEEE 802.3i；IEEE 802.3u；IEEE 802.3x

接口速率：10/100M/1000M自適應

傳輸模式：全雙工/半雙工

轉發方式：存儲轉發，所有端口支持線速轉發



電話接口及信令>> （選件）

物理接口：RJ11

串音衰減：≥ 65dB

語音類型：FXO/FXS

交換機側：摘機阻抗<500Ω

挂機阻抗> 10KΩ

用 戶 側：環路阻抗≤ 2000Ω（包括話機

碼型：HDB3

空閑電路電壓≤ 50V

環路電流：25mA

摘機門限：8mA

極性反轉時延：<50ms

撥 號：脈衝撥號單脈衝失真<5ms

摘機時延：<100ms

鈴 流：遠端(FXS)鈴流發生器

頻率：25 Hz±3 Hz

幅度：75V±5Vrms

鈴流時延：<50ms

局端(FXO)鈴流檢測

幅度範圍：小38Vrms

尺寸/供電/功率>>

設備尺寸：標準1U，機架式

工作電壓：AC 220V

功率(滿載)：≤15W

工作環境>>

工作溫度：-20 ℃ ~ +70 ℃

存儲溫度：-40 ℃ ~ +85 ℃

相對濕度：5~95% (無凝霜)

電磁兼容：EN50130-4，EN50028-1

哨位多業務光端機訂貨信息:

多業務光端機-2路正反向視頻-2路反向視頻-8路正向開關量-8路反向開關量-1路雙向RS485-1路S232-2路電話-2路10/100/1000M以太網（物理隔離）-電源220VAC-FC接口-20Km-機架式；型號：HY-2V(S)2D(S)8K(S)2P2GL-V；品牌；漢源高科

2路正向視頻\2路反向視頻\1路1000M以太口\2路電話\4路正向語音\4路反語音\12路正向開關量\8路反向開關量\1路半雙工RS485，電源220VAC-FC接口-20Km-機架式；型號：HY-2V(S)1D(S)4A(S)12K(Z)8K(F)2P1GL；品牌：漢源高科

4路正向視頻-4路反向視頻-8路正向開關量-8路反向開關量-1路雙向RS485-1路RS232-2路電話-1路10/100/1000M以太網，電源220VAC-FC接口-20Km-機架式；型號：HY-4V(S)2D(S)8K(S)2P1GL；品牌：漢源高科

單模FC接口、1路網絡、4路正向視頻、1路反向視頻、2路電話、2路正向開關量、1路反向開關量、1路雙向485 。嵌入安裝（接收端標準1U機架式，發射端可嵌入哨位台內）；型號：HY-4V(Z)1V(F)1D(S)2K(Z)1K(F)2P1L；品牌：漢源高科

支持4路正向視頻，8路正向開關量，8路反向開關量，4路雙向RS485，1路RS232，2路電話。4路10/100/100M以太網（共享），電源220VAC-FC接口-20Km-機架式；型號：HY-4V(Z)5D(S)8K(Z)8K(F)2P4GL；品牌：漢源高科

4路正向視頻-8路正向開關量-8路反向開關量-1路雙向RS485-1路S232-2路電話-4路10/100/1000M以太網（共享）-電源220VAC-SC接口-20Km-機架式。型號：HY-4V(Z)2D(S)8K(S)2P4GL；品牌：漢源高科

8路視頻、1網口（武警專網）、2路電話、1路RS485雙向數據、8路開關量信號（6路正向開關量，2路反向開關量）。 型號：HY-8V(Z)1D(S)6K(Z)2K(F)2P1L；品牌：漢源高科
