qg-3iii型電動切軌機,電動鋸軌機,
1、電動機:
1)型號:1d100l-
2(y100l-2)
2)功率:3.0kw
3)轉速:2850r/min
2、薄片砂輪(主軸):
1)主軸轉速3060r/min
2)規格φ400×4×φ32mm
3)線速度≥70s/m(推薦使用80s/m)
3、切割時間60kg/m鋼軌,≤120s
4、薄片砂輪使用次數50kg/m使用≥4
次
60kg/m使用≥3次
5、整機質量≤54kg
基本結構與工作原理
工作原理:依據無齒鋸切削原理,利用擺動機構,使轉動的薄片砂輪軸線繞着鋼軌軸線沿着一定軌跡往復擺動,薄片砂輪對鋼軌進行切割。薄片砂輪迴轉平面與鋼軌斷面接觸長度較小,從而減少薄片砂輪的磨耗,提高薄片砂輪利用率及工作效率。
1、主運動:由發動機、驅動v帶傳動使主軸(薄片砂輪)旋轉。
2、進給運動:利用切割臂與擺臂的相對擺動,靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪旋轉面在擺臂(卡軌機構)中心平面旁側,並懸臂較長,因此鋸片可切到鋼軌底。
結構:
1、擺臂軸、套間為滾動摩擦,減小磨損,延長壽命。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構,質量輕、強度高。
3、裝夾機構具有防脫軌功能,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即使旋松夾緊螺杆,切軌機不發生傾斜。
4、發動機座為分體式鑄造鋁合金,減輕重量。
5、走行機構增設輔助輪,保証在地面推行時平穩。
6、電動機分為type.dia100l-2型(鑄鋁殼)、y100l-2型(鑄鐵殼)兩種,用戶可根據需要選用。其中鑄鋁殼電機質量較輕。

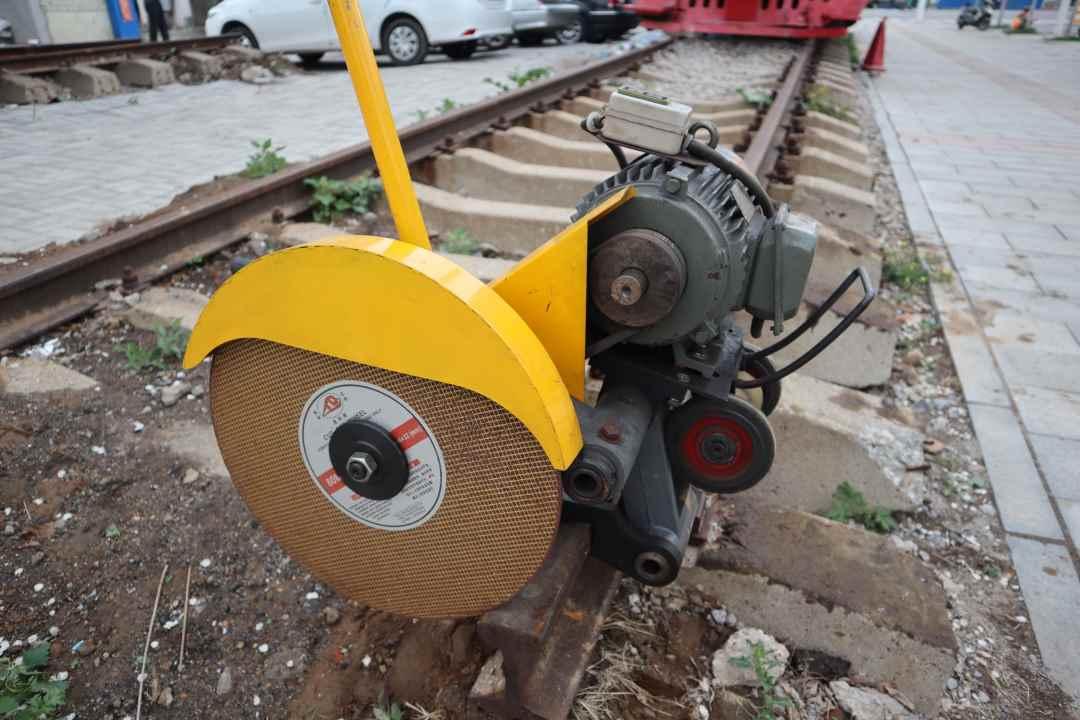

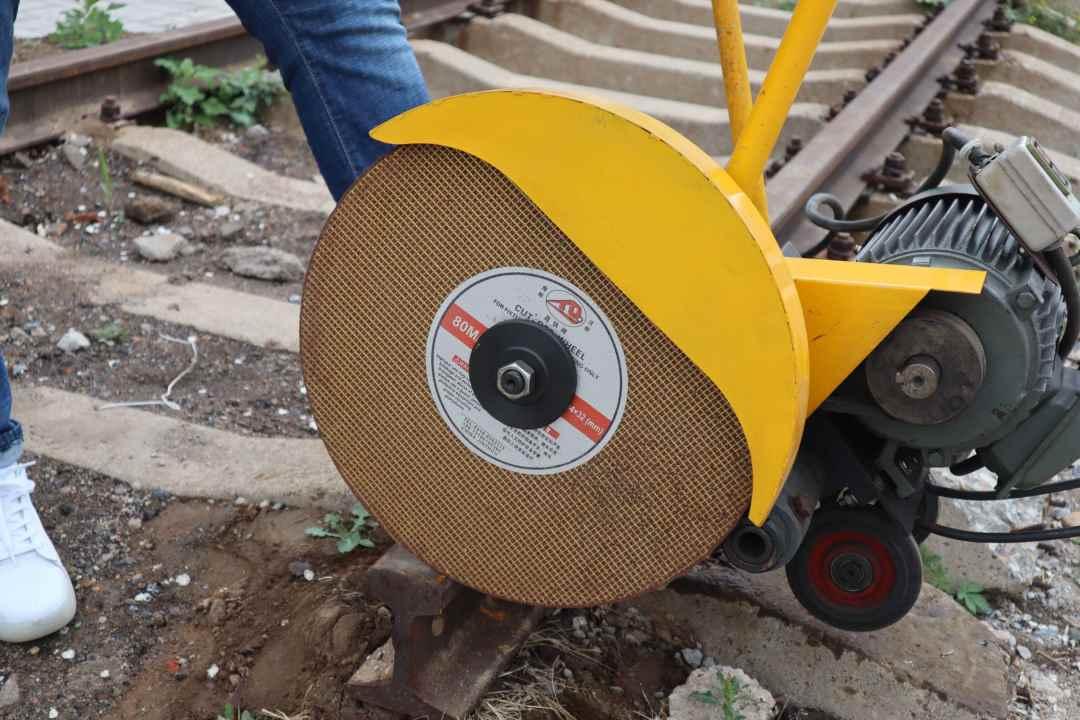

圖片僅供參考,以實物為準
1***杆、2電動機、3擺臂、4主軸薄片砂輪、5夾具、
6切割臂、7走行輪、8、開關按鈕
四、使用方法
1、在不安裝薄片砂輪的情況下,接通供電電源,按下開機按鈕“on”,觀察砂輪主軸是否轉動並注意其旋轉方向是否與防護罩標明的砂輪的旋轉方向一致。如主軸不轉動或旋轉方向與防護罩標明的砂輪旋轉方向不一致,按下關機按鈕“off”切斷供電電源,改變電源相序,重複上述過程,直至砂輪主軸旋轉,方可安裝薄片砂輪。
2、安裝薄片砂輪:裝片前要仔細檢查薄片砂輪是否有裂紋、受潮、變形、兩側平直等缺陷。否則,很容易造成切口偏斜,夾片及爆片現象。裝片時,可用卸砂輪裝置將主軸進行定位,把砂輪片裝到主軸上與壓蓋和擋片靠緊,擰緊鎖緊螺母,但扭力不宜過大以免壓碎薄片砂輪。旋轉一下砂輪片,卸砂輪裝置彈出無卡阻即可。
3、將切軌機裝在鋼軌上,拉出安裝在卡具5上的定位杆,此時定位杆端面指示的位置即是砂輪切割位置,根據需要移動切軌機至預先設定的切割位置。然後使卡具內面(凸面)與鋼軌頂面、軌腭下部貼緊,旋緊緊定螺栓,切軌機處於工作狀態。
4、一隻手拉動***杆使切軌機處於鋼軌上方,同時另一隻手扶持另一***杆,以防薄片砂輪撞擊鋼軌。
5、安裝好切軌機后,按下開機按鈕“on”即可啟動電動機。電動機啟動后,空載運行時間不少於30秒,觀察薄片砂輪是否運轉平穩,是否偏擺、跳動,各部是否正常,如發現異常,應停機更換砂輪或排除故障。
6、切割時,薄片砂輪的進給主要靠切軌機的自重和***杆的擺動,因此雙手扶持***杆時,不要向下猛施壓力,應根據需要有節奏的擺動***杆。
7、切割過程中,手握***杆要不停地往復擺動,不可停在某處。當發生夾片現象,應緩慢提升薄片砂輪,然後,繼續切割,如仍然發生夾片現象,應停機檢查原因或更換薄片砂輪。重新切割時,薄片砂輪必須與原切口完全吻合,否則,應變換切割位置。
8、切割過程中,如切口發生傾斜,應停機檢查原因,排除故障或更換薄片砂輪,變換切割位置,重新切割。
9、通常是先切鋼軌頂部,再切腰部,后切底部,直至切斷。
10、當薄片砂輪磨耗到一定程度(砂輪直徑約小於300mm)時,從鋼軌一側可能不能切斷鋼軌,此時需將砂輪擺到另一側對切鋼軌,直至切斷。當砂輪磨耗后直徑約小於260mm時,由於砂輪線速度降低,砂輪將加速損耗,此時即使對切鋼軌也可能發生不能完全切斷,建議更換薄片砂輪,避免鋼軌未切斷,再更換砂輪造成新砂輪與原切口不吻合現象。
五、機具的保養與維修
1、擺臂與長軸之間應保持潤滑,定期向注油咀內注入潤滑油。
2、切軌機運行累計500小時后,應拆卸清洗主軸軸承,更換潤滑脂。
3、擺臂與切割臂均採用螺紋銷軸連接,在出廠時已調好,當磨損后產生鬆動,可松***緊螺母,旋動螺紋銷軸,調整各機件軸向間隙,使其能相互轉動,又無軸向竄動為止,然後,再鎖緊螺母。
4、v帶傳動的張緊,用兩個六角螺栓的旋動進行調整。
5、在使用、運輸過程中不得扔、摔。
6、長時間不用,應放置在通風、乾燥、無腐蝕氣體的庫房內。如受潮或雨淋后,在使用前應當用500v兆歐表測量絕緣電阻,電氣裝置對機座的絕緣阻值不小於7mω。
7、使用前檢查電源線、插頭及開關是否良好,否則不能使用。插入電源插座前,電機開關應處在“關”的位置。插頭、插座必須相匹配,並正確接地。
8、不要使電源線接觸熱源、油脂。防止電源線擦破、割破、軋坏。
9、薄片砂輪應防潮、防撞、防壓。
10、不要讓機具被雨淋,如被雨淋后應將汽油機及機具各部擦乾。砂輪片進行烘乾后再使用。
