模塊介紹:

DL-CC2340-A及 DL-CC2340-B都是基於TI SimpleLink 無線系列 CC2340R5低功耗藍牙芯片,  採用 48MHz Cortex-M0+，集成高達 512 KB 的閃存以及 36KB SRAM，並具有多達26個通用I/O。模組內置 48MHz 10ppm外部高速及 32.768Khz外部低速時鐘。

DL-CC2340-A模組引出芯片所有IO口可以使用豐富的通用外設，包括 UART、SPI、I2C、定時器、溫度傳感器、電池電壓檢測、自帶模擬比較器和 12BitADC 模數轉換器等。此外，為了滿足藍牙的安全性要求，產品也內置了包括 AES-128 以及 RNG 等安全元素。客戶可基於SDK用於二次開發，嵌入完整的應用程序。

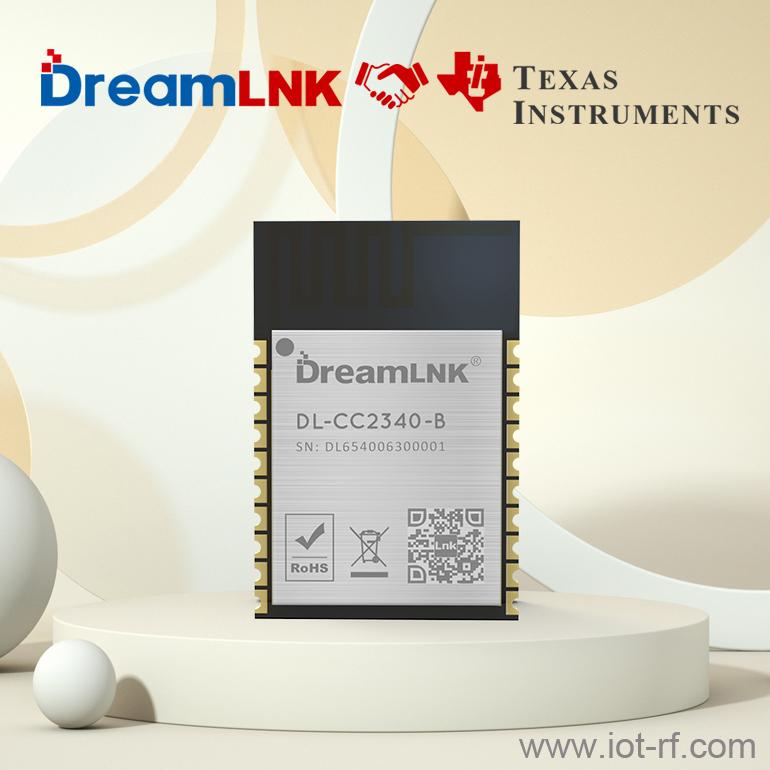

DL-CC2340-B 體積較小， 內置AT指令， 適合作為串口模組， 外部MCU通過UART接口 連接模組，實現BLE數據傳輸。

在射頻性能方面，CC2340內部集成了RF balun，簡化射頻設計、降低功耗和成本 在1Mbps 速率下典型的靈敏度高達-96.5 dBm， 也可以實現高達+8 dBm的輸出功率範圍。由於全球各國無線電資源都是受管制的，因此功率 -21 ~ +8 dBm 範圍可調, 以滿足各國對於射頻功率的限制標準。



基本參數：

模塊型號規格：DL-CC2340-A  ( 40PIN 26.5*18 mm )

      DL-CC2340-B  ( 20PIN 18*12 mm )

芯片方案：CC2340

調製模式：GFSK

頻率範圍：2400～2483.5MHz（2.4G ISM頻段）

參考距離：70m

工作電壓：1.8~3.6V（DC）

發射功率：-21~+8dBm（用戶可通過軟件編程設定）

接收靈敏度：-96dBm @ 1 Mbps

開發方式：

1、二次開發（IDE： Code Composer & IAR ）

2、AT 指令

封裝方式：SMD（1.27mm）



產品優點：

工作溫度

模塊具有–40~125ºC的工作溫度範圍，除消費電子外，產品還可應用於工業和醫療等應用場景，包括電動汽車充電器、智能儀表等苛刻的室外環境中，也可以實現連接的穩定性。

隨着藍牙標準在抗干擾、傳輸速率、定位等方面的不斷進步，工業和汽車市場對於藍牙的需求日益增大，已然不止於無線抄表或者車內無線藍牙通話。包括汽車無鑰匙進入、信標與定位、建築自動化、運維狀態監測等領域，都給了藍牙更多的發展空間。

功耗降低

CC2340在運行CoreMark功耗為53μA/MHz，系統在掉電情況下典型電流為150 nA RTC及RAM工作運行下, 待機電流不到 800 nA，尤其是待機功耗的降低，有助于延長無需持續工作場景下的電池壽命，從而擴展BLE的更多應用。比如電子貨架標籤系統和輪胎壓力監測系統，僅憑紐扣電池就可以實現最高10年的產品使用壽命。

內部集成了，高效率 DC/DC , 射頻的RX電流在5.3 mA，0dBm消耗5.1 mA，最高功率8dbm僅需11 mA的電流消耗。

高性能無線Radio

• -102 dBm 靈敏度 Bluetooth® Low Energy 125 kbps

• -96.5 dBm 靈敏度 Bluetooth® Low Energy 1 Mbps

• 輸出功率高達+ 8dbm，具有溫度補償
