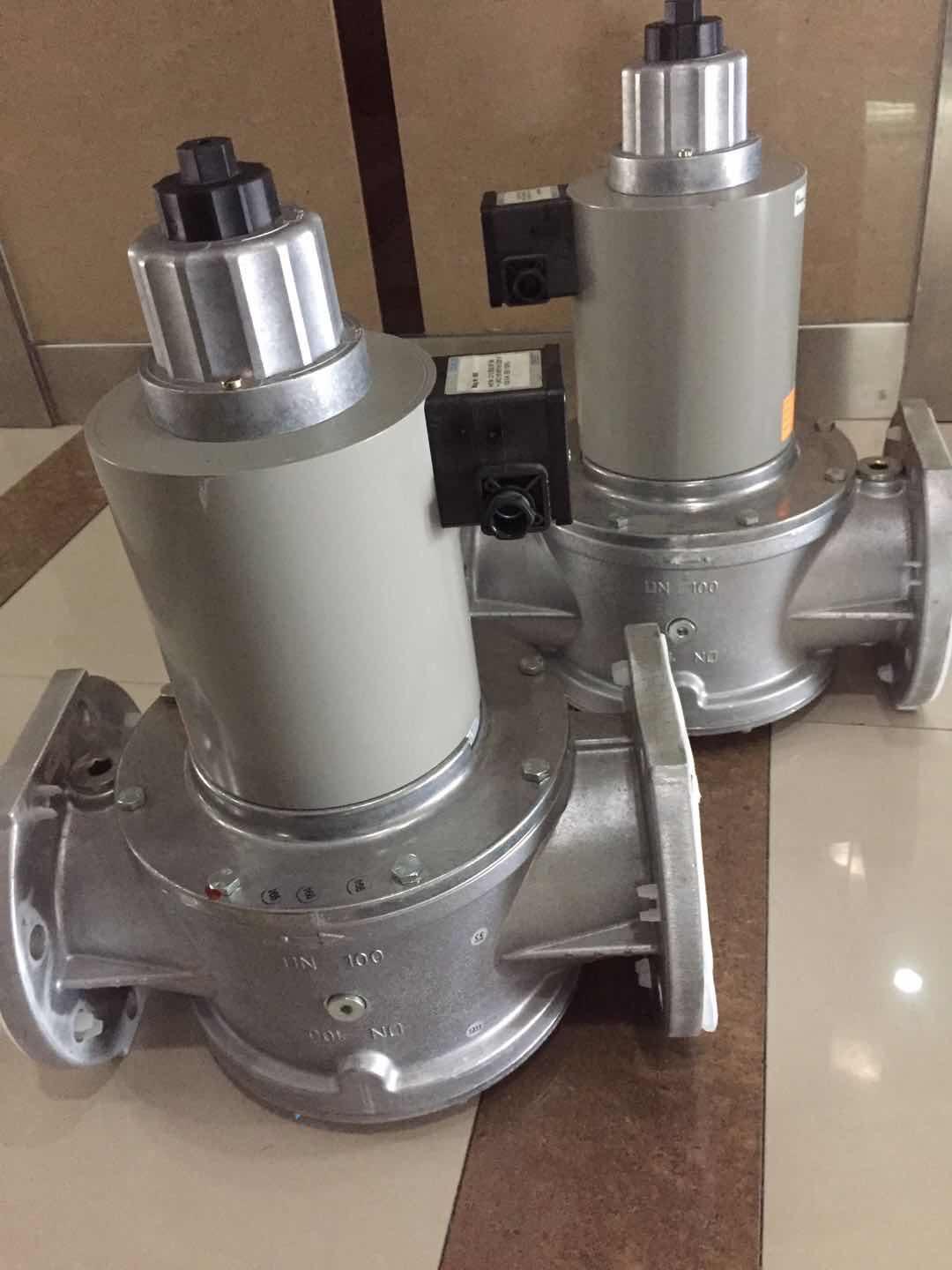

單級電磁閥

MV/4  MVD, MVD/5,  MVDLE/5

技術

冬斯（DUNGS）公司的MV/4，MVD，MVD/5，

MVDLE/5系列安全電磁閥是滿足EN 161要求

的單級自動切斷閥，它適用於燃氣燃燒器

和氣體設備：

- 最大工作壓力可達200，360或500 mbar

(20, 36或50 kPa)

- 斷電關閉

- MV，MVD：快速開啟

- MVDLE：緩慢開啟，帶用於調節起動氣體

流量的快速開啟行程調節器

- 主流量可調（MVD/MVDLE）

- 直流電壓電磁閥，在連接箱中的整流器

電路帶PG-螺栓固緊

- 用於監控電磁閥關閉位置的終端觸點

（.../5）

- 符合ISO 7/1要求的管螺紋

- 符合DIN 2633，ISO 7005要求的法蘭連接

- 功能可靠，堅固耐用，不需維修保養

- 根據用戶要求亦可提供不含有鐵類金屬

的設計

應用

該類電磁閥用於燃氣燃燒器及燃氣設備，

在氣體導引時起保險，極限限制，阻止氣

體輸入及允許氣體輸入等功能。

適用於高遮斷容量的MV/4，例如脈衝應用

（脈衝點火）。

冬斯公司的電磁閥MV適用於1，2，3燃氣系

列及其它中性氣態介質。

許可

根據歐洲聯盟氣體裝置準則頒發的歐洲聯

盟樣機檢查証：

MV... CE-0085 AO3219

根據歐洲聯盟高壓裝置準則頒發的歐洲聯

盟樣機檢查証：

MV... CE0036

其它重要的氣體使用國家的許可証。

用 于 北 美 市 場 的 專 用 結 構 進 行 了

UL、FM、CSA及AGA註冊登記。



MV/4, MV/5 單級電磁閥，無電流關閉，快速開啟，快速關閉

MVD/5 單級電磁閥，無電流關閉，快速開啟，快速關閉，

主流量調節機構可對流過的氣體進行手動限定

MVDLE/5 單級電磁閥，無電流關閉，緩慢開啟，快速關閉，

開啟時間及快速開啟行程範圍調節機構，主流量調節機構

技術數據

額定寬度

符合DIN 2999要求的管螺阪，法蘭

10 15 20 25 40 50 65 80 100 125 150 200   3/8 1/2 3/4  1   1 1/2 2   2 1/2  符合 DIN EN 1092-1 的連接法蘭

最大工作壓力

至200（20 kPa），360 mbar （36 kPa）或至500 mbar（50 kPa）參見型號一覽

電磁閥

根據EN 161的閥，A級，2類，單級工作方式

關閉時間

< 1 s

開啟時間

< 1 s ，MVDLE系列在20℃和沒有快速開啟行程的開啟時間大約為20 s

快速開啟行程

可調節

主流量調節

MVD和MVDLE可手動調節

氣體導引部分材料

外殼：鋁，鋼，黃銅

密封圈：NBR

電壓／功率

~ （交流）230 V（+10% - 15%）；50-60 Hz，其它電壓請洽詢

24-28 VDC 的磁鐵 60E，61E

關於電磁鐵線圈的外部操控，請參照使用和安裝說明

功率／耗電

參見型號一覽

開關持續時間

100 % ED

保護程度

IP 54, IP 65請洽詢

電氣連接

通過PG 11連接到螺絲接線端子上，

臀足DIN EN 175301-803要求的接插連接可后配

開關頻率

MV/4, MVD…/5系列：最大1000/h

MVDLE…/5系列：最大100/h

MVD 2125/5, MVD 2150/5, MVD 5100/5, MVD 5125/5, MVD 5150/5 型： 20/h

MV 5125/5 S型，MV 5150/5 S型, MVD 2200型：20/h

測量—及燃起氣體連接

符合DIN ISO 228要求，在入口壓力區域的兩側G 1/4，從DN 40（法蘭）起，入口側再加G 3/4

污物箱

內裝有篩網過濾器，網眼大小1 mm

環境溫度

-15℃到+ 60℃

安裝位置

電磁鐵垂直豎立到水平躺放

終端觸點

MV/5, MVD/5, MVDLE/5: 根據DIN K01/1型進行檢查，可安裝在DN 10 - DN 150上

閥檢查系統

通過測量連接G 1/4可裝上VDK 200 A S02型，

用到DN 80的匹配器可裝上VPS 504型

附件

終端觸點K01，參見數據說明12.01                      211 202

用於線路插座的設備插頭，德國工業標準DIN EN 175301-803 215 733

型號

MV 205/4   MV 207/4    MV 210/4    MV 215/4      MV 220/4

MVD 203/5   MVD 205/5    MVD 207/5     MVD210/5   MVD 215/5   MVD 220/5   MVD 225/5

MVDLE 203/5  MVDLE 205/5  MVDLE 207/5  MVDLE 210/5   MVDLE 215/5    MVDLE 220/5  MVDLE 225/5

MVD 503/5  MVD 505/5  MVD 507/5  MVD 510/ 5  MVD 515/5  MVD 520/5  MVD 525/5

MVDLE 503/5  MVDLE 505/5  MVDLE 507/5  MVDLE 510/5   MVDLE 515/5  MVDLE 520/5

MVD 2040/5    MVD 2050/5  MVD 2065/5        MVD 2080/5  MVD 2100/5   MVD 2125/5   MVD 2150/5

MVDLE 2040/5    MVDLE 2050/5  MVDLE 2065/5  MVDLE 2080/5  MVDLE 2100/5

MVD 5040/5  MVD 5050/5  MVD 5065/5  MVD 5080/5        MVD 5100/5  MVD 5125/5  MVD 5150/5

MVDLE 5040/5  MVDLE 5050/5

MV 5125/5 S  MV 5150/5 S

        MVD 2200     56種

功能

冬斯安全電磁閥是用輔助電源工作的自動切斷閥。

電磁鐵驅動可提供與關閉彈簧4的彈力反向的作用而使該電磁閥打開。啣鐵5的開啟行程可通過調節螺絲8加以限定，液壓制動器10的使用能實現緩慢開啟閥的功能。開速開啟行程9可調，如果輔助電源（工作電壓）中斷，關閉彈簧4在1秒鐘內關閉該電磁閥。該電磁閥關閉位置的關閉狀態可通過內裝的終端觸點來監視。
