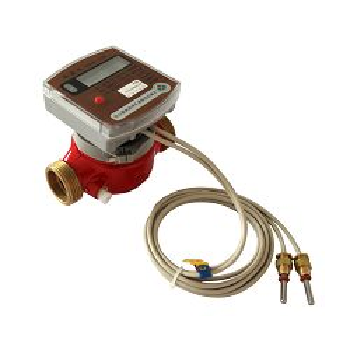

產品名稱：機械式熱量表、戶用熱量表DN15-100

一、產品簡介:

戶用熱量表是集中供熱系統中對用戶所供熱量進行分戶計量所必需的計量裝置，熱量表由流量計，溫度傳感器和電子運算單元組成。

電子式多流束無磁流量計採用電渦原理採集流量，無鐵屑吸附，保証流量計的長期使用。

流量計始動流量可小到4升/小時。

動態流量補償算法，實現流量的精確測量。

溫度傳感器採用PT1000保証測量精度。

電子運算單元採用430系列16位微處理器，微功耗設計。

完善的補償算法,智能化的計量自診斷和監控功能。

結構緊湊，一體化設計結構牢固抗破坏性好。

冷熱兩用，安裝在進水、回水均可。

積分儀可自由轉動，方便用戶觀察與操作。

二、基本功能:

熱量計量顯示。

供/回水溫度、溫差測量及顯示。

累積流量計量及顯示。

流量測量顯示。

運行時間顯示。

三、主要技術參數

4．1  公稱口徑：DN15-100。

4．2  工作壓力：≤1.6MPa。

4．3  溫度範圍：4～95 ℃。

4．4  溫差範圍：3～70 ℃。

4．5  環境等級：A級。

4．6  精度等級：3級。

4．7  防護等級：IP54。

4．8  壓力損失：≤ 0.025MPa。

4．9  靜態工作電流：≤ 10 uA。

4．10電源供應：鋰電池 3.6V/2.4Ah，電池壽命: ≥ 6 年。

4．11 PT1000鉑電阻線長1.5米（其他長度選配）。

四、安裝注意事項：

1、熱量表水平安裝在散熱迴路的進水管管道上。

2、測溫球閥或測溫三通必須安裝在散熱迴路的回水管管道上。

3、水流方向應與熱量表箭頭指示的方向一致。

4、紅色標籤的鉑電阻必須安裝在熱量表表體上的安裝孔內，藍色標籤的鉑電阻 必須安裝在測溫球閥或測溫三通上的安裝孔內。

5、在安裝時熱量表表頭位置如果不便讀數，可旋轉表頭至適合讀數的位置，旋轉時用力應均衡（加壓狀態下不可旋轉）。

6、安裝完畢后，應在熱量表進口連接螺母與熱量表之間、測溫球閥和鉑電阻之間打鉛封。

===============================================
