不可型變色測溫貼片

使 用 說 明 書

一、不可逆型測溫貼片的性能與用途

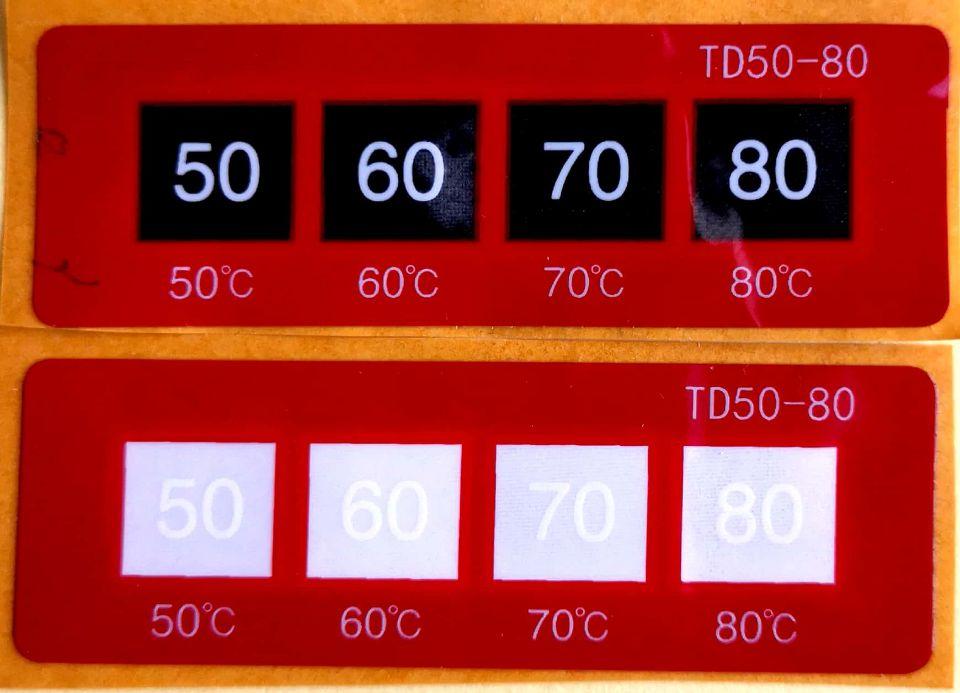

不可逆型變色測溫貼片具有獨特的變色示溫、醒目顯示及溫度記錄功能，自身帶有壓敏膠，應用於變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監測部位的溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即變色。該測溫貼片超溫后顏色由白變黑，顏色變化醒目。無論是白天還是夜間，都很容易被人在巡視中發現監測部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。

如果監測部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片並不恢復原來的白色，呈記錄狀態。

二、不可逆型測溫貼片的種類及特性

1.不可逆型測溫貼片基本型號及特性見表1。

2.特殊需要可根據客戶要求製作，如製作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。

3.變色測溫貼片變色溫度與額定溫度的誤差為±3℃以內。

三、不可逆型測溫貼片的使用方法

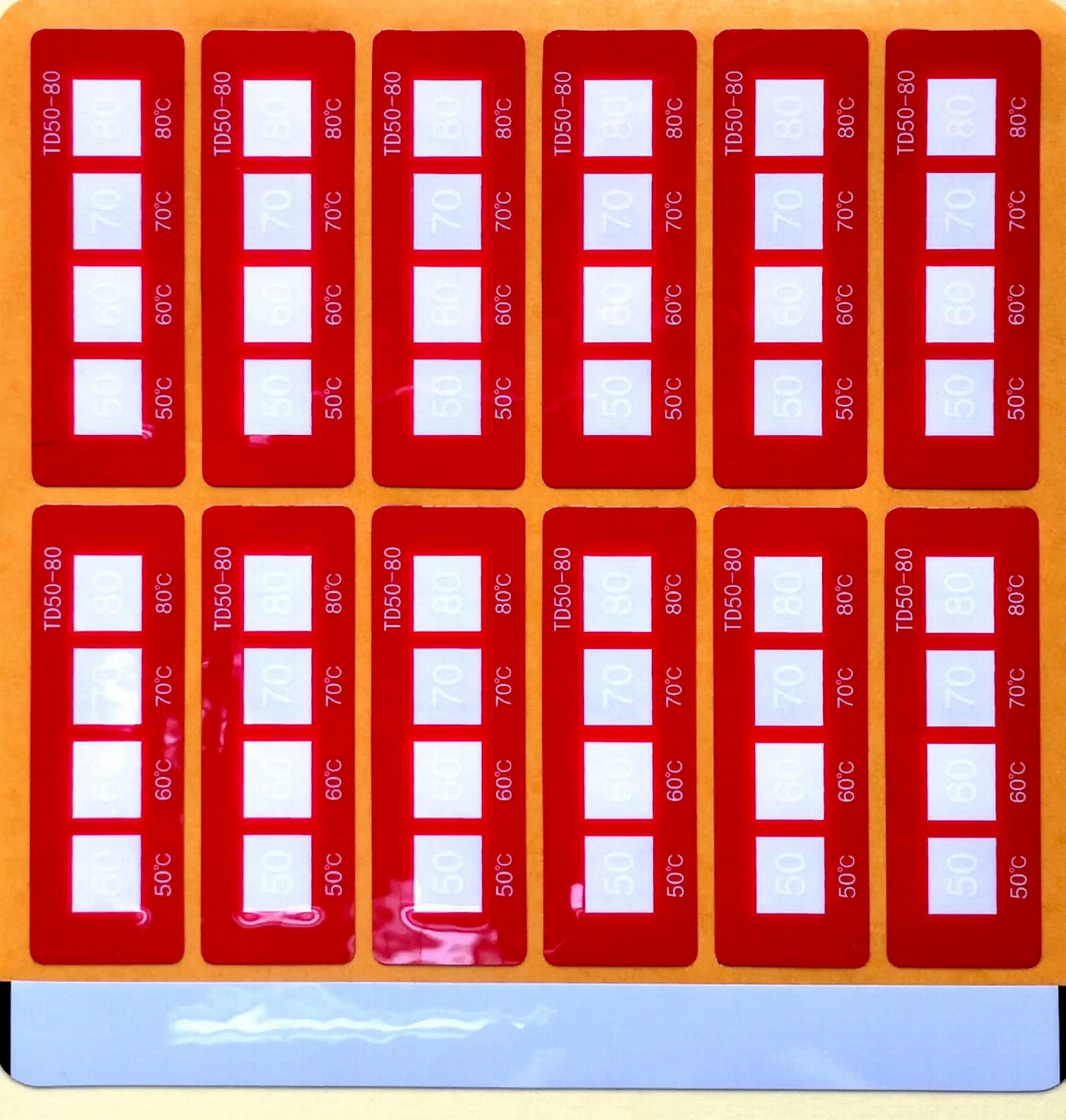

1.不可逆型測溫貼片呈標籤形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、乾燥，最好用砂紙打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶劑清洗擦拭一遍。粘貼時要用力摁牢。

2.使用時如要知道監測部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用HTD-678型等（每片中含多種額定溫度）貼片。

3.注意事項：粘貼變色測溫貼片需在母線或其它監測部位無電時進行，並須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。

四、不可逆型變色測溫貼片的貯存與使用壽命

1. 變色測溫貼片貯存於室內常溫下即可，其無毒、無味、對皮膚無刺激，要遠離熱源（如暖氣片、電爐等）。

2.由於考慮到變色測溫貼片使用現場的複雜性，當變色測溫貼片貼在監測部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4-6年，室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。
