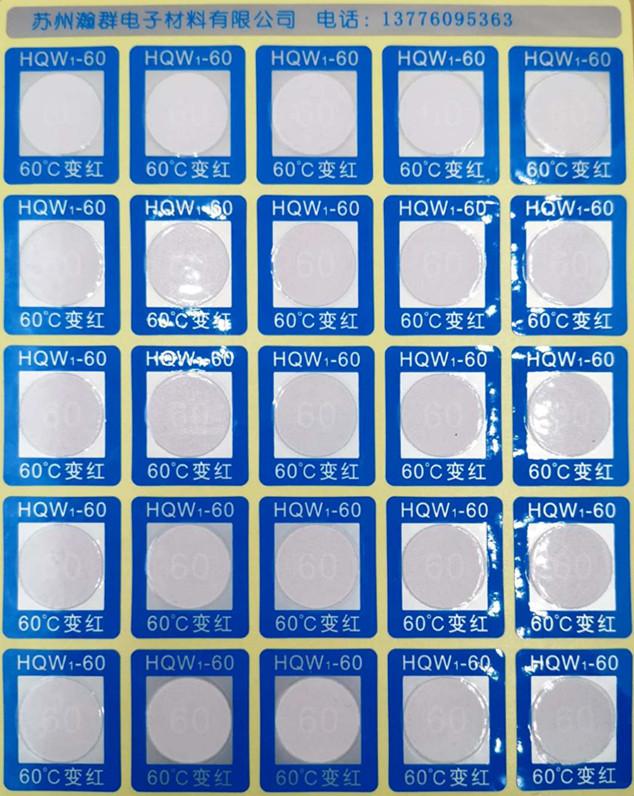

BCW1-60反光型變色測溫貼片

BCW1-60反光型變色測溫貼片
型號:BCW1-60
品牌:HQ
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰測溫紙 , 測溫貼片 , 溫度標籤
單價: ¥22 / 張
最少訂量:1 張

產品描述

反光顯示型變色測溫貼片

使用說明書

一、變色測溫貼片的性能與用途

BCW系列反光顯示型變色測溫貼片具有獨特的變色示溫、反光顯示及溫度記錄功能,自身帶有壓敏膠,應用於變電所母線的連接部位,也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上,還可貼在變壓器、電容器、電機等電氣設備的外殼上,用來監視母線連接處及電氣設備外殼的溫度。一旦監溫部位溫度達到或超過測溫貼片的額定溫度,變色測溫貼片立即變色,並在測溫貼片上顯示該處超溫的數字,尤其是在夜間,該測溫貼片具有反光顯示功能。無論是白天還是夜間,都很容易被人在巡視中發現監溫部位溫度升高的狀況,從而找出故障隱患,防止事故的發生。

如果監溫部位因溫度過高造成測溫貼片超溫變色,冷卻下來后測溫貼片並不恢復原來的白色,呈記錄狀態。為了尊重變電部門多年來養成的顏色習慣,本公司生產的反光顯示型變色測溫貼片超溫后顏色變化如下:60℃貼片由白色變黃色,70℃貼片由白色變綠色,80℃貼片由白色變紅色,90℃貼片由白色變黑色,100℃貼片由白色變藍色。克服了不同額定溫度的貼片變色后為同一種顏色,容易產生混淆的不足。

二、變色測溫貼片的種類及特性

1.BCW系列反光顯示型變色測溫貼片基本型號及特性見表1。

2.特殊需要可根據客戶要求製作,如製作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。

3.變色測溫貼片變色溫度與額定溫度的誤差為±2℃。

三、變色測溫貼片的使用方法

1.BCW系列反光顯示型變色測溫貼片呈標籤形式,只要選擇適當額定溫度的變色測溫貼片,可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、乾燥,用砂紙打磨去除氧化膜及粗糙面,粘貼時要用力摁牢。

2.使用時如欲知道監溫部位溫度逐漸上升的情況,可粘貼兩片以上不同額定溫度的變色測溫貼片,亦可使用BCW-678型、BCW-789型(每片中含三種額定溫度)貼片。

3.注意事項:粘貼變色測溫貼片需在母線或其它監溫部位無電時進行,並須遵守安全規程。如要帶電粘貼測溫貼片,必須用相應等級的絕緣棒輔助粘貼。

四、變色測溫貼片的貯存與使用壽命

  1. 變色測溫貼片貯存於室內常溫下即可,其無味、對皮膚無刺激,要遠離熱源(如

暖氣片、電爐等)。

2.由於考慮到變色測溫貼片使用現場的複雜性,當變色測溫貼片貼在監溫部位后,在正常溫度、正常環境下使用,且保持白色未超溫,室內可用4年,室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。

表1BCW系列反光顯示型變色測溫貼片基本型號及特性



型號

規格

額定溫度

顏色變化

產品特點

BCW1—60

25×21mm

60

白色→黃色

單一溫度,小片,顯示超溫數字,反光顯示,防污,防水,有保護膜,有記錄功能

BCW1—70

25×21mm

70

白色→綠色

BCW1—80

25×21mm

80

白色→紅色

BCW1—90

25×21mm

90

白色→黑色

BCW1—100

25×21mm

100

白色→藍色

BCW2—60

30×26mm

60

白色→黃色

單一溫度,中等大小,顯示超溫數字,反光顯示,防污,防水,有保護膜,有記錄功能

BCW2—70

30×26mm

70

白色→綠色

BCW2—80

30×26mm

80

白色→紅色

BCW2—90

30×26mm

90

白色→黑色

BCW2—100

30×26mm

100

白色→藍色

BCW3—60

25×40mm

60

白色→黃色

單一溫度,醒目,顯示超溫數字,反光顯示,防污,防水,有保護膜,有記錄功能

BCW3—70

25×40mm

70

白色→綠色

BCW3—80

25×40mm

80

白色→紅色

BCW3—90

25×40mm

90

白色→黑色

BCW3—100

25×40mm

100

白色→藍色

BCW4—60

40×40mm

60

白色→黃色

單一溫度,醒目,顯示超溫數字,反光顯示,防污,防水,有保護膜,有記錄功能

BCW4—70

40×40mm

70

白色→綠色

BCW4—80

40×40mm

80

白色→紅色

BCW4—90

40×40mm

90

白色→黑色

BCW4—100

40×40mm

100

白色→藍色

BCW—678

25×54mm

60

70

80

60℃白色→黃色

70℃白色→綠色

80℃白色→紅色

每片含三種溫度,顯示超溫數字,反光顯示,防污,防水,有保護膜,有記錄功能

BCW1—678

14×42mm

BCW2—678

37×32mm

BCW—789

25×54mm

70

80

90

70℃白色→綠色

80℃白色→紅色

90℃白色→黑色
