超聲式波能量表    ：1 3 9 1 5 1 9 1 8 3 6

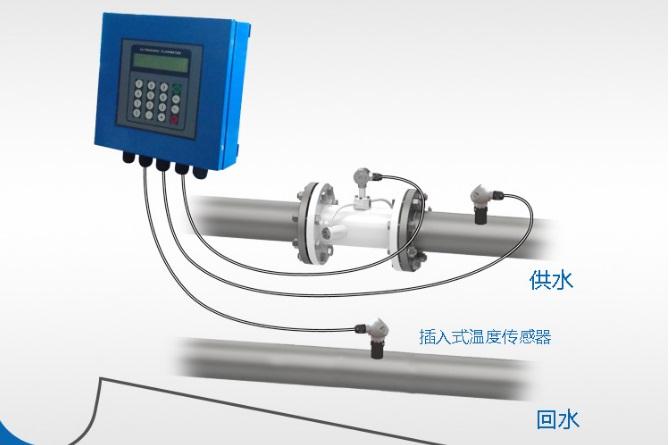

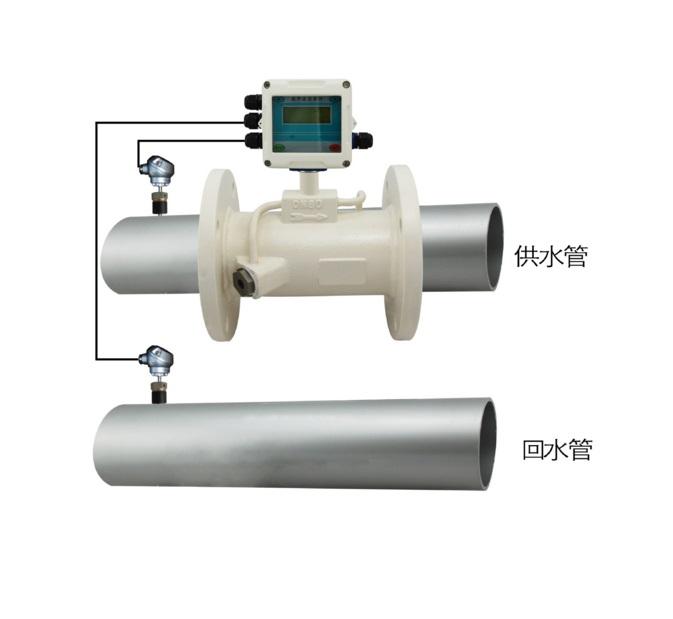

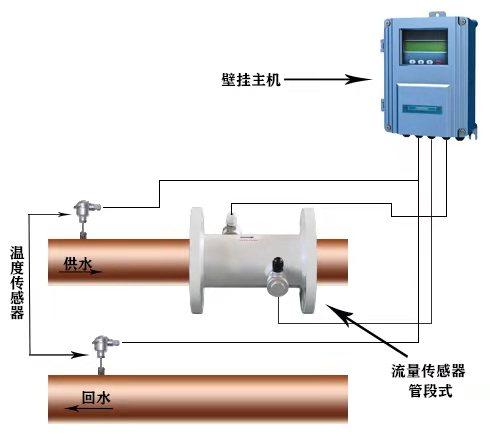

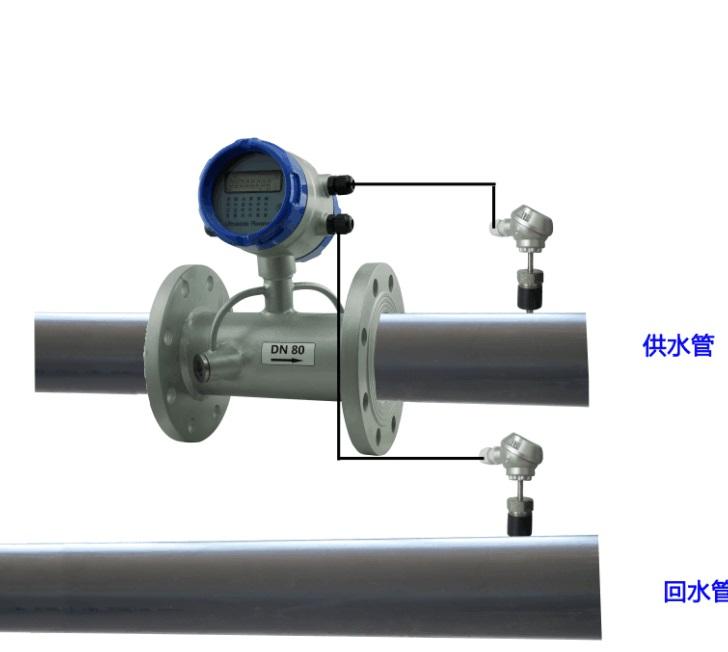

 超聲式波能量表是計算冷熱能量的儀表。表的工作原理：將一對溫度1傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上（流量計安裝的位置不同，最終的測量結果也不同），流量計發出與流量成正比的脈衝信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀採集來自流量和溫度傳感器的信號，利用計算公式算出熱交換系統獲得的熱量。
超聲波能量表冷熱量表傳感器
1、溫度傳感器是採集水的溫度併發出溫度信號的部件。它一般採用熱電阻材料，材料的電阻值隨溫度的變化而變化。熱量表採用的是Pt1000配對溫度傳感器，配對誤差﹤0.1℃。一根有紅色標誌，安裝在進水口，一根有藍色標誌，安裝在出水口。Pt為鉑的分子式，其具有溫度係數大及在一定溫度範圍內溫度係數是一常數的特點。R0=1000，即0℃時，溫度傳感器的電阻為1000Ω；
2、流量計（基表）：採集水的流量併發出流量信號的部件。熱量表採用韋根型流量計。
表中常用的溫度傳感器，是由鉑絲繞成的電阻，溫度越高它的阻值越大，電阻的大小可以通過導線傳到很遠的地方去測量，根據鉑電阻的變化我們就可以得到溫度的變化。當然溫度傳感器並不是這一種，也可以採用其它種的傳感器。
 表流量傳感器常用的有孔板差壓式、旋渦式、渦輪式等。渦輪式流量傳感器是一個小水輪發電機，和水力發電用的水輪發電機是一個道理。只不過非常小巧而簡單，僅僅是由管道里的一個葉輪和管外的線圈所構成。葉輪上有一小塊磁鐵，當葉輪被水沖動而旋轉時，線圈切割磁力線就會發出交流信號來。管道里的水流量越大，當然葉輪轉得越快，發出的交流頻率就越高。用頻率來代表流量，這樣就容易傳到別處去了，所以這才稱得上是傳感器。
 由溫度傳感器測量的溫度信號和流量傳感器測量的流量信號最終都送到微處理機中，由它的軟件來完成相乘、相減、累加等運算。最後把結果用數字顯示在儀表的窗口里，甚至可以進一步通過網絡送到銀行，自動從你的戶頭里把供暖費扣掉，既省心又省事。當前國內的IC卡表大都採用磁鋼轉動，雙干簧管接收脈衝計數。現在又開始逐步採用韋根元件。
韋根元件優點：1. 產生脈衝耗電為零。
2. 超聲波能量表在脈衝重複頻率0~10KHz範圍輸出脈衝幅度與寬度恆定，與被測物體轉動（移動）速度無關，適合超低速檢測。
3. 無機械可動部分，無觸點，固態封裝，環境耐受性好
4. 工作溫度範圍寬（-30℃~+160℃）
