中空注漿錨杆

中空注漿錨杆
型號:定做
品牌:安振
原產地:中國
類別:工業設備 / 礦業設備
標籤︰礦用橋梁隧道 , 井下支護安全工礦 , 麻花錨杆左旋錨杆
單價: ¥2100 / 件
最少訂量:50 件

產品描述

礦用橋梁隧道 預應力中空注漿錨杆井下支護 安全支護 工礦工具  麻花錨杆 左旋錨杆 礦用錨具 自進式  新型中空注漿錨索  注漿管  組合式  煤礦用配件  礦用設備配件

價格:7-25元 單位:米

規格:25*3.5 25*5*4  25*4.7  25*5.2  25*3  25*4.5  32*5.5

產地:山東 材質:普通  鍍鋅

1介紹

中空錨杆的錨杆體採用中空設計,杆體中孔作為鑽進高壓風水通道和注漿通道,與實心杆體相比,中空杆體設計可獲得更好的剛度和抗剪強度。錨杆體外表面全長標準大螺距螺紋結構,螺紋結構便於錨杆的切割和接長,與光滑杆體相比增加了錨杆體與注漿材料的粘面積從而提高了錨固力

2特點

安裝方便,保証預應力施加能及時進行。

主動張拉,預應力可達50KN,並可實現適當的超張拉。

利用常規工具,單人即可實現張拉操作。

可通過中空杆體實現高壓注漿,改良圍岩。

從生產到安裝的全程控制,保証質量。

3結構

由鋼質漲殼錨頭、中空注漿錨杆體、止漿塞、墊板、螺母組成

4質量控制及檢驗

1、錨杆安裝允許偏差應符合下列規定

1)錨杆孔的孔徑應符合設計要求。

2)錨杆孔的深度應大於錨杆長度的250px

3)錨杆孔距允許偏差為±375px

4)錨杆插入長度不得小於設計長度的95%

2、錨杆孔的方向應符合設計要求錨杆墊板應與基面密貼,錨杆應平直、無損傷,表面無裂紋、油污、顆粒狀或片狀鏽蝕。

3、質量控制必須進行崗前培訓。讓操作者了解注意施作程序及標準。開工前必須認真進行交底。必須繪製錨杆佈置圖,嚴格控制其位置。

控制砂漿的水灰比。控制注漿壓力和進漿量。

5安全要求和措施

1、施工期間,應對支護的工作狀態進行定期和不定期檢查。在不良地質地段?應由專人每班檢查。

2、暫停施工時,應將支護直抵開挖面。

3、錨杆簡易台架應安置應穩妥。

4、作業中如發生風、水、輸料管路堵塞或爆裂時,必須依次停止風、水、料的輸送。

5、對錨杆支護體系的監控量測中發現支護體系變形、開裂等險情時,應採取補救措施。當險情危急時,應將人員撤出危險區。

6、若已錨地段有較大變形或錨杆失效,立即在該地段增設加強錨杆,長度不小於原錨杆長度1.5倍。

6注意事項1、注漿工人必須帶防護工具。2、認真檢查機具設備及線路?避免漏電傷人。

3、機械司機嚴格按操作規程操作。4、注漿工人與注漿泵司機必須協調好。

5、注漿完畢必須先關閉閥門,再關注漿器。6、注漿口不允許對人

漲殼式預應力注漿錨杆

概述漲殼式預應力注漿錨杆適用於地質條件中等,永久性支護和超前支護。礦用錨杆通過中空杆體對錨杆進行壓力注漿,可達到固結破碎岩體,隔斷地水及杆體防腐的目的,可迅速形成支護力,控制圍岩的穩定。

特點1、安裝方便,保証預應力施加能及時進行。 2、主動張拉,預應力可達50KN,並可實現適當的超張拉。 3、利用常規工具,單人即可實現張拉操作。 4、可通過中空杆體實現高壓注漿,改良圍岩。
 5、從生產到安裝的全程控制,保証質量。結構

由鋼質漲殼錨頭、中空注漿錨杆體、止漿塞、墊板、螺母組成。
 施工工藝
  1、預應力,錨頭安裝及預應力施加
   1)鑽孔成形並徹底清孔;
   2)將安裝有漲殼錨頭的杆體直接接入成孔底部;漲殼式預應力注漿錨杆;
   3)用力預緊杆體,保証錨頭頂端與孔底部緊貼並左旋錨杆體直至旋緊后,   再安裝止漿塞、墊板、螺母;
 4)連接常規張拉工具(例如錨杆拉力),實施預應力張拉及規定值。

2、注漿
 1) 將注漿機推入現場,接好注漿管及電源;
  2) 按設計配合比攪拌好漿液,並將其倒入注漿機中;
 3) 開動注漿機,漿液注入錨孔中,直到錨杆尾端流出漿液且注漿壓力達到設計值為;4) 取下漿接頭,進行下一根錨杆漿,直到所有錨杆漿完畢;5) 清洗設備。

3、質量控制及檢驗

1、錨杆安裝允許偏差應符合下列規定

1)錨杆孔的孔徑應符合設計要求。

2)錨杆孔的深度應大於錨杆長度的10cm。

3)錨杆孔距允許偏差為±15cm。

4)錨杆插入長度不得小於設計長度的95%。

  2、錨杆孔的方向應符合設計要求

錨杆墊板應與基面密貼,錨杆應平直、無損傷表面無裂紋、油污、顆粒狀或片狀鏽蝕。

   3、質量控制

必須進行崗前培訓

讓操作者了解注意施作程序及標準。

開工前必須認真進行交底。

必須繪製錨杆佈置圖,嚴格控制其位置。

嚴格控制砂漿的水灰比。

控制注漿壓力和進漿量。

安全要求和措施

 1、施工期間,應對支護的工作狀態進行定期和不定期檢查。在不良地質地段應由專人每班檢查。

  2、暫停施工時,應將支護直抵開挖面。

 3、錨杆簡易台架應安置應穩妥。

  4、作業中如發生風、水、輸料管路堵塞或爆裂時,必須依次停止風、水、料的輸送。

  5、對錨杆支護體系的監控量測中發現支護體系變形、開裂等險情時,應採取救措施。當險情危急時,應將人員撤出危險區。

 6、若已錨地段有較大變形或錨杆失效,立即在該地段增設加強錨杆,長度不于原錨杆長度1.5倍。

 錨杆注漿注意事項 

 1、注漿工人必須帶防護工具。 

 2、認真檢查機具設備及線路避免漏電傷人。 

 3、機械司機嚴格按操作規程操作。 

 4、注漿工人與注漿泵司機必須協調好。 

5、注漿完畢必須先關閉閥門,再關注漿器。

6、注漿口不允許對人

付款方式︰款到發貨

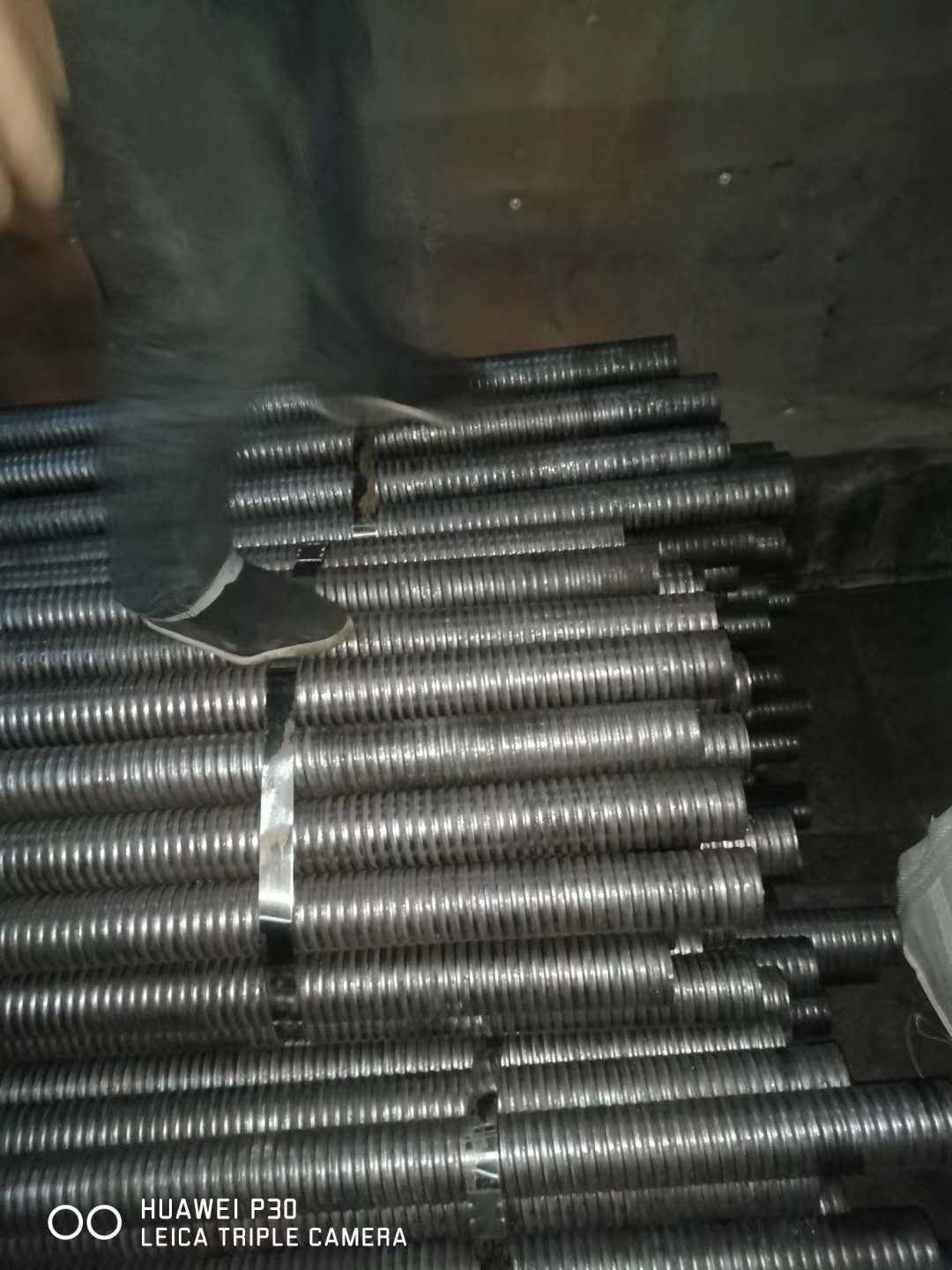

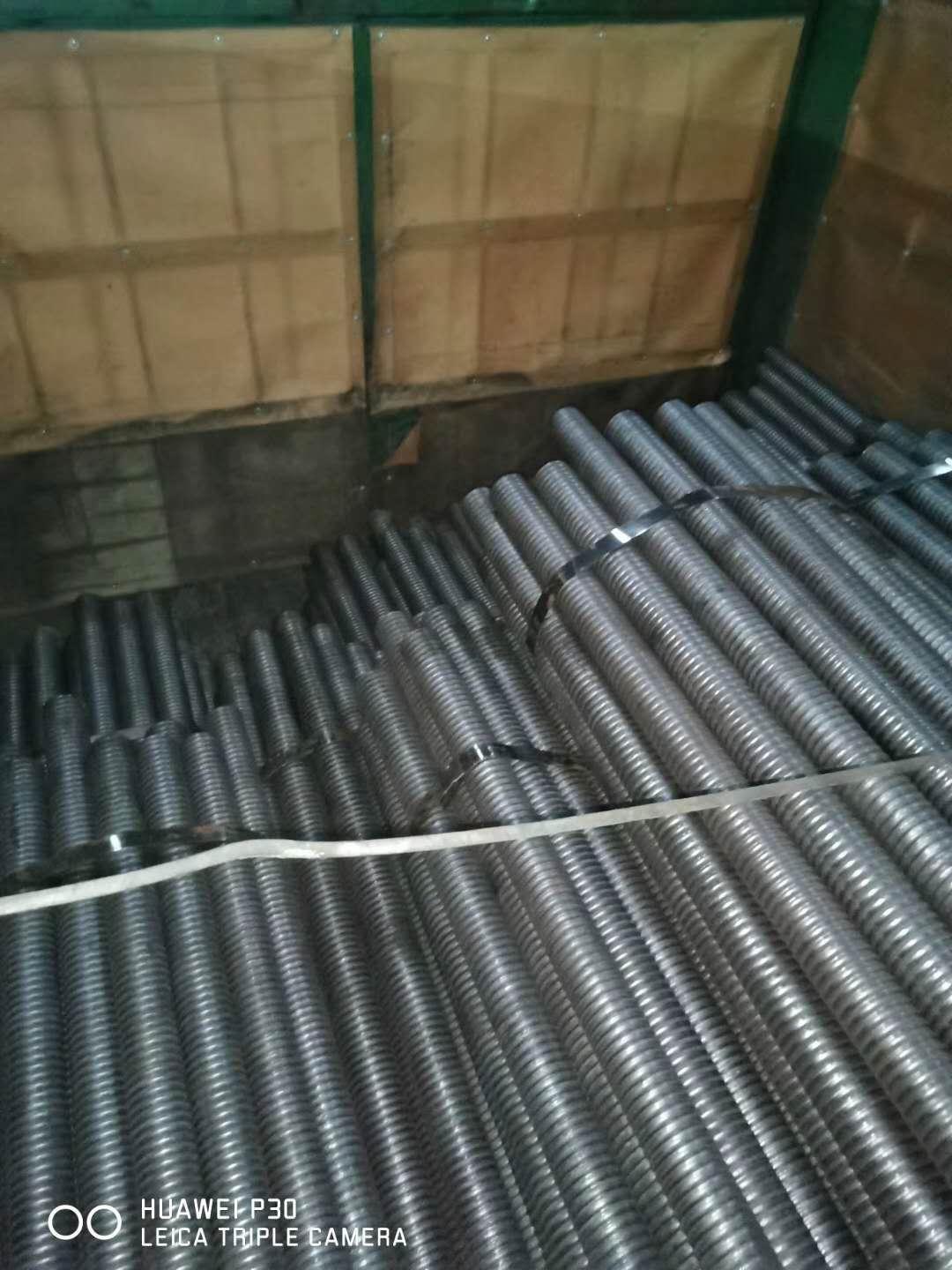

中空注漿錨杆 1中空注漿錨杆 2中空注漿錨杆 3中空注漿錨杆 4
