濕式自動噴砂機 河北轉盤濕式自動噴砂機 砂水混合轉盤噴砂機廠家

      由於電子、精密儀器加工、等各大製造行業對空氣中粉塵含量要求的亞微米級粉塵的除塵效率達99.7%以上,自此百翔噴灑器材設備意識到粉塵排放對環境及人體的危害，現主力推出無粉塵污染的濕

式水噴砂，以適應環保生產的要求。
      濕式自動噴砂機是以磨液泵和壓縮空氣為動力，砂料和水在磨液斗中充分攪拌均勻后，由砂泵將砂水泵入分砂器中，通過噴砂管將砂水分配到每支噴砂頭中，噴頭中的砂水由壓縮空氣加速后噴出，

噴出后的砂水對工件進行噴砂加工，然後砂水由噴砂艙收集，流入磨液斗中經攪拌系統攪拌事循環使用。
      這種噴砂機用的是大口徑負壓虹吸式噴砂頭，能完成清理鍛鑄毛坯件、焊接件、熱處理件、沖壓件及機加件的粗糙表面、氧化皮、殘鹽和毛刺等工作。適用於各種材質的多面體異形工件消除外表的

污垢，划痕及其他雜物，使表面達到啞光狀態，可以對金屬工件表面進行液體噴丸強化，減少甚至消除金屬工件內應力，延長使用壽命。同樣可以用於其他的鍛鑄件、焊接件、熱處理件、沖壓加工件、電

子件的外表除鏽、去氧化皮表面光亮及獲得均勻的噴砂面和增加表面附着力或用於噴塗、電鍍、油漆前的預處理的工序。

廣氾用於噴塗、電鍍前的處理工作，能用做其它加工方法難以完成的高精細、高光度、形狀複雜零件的噴砂加工，適合用於玻璃香水瓶、葉片、刀具、燈罩、電飯鍋等多面體，管狀，罐體類工件的表面清

理,增加粗糙度,去毛刺,去氧化皮或噴塗，電鍍前的預處理，適用於舊機件的翻新以及工藝品的美化處理。

適用砂料：
棕剛玉、白剛玉、黑剛玉、玻璃珠、氧化鋁砂（剛玉砂）,碳化矽（綠碳化矽、黑碳化矽）、玻璃珠、核桃砂、樹脂砂、 塑膠粒（尼龍砂）、陶瓷珠及各種微粉等，均適合此機台的使用。

噴砂機加工方式：
      本機採用西門子PLC進行控制，觸摸屏人機介面控制，針對不同工件大小型狀和工藝要求編寫噴砂加工程序，方便操作，故障率低。
      工件放在小轉盤的治具上，由大轉盤將工件帶進噴砂艙，機器自動開啟噴砂，開始工作，工件根據程序設定連續通過噴砂，噴頭往復擺動對工件表面進行自動噴砂，工件表面經高速砂粒束的衝擊后

，使其表面迅速被清理，砂感飽滿均勻。加工過的工件通過大轉盤旋轉到初清艙內清洗，清洗后的砂料回流到磨液斗中循環使用，經初清洗后的工件隨大轉盤旋轉至裝缷區，人工將工件取下。

機器主要參數：

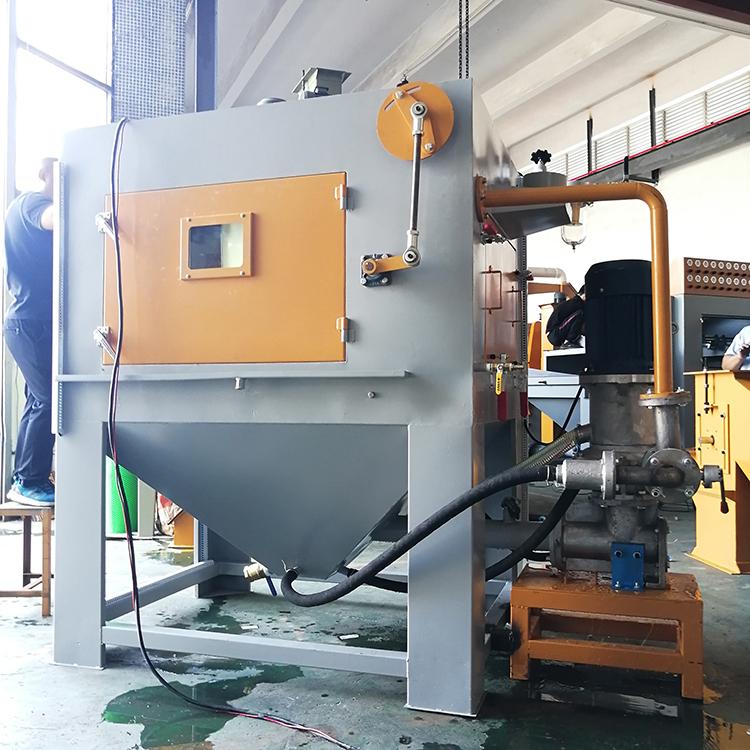

1、主機外殼：
      採用3-6mm厚鋼板焊接而成，表面噴漆。在進料、出料端設有護罩及橡膠皮防止灰塵外逸，機艙下部有過濾網防止大的雜物和工件掉入砂料中。在吸淨艙內設有吹淨氣頭吹淨殘留在工件上的砂塵。噴

砂機上設有觀察視窗，可以觀察整個加工過程，隨時處理突發情況。
      噴砂區尺寸：1650mm(長)×1850mm(寬)×850mm(高)。
      主機外形尺寸：1750mm(長)×1950mm(寬)×2200mm(高)。
2、工件輸送裝置：
      本機工件轉動轉盤上面粘有橡膠皮，轉動電機三相齒輪減速電機，電機功率為0.37kw。電機由變頻器控制，噴砂時小轉盤轉動速度由產品噴砂工藝要求可自行調整。
3、噴頭擺動裝置:
      噴頭擺動採用偏心輪連杆機構，噴頭作搖擺移動，噴頭移動距離和位置可根據噴砂效果進行調整，噴頭移動速度可調。移動電機採用臺灣城邦牌三相齒輪減速電機，功率為0.75kw。主機上布2組搖擺

杆，共12個噴砂頭。可視產品要求自行調節。

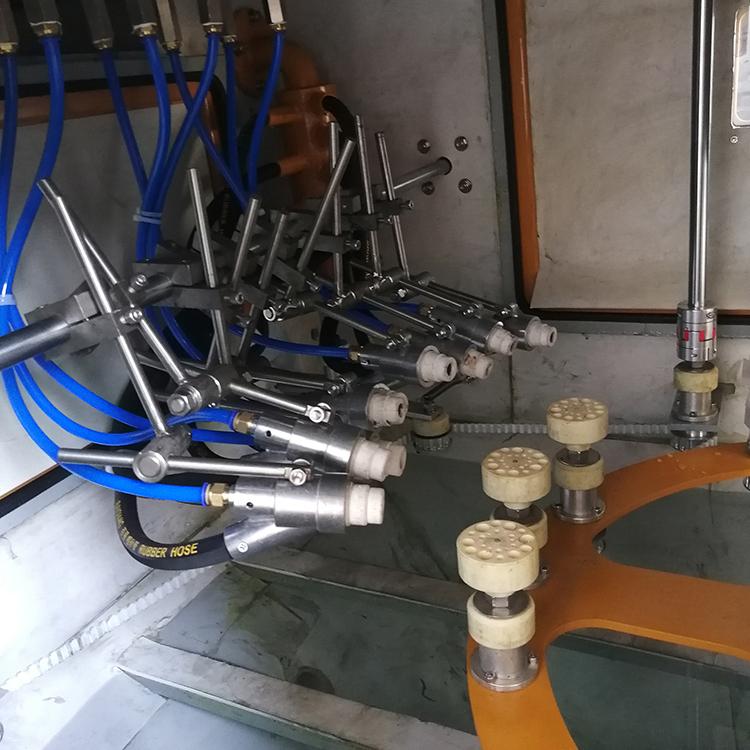

4、噴頭組：
      本機配置12支噴頭。噴頭材料採用鋁合金，型號：XZ-B。噴嘴材質採用耐磨碳化硼。噴嘴通徑：Ф8mm。噴頭距離、角度和位置完全可以根據用戶的產品需要進行調控，可以設置為全部擺動，也可以

設置為全部不擺動。每支噴頭啟動採用單獨控制，根據加工要求可以啟動所需噴頭數量。
5、電氣系統：
     1)、電氣系統由過濾器、壓力表、調壓閥、電磁閥、行程開關、電機及相應的管路及控制元件組成。
     2)、電源設置為三相五線制六平方(380V，50HZ)，並同時設置有63A漏電保護開關。用戶必須將動力電源接至距離設備控制櫃3m內，並接地良好。
6、空氣壓縮系統：(客戶自備)
      噴砂壓力按工藝要求可進行調整，壓力由1~7bar不等，噴頭由調壓閥控制，並配有壓力表顯示，要求空壓機滿足空氣壓力不小於7bar，12支噴頭共需配備流量4m3/min乾燥壓縮空氣(由用戶自備)，並

配備一個1m3貯氣罐(用戶自備)。
      用戶必須將壓縮空氣源用鋼管接至設備氣源接口，並帶減壓閥保証設備使用氣源壓力不得大於7bar。
7、能源配置及消耗：
     1)、耐磨砂泵1台： 流量：30m3/h  揚程：10m 功率：7.5kw 轉速：2900r/min  效率：87%
     2）、抽霧風機：功率0.55kw。
     3)、噴頭移動電機1台： 功率0.75kw.
     4)、轉動電機1台： 功率0.37kw。
     5)、照明及控制電路： 功率約0.5kw。
     6)、機器總功率： 除空壓機外約7kw。

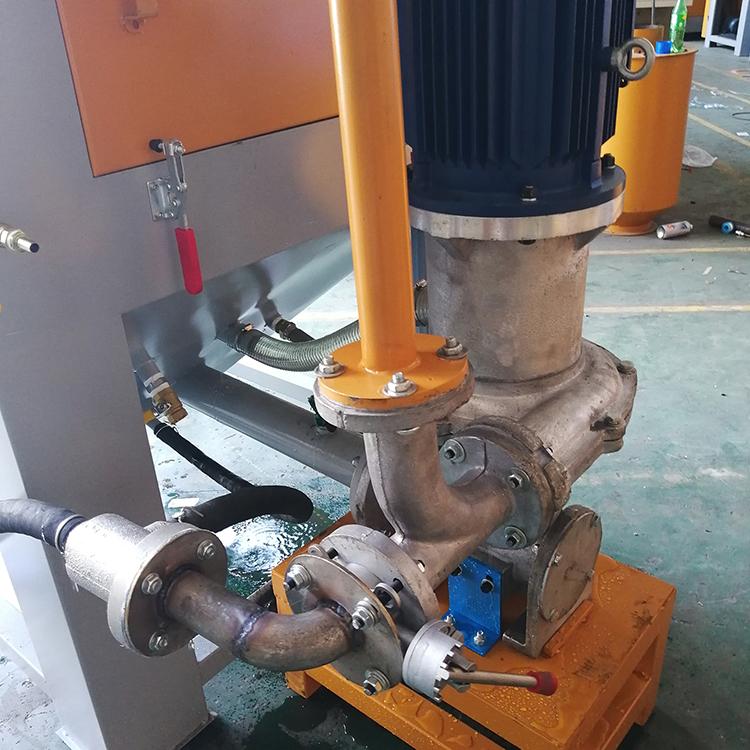

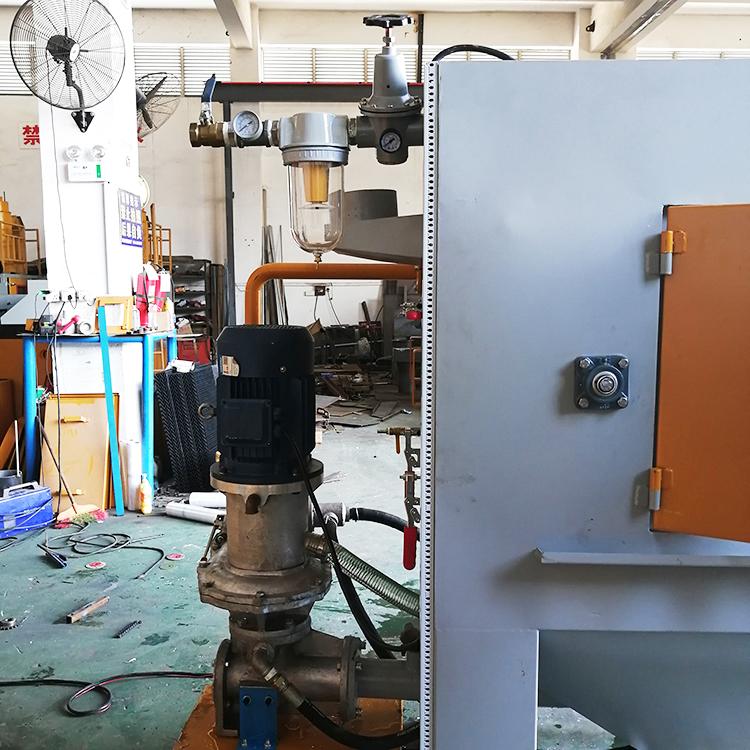

      耐磨砂泵採用立式砂泵，主要由濾網、泵體、葉輪、護板、中間段、軸承體和電機座等所組成，泵體、葉輪和護板均用耐磨材料製造 。採用耐磨機封防止泥漿進入軸承體；葉輪採用半開式結構；軸

承體靠泵端採用調心球軸承，驅動端採用背靠背角接觸球軸承，角接觸球軸承承受軸向負荷和徑向負荷，調心球軸承承受徑向負荷。安裝板通過軸承體支承泵並安裝固定泵，電機座使泵與電機聯成一體，

採用直聯傳動；對開的安裝板可以方便地架在鋼架基礎或混凝土基礎上；泵體吸入口帶有濾網，可以防止砂料進人泵內。

液體噴砂機的特點：
     1.可使用超細磨料，用於精密工件表面處理。
     2.噴砂液體循環使用，耗砂量低，噴嘴磨損小，造作成本低。
     3.密封性好，不會產生粉塵污染。
     4.操作簡單，故障率少，室體密閉，噪音低。
     5.窗口自動清洗，視線好。
     6.不鏽鋼或玻璃鋼機身， 經久耐用。
     7.必要時，可添加抑制劑到噴砂液中，來防止鐵類工件生鏽。
     8.配備防塵防水型日照燈。
     9.配備清水清洗頭，可清洗工件以減少磨料被工件帶出噴砂艙。

售后服務：
    （1）設備質量保証：設備免費保修服務期為壹年。供方提供易損配件以外問題的維修服務。保修期滿后, 提供終身及時維修服務,只收取材料成本費。
    （2）售后服務保証：在接到售后服務報修電話后、售后服務技術人員30分鐘內響應，對於確需現場維修的，24 小時內（省外48小時內）到位解決，設備故障不排除，不撤離維護現場。
    （3）供方設有獨立的售后服務部，如果供方售后服務不好，請撥打投訴專線。
    （4）免費為需方建立完整的設備需方檔案，每年壹次不定期回訪，了解需方使用狀況。
