型號: | sj-300 |
---|---|
品牌: | 世紀行 |
原產地: | 中國 |
類別: | 安全、防護 / 消防設備 |
標籤︰ | 粉塵管道泄壓裝置 , 粉塵管道泄爆裝置 , 粉塵管道泄放裝置 |
單價: |
¥100
/ 台
|
最少訂量: | 1 台 |
粉塵爆炸需要五個要素,當這五種要素同時存在時,即有發生爆炸的可能性。粉塵爆炸粉塵爆炸伴隨強大的衝擊波和火焰,由於設備不具備這麼大的抗壓能力,在產生爆炸時設備將發生損坏,進而產生二次爆炸或多次爆炸的危害。所以要求我們重視粉塵爆炸防護。
粉塵主要有三種方式:泄爆、隔爆和抑爆
泄爆:通過一種泄壓裝置將爆炸提前釋放,保護設備不被損坏。
隔爆:通過一種隔爆閥將爆炸阻隔,防止火焰傳播下去。
抑爆:首先探測裝置探測到初的形成的火花,然後反饋開啟滅火裝置,瞬間將火熄滅, 防止爆炸的產生。
從粉塵爆炸的五要素我們可以看出,粉塵只有在受限的空間內纔會發生爆炸,所以我們對現場涉粉的密閉設備重點做出防護措施。比如:除塵器,提升機,料倉,乾燥機等。
室外的設備:允許採用泄爆片直接泄放,採用無焰泄放可以對週圍環境提供更好的保護。注意:泄放口應避開人員通道、電器設備等其它可能會受到泄放造成影響的設備。
粉塵管道泄壓器泄爆裝置的設計
1 採用單一無火焰爆炸泄壓裝置時,被保護容器的容積應不超過型式試驗時所採用的測試容器的 容積。
2 如果單一無火焰爆炸泄壓裝置受此限制不足以保護時,可採用多個相同型號、尺寸的無火焰爆 炸泄壓裝置。
3 當採用多個無火焰爆炸泄壓裝置保護的容器的容積是單一無火焰泄壓裝置標稱保護容積Vmax, FV的n倍(不足n倍時按n倍計算)時,則該容器應至少使用n個無火焰泄壓裝置。
粉塵管道泄壓器泄爆裝置型式試驗
1 一般要求
1 製造商應提供以下內容:
(1)裝置適用的工藝條件,包括環境溫度和環境壓力;
(2)裝置的安裝尺寸,幾何泄壓面積和泄壓效率EF;
(3)泄壓元件的靜開啟壓力pstat;
(4)標稱保護容積Vmax, FV;
(5)受控爆炸壓力pred, max;
(6)適用粉塵的性質,包括粉塵的KSt、pmax、MIE和MIT;
(7)裝置的類型和結構(例如材質,外形尺寸)和其它相關的質量控制參數。
2 無火焰爆炸泄壓裝置的型式試驗應測試以下項目:
(1)爆炸泄壓裝置的靜開啟壓力試驗;
(2)爆炸試驗,包括:功能和機械完整性;滅火性能;泄壓效率;對外部環境的影響。
(3)如帶有感知泄壓裝置開啟的探測裝置,則應測試其防護性;
(4)如預期用途帶有遮蓋物或隔熱裝置,則應測試其影響。
3 只採用基準泄壓元件的泄壓裝置應直接認定其泄壓效率為
1,否則應通過爆炸試驗來確定。
4 型式試驗都應有文檔記錄。
5 如在任意一次無火焰爆炸泄壓裝置的型式試驗中有火星噴出,則該無火焰爆炸泄壓裝置不應在 粉塵爆炸危險環境中使用。
粉塵管道泄壓器泄爆裝置的功能:
1.撲滅爆炸火焰-爆炸火焰都無法逃脫,提供的操作環境。
2.滯留爆炸粉塵-捕捉工藝物料,潛在的有害物質進入環境中。
3.控制爆炸壓力-吸收爆炸壓力峰值,保護人員和週圍環境,不受爆炸壓力損害。
4.控制爆炸溫度-吸收爆炸火球,使週圍環境溫度幾乎不升高。
技術實現要素:
本發明針對上述問題,提供一種高流通率的粉塵無焰泄放裝置。

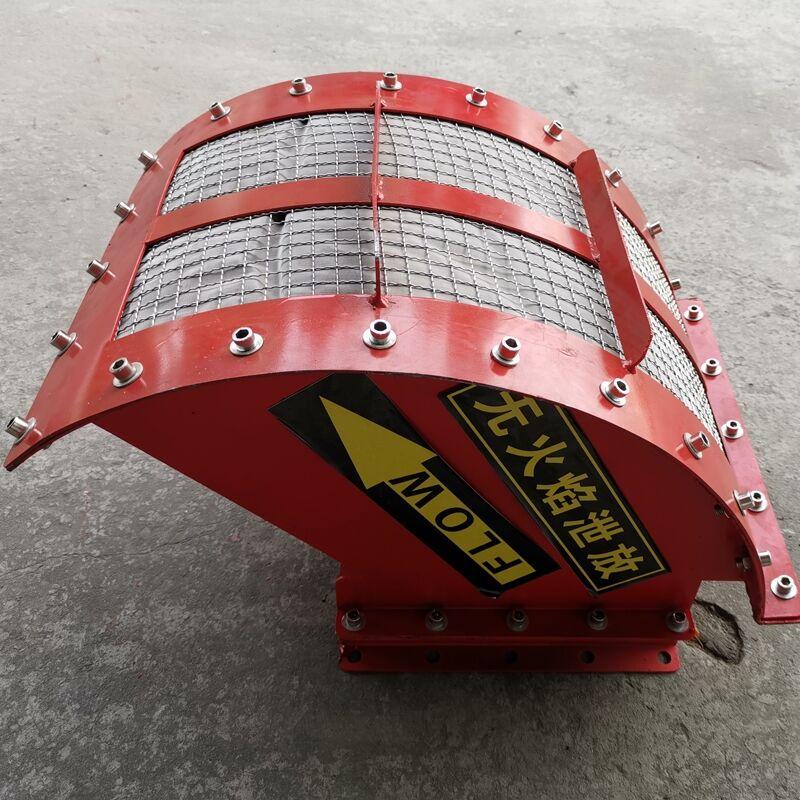

按照本發明的技術方案:一種粉塵無焰泄放裝置,包括泄爆板與泄爆腔體,所述泄爆腔體上設置有進口與出口,所述泄爆板連接在所述泄爆腔體的進口上,所述泄爆腔體的出口處安裝有阻火層,所述阻火層採用不鏽鋼材質的濾網;所述泄爆腔體的出口從側面看為扇形。
進一步地,所述泄爆腔體的進口處設置有底法蘭板,所述泄爆板連接在所述底法蘭板上。
進一步地,所述泄爆板與所述底法蘭板之間設置有密封墊片。
進一步地,所述泄爆腔體的出口處設置有出口法蘭板,所述出口法蘭板上連接有固定所述阻火層的壓板。
進一步地,所述泄爆腔體由封板、前板、后板及兩塊側板圍合而成,所述封板分別與前板及兩塊側板相連;所述泄爆腔體內壁上固定有內板,所述內板的端部形成支撐所述阻火層的臺階。
進一步地,所述內板的端部設置有內加強觔。
進一步地,所述后板上開有觀察孔,所述觀察孔上連接有觀察孔蓋板。
進一步地,所述出口法蘭板包括后固定板與前固定板,所述后固定板連接在所述后板上,所述前固定板連接在所述封板上。
進一步地,所述后固定板與所述后板一體成型,所述前固定板、所述封板與所述前板一體成型。
進一步地,所述泄爆板上安裝有信號監測裝置。
江西世紀行安裝工程有限公司是爆破片、火花探測器、單向隔爆閥、無火焰泄放裝置等產品生產加工的公司,擁有完整、科學的質量管理體系。世紀行的誠信、實力和產品質量獲得業界的認 可。歡迎各界朋友蒞臨參觀、指導和業務洽談。
