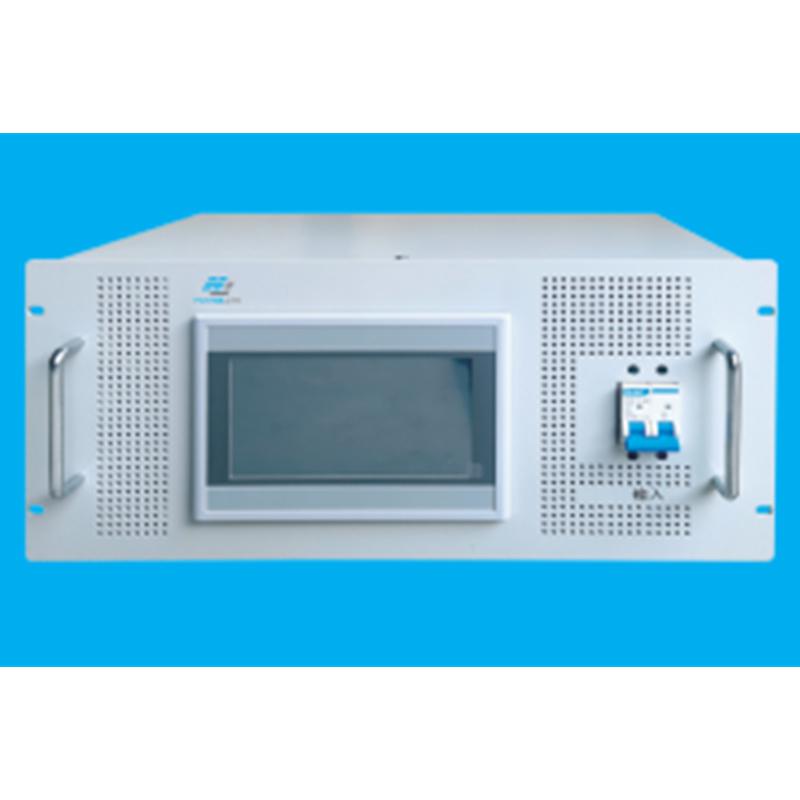

HJ-61系列單相中頻電源

型號：	HJ-61015
品牌：	航進電子
原產地：	中國
類別：	電子、電力 / 電源和配電設備 / 其它電源和配電設備
標籤︰	觸摸屏中頻電源 , 單相中頻電源 , 交流400HZ電源
單價：	-
最少訂量：	1 件

發送查詢

產品描述

HJ-61系列中頻靜變電源產品是採用高頻電力電子開關變換技術，專門為航空及軍用電子電氣設備設計製造的400Hz靜止程控變頻電源，可用於飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要400Hz中頻電源的場合，是機組式程控變頻電源的換代產品。

產品特點

＊輸入輸出完全隔離技術，電源安全可靠

＊採用IGBT驅動及SPWM調製技術，產品穩定可靠，響應速度快，效率高，

＊採用雙閉環反饋控制，產品輸出性能穩定，

＊可調頻，輸出頻率可調節（提供多種頻率選擇），

＊可顯示實時電流、電壓、頻率、功率、功率因數、時間等多種參數，

＊具備多種通訊功能RS232/485，MODBUS-rtu 工業串行口協議，

＊具備兼容各種測試系統能力，適用於阻性、感性、整流性等各種負載

＊三相獨立的功率H橋拓扑結構，帶三相不平衡負載能力強

＊智能溫控風機控制，降低噪音，延長使用壽命

＊具有多組測試功能，可設定漸變、步階、階梯模式，可設置循環次數（選配）

型號		HJ-61001	HJ-61002	HJ-61005	HJ-61010	HJ-61015		HJ-61020
容量		1kVA	2kVA	5kVA	10kVA	15kVA		20kVA
輸入	相數	單相兩線+地線			三相三線+地線
	電壓	380V ±15%			380V ±15%
	頻率	50/60Hz±5Hz			50/60Hz±5Hz
交流輸出	相數	單相兩線+地線
	額定電壓	115.0V
	電壓調節範圍	10.0V-150.0V
	電壓調節步幅	0.1V
	電壓穩定度	≤±1%
	額定頻率	400.0Hz
	頻率調節範圍	300.0Hz-500.0Hz
	頻率調節步幅	0.1Hz
	頻率穩定度	≤±0.01% FS
	波形	正弦波
	總諧波含量	≤2%（線性負載）(FS)
	波峰係數	1.41±0.01
	輸出隔離方式	變壓器隔離輸出
	動態特性	超調量及恢復時間特性滿足GJB572A要求
顯示	頻率	分辨力0.1Hz 精度:±0.02%讀數
	電壓	分辨力0.1V 精度:±0.5%讀數+(±0.2%量程)
	電流	分辨力0.001/0.01/0.1A 精度:±0.5%讀數+(±0.5%量程)，分辨力隨電源容量變化
	功率	分辨力0.001/0.01kW 精度:±0.5%讀數+(±0.5%量程)，分辨力隨電源容量變化
效率		≥85％
通訊接口		RS-232（標配），RS-485（選配） MODBUS RTU協議
保護功能		輸入：缺相、過壓、欠壓輸出：過流、過壓、過載、過熱、短路、保護等多種保護功能
報警功能		保護裝置動作后發出報警信號，顯示故障信息，方便查找故障
記憶組功能		具備10組快捷記憶組功能
抗電強度		輸入、輸出對機殼：AC1500V/1min ,漏電流＜20mA
絕緣電阻		輸入、輸出對機殼：≥20M (DC500V)
使用環境		溫度：-20℃～50℃ 濕度:10%～90% （25℃，無凝露）、海波高度≤2000m
外形尺寸(WHD)㎜		482132520	482176520	380600500	380700500		450850600	5201100900
重量㎏		25	45	65	100		135	200
* 可按要求定製產品; 產品外形會隨時更新,請以電源實際為準。 * 電壓最高可以到4000V, 頻率可以300Hz-800Hz。
