SGC-B3自動滴液接觸角測量儀 技術資料

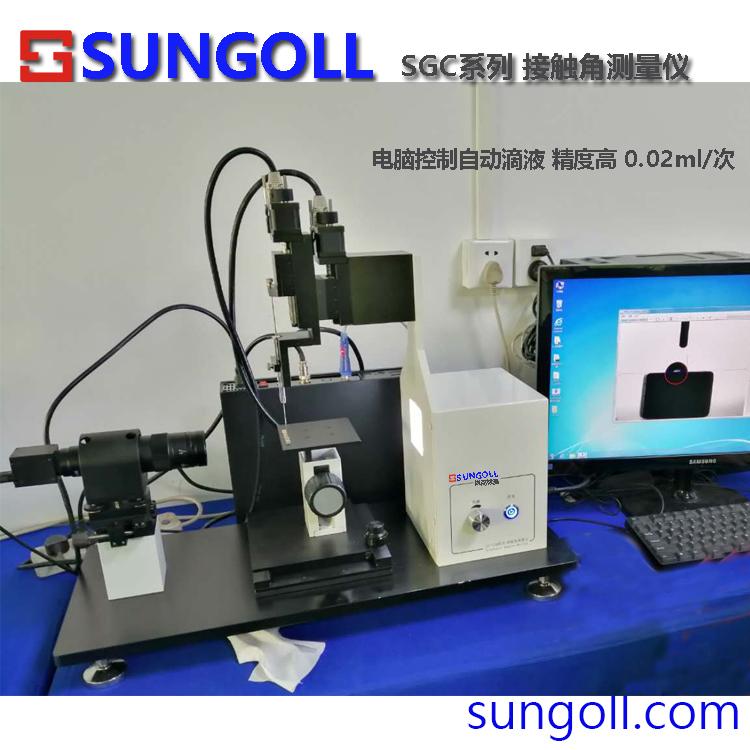

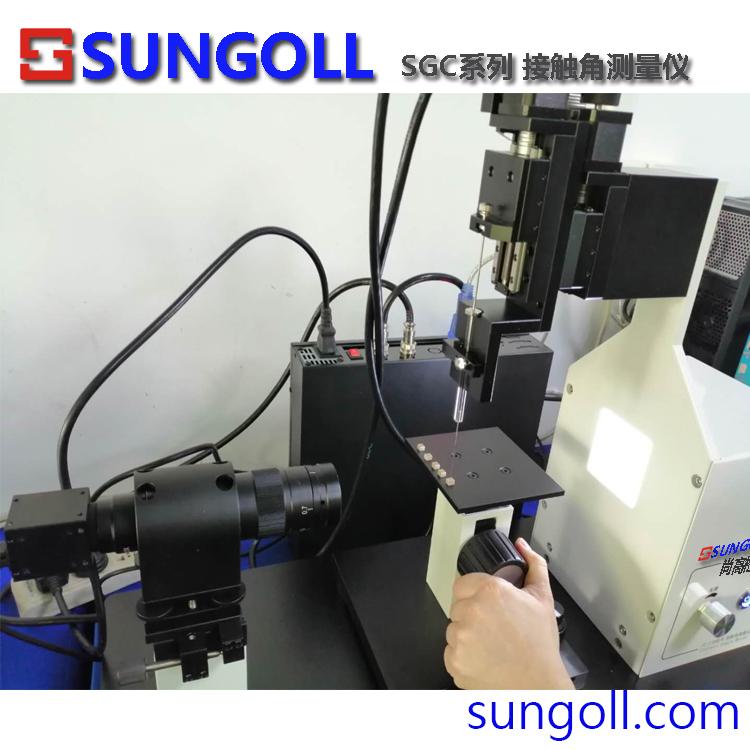

一、主機圖：



二．SGC-B3功能概述：

SGC-B3系列用於測試和分析液體在固體表面的接觸角、液體的表面張力、固體的表面能等。實現對固體表面的親/疏水性分析、潤濕性分析、潔淨度檢測、處理效果評估，以及液體被競爭、吸附、吸收和鋪展等過程分析。廣氾應用於化工、醫藥、食品、電子、印染、噴塗、軍工和科教等眾多領域的測試與研究。

三．規格參數：

儀器型號		SGC-B3
接觸角 測量	測量方法	停滴法
	計算方法	量高法、量角法、圓環法、橢圓法、擬合法、自動法
	測量範圍	0°～180°
	測量精度	±0.1°（可校準）
	測量分辨率	0.001°
表面/界面 張力測量	測量方法	懸滴法
	計算方法	手動法、自動法
	測量範圍	0.01～1000mN/m
	測量精度	±0.1%
	測量分辨率	0.001mN/m
表面能估算		Fowkes、擴展Fowkes、Owens-Wendt、van OSS、Wu調和平均法、狀態方程法
潤濕性分析		粘附功、鋪展係數、粘附張力
光學成 像系統	工業相機	300萬像素，幀率36fps
	工業鏡頭	0.7～4.5×連續變倍
	調焦方式	手動調焦，軟件檢測清晰度
	背光源	LED冷光源，亮度連續可調
加液系統	加液方式	自動式
	最小加液量	0.1μl/滴
	加液精度	±0.05μl
樣品台	台面尺寸	X100×Y110mm
	移動行程	X86×Y100×Z50mm
	移動方式	手動式
儀器尺寸		約W745×D280×H560mm
儀器重量		約35kg
使用電源		1∮ AC220V 50HZ



四．儀器構成：

名稱	參數描述
主機架	AL6061鋁合金數控加工而成，表面烤漆處理
支撐腳	全碳鋼材質，表面鍍鋅處理，可萬向和垂直昇降調節
工業相機	USB2.0接口，1/2″CCD傳感器，分辨率2048×1536，幀率36幀/秒
工業鏡頭	對焦距離95mm；0.7×時視場13.71～18.28mm；4.5×時視場2.13～2.84mm
背光源	LED冷光源技術，60個密集光源點，亮度連續可調，12V安全電壓
調焦模塊	螺紋副控制調焦，調焦範圍±12.5mm；螺杆控制水平和俯仰調整，調整範圍±2°
加液模塊	軟件發送指令，單片機控制，雙步進電機驅動加液、抽液和進樣器昇降
樣品台	三維閉合式結構，齒輪齒條控制前後、左右和上下移動
測量軟件	CAM 8.2 表面分析測量系統





五．隨機附件：

隨機附件            儀器型號	SGC-B3
加液控制器	1套
100μl和50μl的微量進樣器	各1支
接觸角專用標定塊	1塊
移動U盤（內含測量軟件安裝包）	1個
水平尺	1個
工具	1套
臺式電腦	1套











六．選配附件：

• 計算機（另購）：元/台

品牌：聯想lenovo           類型：商用一體電腦

系統：Windows 10（正版）   屏幕尺寸：19.5″

顯卡：集成顯卡             處理器：AMD雙核

內存：4GB                  硬盤：500GB

• 微量進樣器（增購）：元/支

10μl、50μl、100μl、250μl選擇

• 特殊微量進樣器（另購）：元/套

用於常變換、難清洗、粘稠型或有腐蝕性的液體加樣

也可用於超疏水表面的測試

包括魯爾式玻璃進樣器和可拋棄式塑料進樣器，

以及塑料針頭、不鏽鋼針頭、聚四氟乙烯針頭等

• 專用夾具（另購）：元/套

用於纖維、織物、薄膜、紙張、植物葉片等樣品的輔助測試

• 室溫～100℃溫控樣品腔（另購）：元/套

室溫～200℃溫控樣品腔（另購）：元/套

-30～100℃溫控樣品腔（另購）：元/套

用於需要控制環境溫度的樣品測試，包括樣品腔、溫控器、

低溫恆溫槽（室溫以下專配）和高溫手套等

溫度波動度：1%

溫度解析度：0.1℃

可放樣品尺寸：W80×D90×H20mm

• 氣泡俘獲法配件（另購）：元/套

用於液—液—固接觸角的測試和液—液界面張力的測試

包括樣品槽、魯爾式進樣器、可替換式直型針頭和彎型針頭

• 壓片制樣裝置（另購）：元/套

用於粉末樣品的壓片成形

包括壓片機、壓片模具（直徑Ø13mm，厚度0.1～0.5mm）

• 60幀、300萬像素工業相機（升級）：元/個

100幀、300萬像素工業相機（升級）：元/個

200幀、300萬像素工業相機（升級）：元/個

替換原有相機，提高相機性能，用於高速連拍

注：達到理想連拍效果，電腦需要配置固態硬盤





• 硬件特點
• 採用強度高、重量輕的鋁合金底板搭配獨家設計的多維精密機械定位滑台，協調控製成像系統、加液系統和樣品台，隨意調整，平穩性高、水平性好；
• 採用高分辨率、高幀率的數字相機，搭配齊焦性能優越、可連續變倍的顯微鏡頭，以及發光均勻的LED背光源，使拍攝的圖像輪廓清晰、不失真；
• 特別採用可平移、傾斜和俯仰的精密組合模塊，用於鏡頭部分的聚焦、水平和俯仰調整。功能全面、調節方便，滿足特殊和高標準的測試需求；（行業領先）
• 採用微分頭控制進樣器加液，微距離移動靈活，液滴轉移方便。可選配特殊液體進樣器，適用於常變換、難清洗、粘稠型或有腐蝕性的液體介質；
• 採用具有專利技術的昇降平移三維組合樣品台，可輕鬆實現大範圍的移動而不產生絲毫的晃動和傾斜，保証移動的平穩性和定位的準確性；（行業領先）
• 可選購接觸角專用標定塊，可隨時自行對儀器進行校驗。多個標準液滴圖形，滿足接觸角測量範圍的全量程校驗，軟件可自動識別、自動測量。



• 軟件特點
• 具有自主知識產權的測量軟件不僅功能先進、操作穩定，而且布局清晰、界面友好，擁有良好的用戶體驗；
• 多種圖像拍攝方式，可選擇單張拍攝、間隔拍攝、最大幀率高速拍攝、以及視頻錄製等，滿足各種測試需求；（行業領先）
• 接觸角計算方法可選擇手動或自動，可分析標準平面、凹面、凸面、球面、超親水、超疏水等產品表面的接觸角；（行業領先）
• 可實現圖像自動連拍、連續回放、基準線自動定位、接觸角自動計算的批處理測試方式，整個過程無人為干預；（行業領先）
• 接觸角結果可在顯示框右鍵標註于所對應的圖片上，保存后可直接查看圖片上已標註的測試結果，直觀明瞭；



• 具有清晰度自動檢測、影像調試、閾值調整、基準線定位、測試區域框選、圖片修正和局部放大等輔助功能；（行業獨家）
• 多種表面能估算模型分別應用於極性、非極性、低能和高能等固體表面的分析，輕鬆得到固體表面能及其分量；
• 軟件預置多種液體的表面張力及其分量數據，可直接用於固體表面能估算。也可自行添加、刪除和修改液體數據。（行業領先）







• 軟件界面（中文簡體或英文）





軟件測試界面
