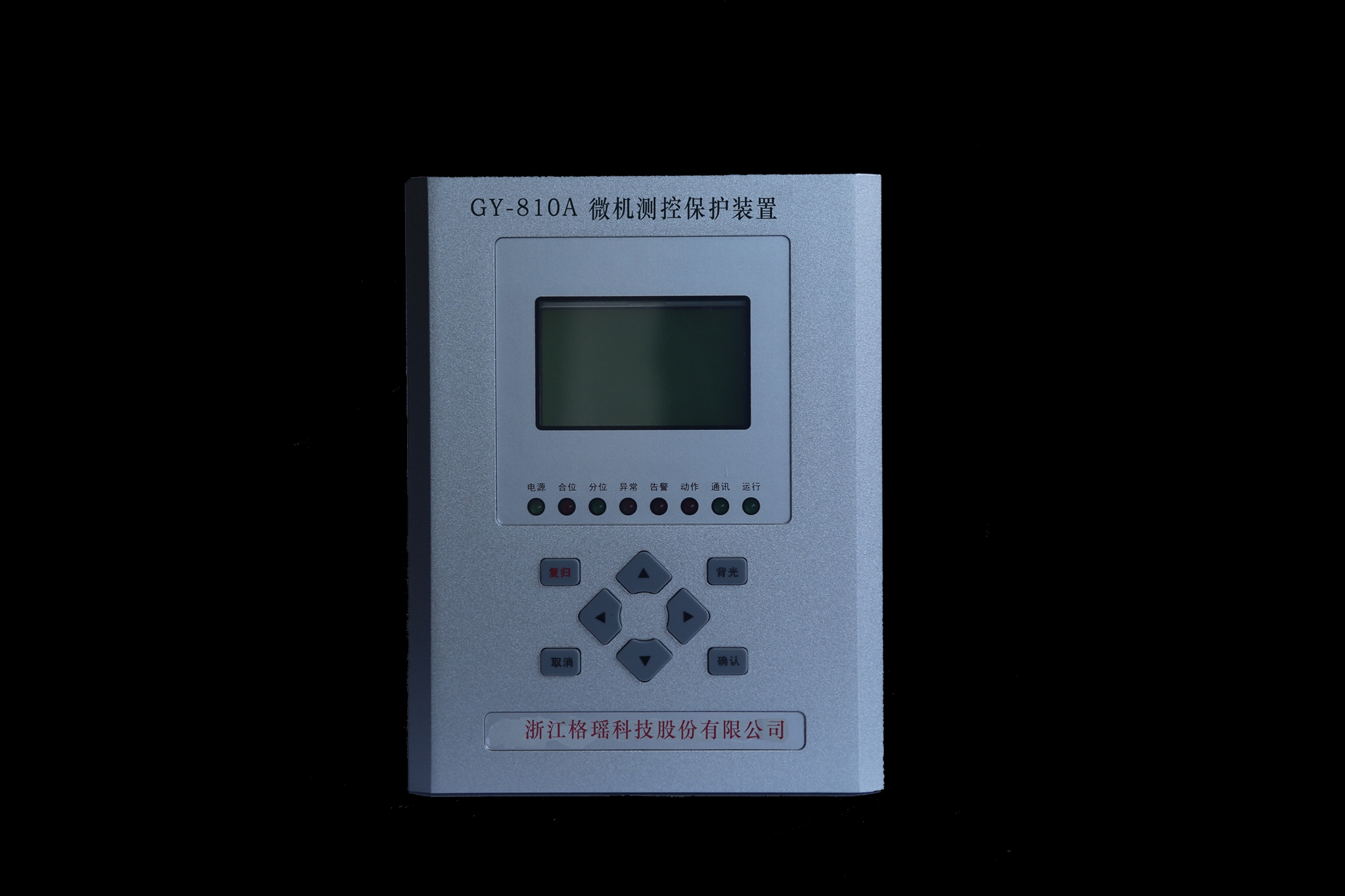

格瑤科技是專業生產電動機保護器廠家

Θ 裝置採用單片機解決方案，所選用的CPU包含有Flash ROM、RAM、EEPROM、AD轉換器、定時器、串行口等微機保護需要的所有資源；

Θ 裝置總線集成通訊，與外部設備的連接均通過驅動能力很強的IO口來實現，並採用多種隔離措施，運行安全，穩定可靠，高抗干擾；

Θ 裝置具有12路、10路、8路可編程開入功能，不管是變壓器的本體保護還是開關的各種狀態均可直接接入裝置接口；

Θ 裝置具有故障錄波功能，故障波形均直接顯示在裝置面板上的大液晶屏上；

Θ 裝置採用一次成型結構工程，殼體設計簡單、合理，並且裝置體積大小通用，適合安裝在中小型高壓開關櫃上使用；

Θ 裝置在硬件設計上嚴格將強弱電分開，所有信號線均經過地線進行屏蔽；

Θ 裝置與外部的所有連接部分均採用隔離措施，開關量輸入、輸出及通信接口通過光電隔離，模擬量通過互感器隔離，出口通過繼電器隔離，使經過輸入輸出線上過來的干擾減到最小。

Θ 模擬量經過互感器的輸入輸出部分，開關電源的輸入輸出部分，通信接口部分，均採用了抗高頻干擾的屏蔽措施，使裝置抗瞬變干擾的能力特別強；

Θ 裝置內部採用高精度的時鐘芯片，芯片內部集成有備用電池及晶振，掉電后保持十年以上還能計時，解決了通常保護裝置單獨運行期間時鐘不准問題，使裝置能準確記錄各種故障動作、時間信息；

Θ 裝置本體具有三級保護，外部硬件保護、CPU硬件定時器保護和軟件保護，且不同保護之間相互進行監視，使裝置在各種情況下均不會出現故障機死狀態。

Θ 裝置採用大屏液晶漢字顯示及菜單操作方式提示，人機接口良好，定值數據、控制定義、故障信息均以漢字的方式進行顯示，設定調試明朗方便。

Θ 裝置的軟件採用模塊化設計，所有定時限的保護模塊程序代碼共享，重要程序均具有多種冗余措施，並經過了長時間的現場運行考驗，程序運行穩定可靠。

Θ 裝置內部具有大容量的NVSRAM，按順序可記錄最近180條詳細時標及所有故障信息，便於故障分析得到簡單而方便。

Θ 裝置具有高速光電隔離的RS485或RS232通信接口，採用國際Modbus規約，可將各種信息上傳至自動化監控系統中。



• 主要技術參數

裝置工作電源：AC85~265V或DC90V~300V    50Hz

整機功率消耗：≦0.2W

額定輸入電流:5A或1A     50Hz

工作電流範圍:0.2A~100A

零序電流範圍0.1A~5A

保護動作精度:<±3%

溫度變差:<±2%

綜合誤差:<±3%

輸出容量:10A,250VAC/30VDC

• 主要功能

保護功能：

1.母充保護，可選擇跳閘輸出或僅發警告信號；

2.兩相三段式定時限相間過流保護，II段及III段可滯后加速功能；

3.反時限過載保護，提供標準反時限、正常反時限、極端反時限可選；

4.定時限過負荷保護，可選擇跳閘輸出或僅發警告信號；

5.定時限負序電流保護，可選擇跳閘輸出或僅發警告信號；

6.定時限零序電流保護，每段均可通過控制投入或退出；

7.低電壓保護器，可選擇跳閘輸出或僅發警告信號；

8.過電壓保護，可選擇跳閘輸出或僅發警告信號；

9.零序電壓保護，可選擇跳閘輸出或僅發警告信號；

10.三相一次自動重合閘，具有保護啟動及接點不對應啟動方式，且具有外部閉鎖功能；

11.十二路開關量輸入，其中八路可編程輸入，通過外部開關量輸入經裝置採集后可實現跳閘或發信的功能；

12.斷路器跳閘迴路監視功能，當斷路器跳閘迴路發生斷線時，裝置能發出警告信號；

13.PT斷線檢測，當發生PT斷線時，裝置能發生警告信號；可選擇閉鎖低電壓輸出；

14.具有電氣防跳迴路，自動適應各種型號斷路器；

15.彈簧未儲能警告，當發生彈簧未儲能時，裝置能發生警告信號。

4.2數據採集功能：

遙測：實時採集三相電流、三相電壓、三相功率因數、零序電流。

遙信：保護動作和外部開關量12路遙信。

遙控：兩路遙控繼電器，遠方控制斷路器合閘、分閘。

4.3事件記錄功能

保護動作故障指示、開關量變位提示、遙控操作故障。

4.4控制功能

就地/遠方分、合閘控制

4.5操作箱功能

手動合閘檢測、自動跳合閘迴路斷線警告。

4.6通訊功能

具有運行可靠的高速接口，具備遙測、遙控、遙信、遙調功能。

4.7故障記錄及故障錄波功能

故障記錄及故障錄波功能，並將故障發生時間、故障電流及電壓大小、故障波形均直接顯示在裝置面板的顯示器上，按最近順序可記錄180條詳細的帶時標的故障信息。

4.8模擬量輸出功能

  本裝置自帶24V電源輸出模擬量4-20毫安。

• 保護工作原理

1、母充保護：該保護在檢測到手動合閘3秒內完成，A、B、C相任一相保護電流大於設定值時並達到設定延時后保護即動作[手動合閘3秒后，母線充電保護自動退出運行（其中手動合閘狀態需作為開關量接至任何一路可編程開關，並在菜單的“保護值設定”中將對應的可編程開關名稱設置“15手動合閘”，注意需將該開關的保護功能退出）]。

2、定時限過流保護：本裝置配置了三相三段式定時限過電流保護，II段、III段可選擇是否投入后加速功能，后加速時間可以單獨設定（后加速元件當有重合閘動作輸出、手動合閘、斷路器由分變合等事件時，3秒內裝置將啟動過流II段、III段保護后加速功能，上述保護輸出時間將按照設定的相應后加速輸出時間動作輸出）。所有加速功能均可通過控制字節選擇投退，加速時間也可單獨進行設定。

3、反時限過流保護：反時限過流保護的動作時間與故障電流的大小有關，故障電流越大動作時間越短；反之，故障電流越小動作時限越長。參照國際電工委員會（IEC255）的規定，本裝置提供了三種標準反時限特性曲線，即：標準反時限t=0.14tp/（（I/Ip）^0.02 -1）、非常反時限t=13.5tp/（（I/Ip）-1）、極端反時限t=80tp/（（I/Ip）^2 -1），注：^2表示2次方，^0.02表示0.02次方。

4、過負荷保護：過負荷保護為定時限保護，正常運行時過負荷元件監視A、B、C三相電流，當有任一相電流大於設定值並達到設定延時后保護即動作。過負荷保護可以選擇跳閘或僅發警告信號，當過負荷保護動作輸出時裝置將自動閉鎖重合閘。

5、定時限負序保護：裝置通過計算實際運行電流（兩相或三相CT）的負序分量構成負序電流保護。對於電動機或變壓器的各種不平衡故障，如不平衡運行、斷相、反相等，可投入負序電流保護。當裝置計算出的負序電流大於負序保護電流設定值並達到設定延時后保護即動作。為了避免設備投運時因三相合閘不同步可能引起誤動，建議帶0.2秒以上延時。

6、零序過流保護：裝置配置了定時限零序過流保護，當採集的零序電流大於零序保護設定值並達到設定延時后保護即動作。零序保護可以選擇跳閘或僅發警告信號，也可以選擇是否投入后加速功能，后加速時間可以單獨設定。

7、低電壓保護：如果被保護線路很短，始末端的短路電流差別不大或運行方式變化很大時，採用電流速斷保護滿足不了靈敏度和動作範圍要求時，可裝設電壓保護。當開關處於合閘位置，三個線電壓均小於低電壓保護的設定值並達到設定延時后保護即動作。為防止裝置上電時母線三相失壓引起低電壓保護誤碼動作，裝置只有監測到母線電壓正常后才投入低電壓保護。若PT斷線閉鎖投入，當發生PT斷線時將閉鎖低電壓保護

8、過電壓保護：為避免母線電壓過高對設備造成衝擊而損坏，裝置配有過電壓保護。當開關處於合閘位置，三相母線線電壓中任一個線電壓大於過電壓保護設定值並達到設定延時后保護即動作。

9、重合閘功能：本裝置的重合閘為三相一次自動化重合閘，具有兩種啟動方式，保護啟動和接點不對應啟動方式，上述兩種方式可以單獨投入，也可以同時投入。在保護動作跳閘出口（過負荷和低電壓保護除外）或出現接點不對應后重合閘功能開放3秒，如果此時無閉鎖條件，並且三相均無電流時開始進行重合閘邏輯判斷。

10、 PT斷線：三個線電壓均小於7V，且任一相電流大於0.2A，判斷三相斷線；[UA+UB+UC]>15V,且任兩個線電壓差大於18V時，判斷不對稱斷線。

11、彈簧未儲能告警：裝置配有一路彈簧未儲能輸入接口，可以選擇儲能機構的儲能節點類型（常閉或常開），還可以選擇彈簧未儲能警告的判斷時間，適用於不同類型的儲能機構。

12、跳閘迴路監視：裝置在電氣防跳迴路中帶有斷路器跳閘迴路斷線監視功能，當發生斷線時，裝置能發出警告信號。當開關處於合閘狀態（開關狀態開入量為1），同時跳閘迴路發生斷線（跳閘迴路開入量為0），並達到設定延時后裝置將發出警告信號。此時必須將合閘迴路監視接入裝置的任一路可編程開入，並在菜單的“保護定值設定”中將對應的可編程開入名稱設置為“12跳閘迴路監視”，注意需將該開入的保護功能退出。
