型號: | JF-5060 |
---|---|
品牌: | 鑫雄發 |
原產地: | 中國 |
類別: | 電子、電力 / 儀器、儀表 / 分析儀器 |
標籤︰ | 粉體松裝密度儀 , 斯科特容量計 , 粉末密度計 |
單價: |
¥3800
/ 台
|
最少訂量: | 1 台 |
粉體松裝密度儀的種類
粉體松裝密度測定儀是用於檢測顆粒材料物理性能的儀器。按照測試方法分類的話常規有三種,主要包括漏鬥法粉末松裝密度測量儀、斯科特容量計法、振動篩法粉末松裝密度測定儀。本文主要介紹前兩種。
粉末松裝密度的定義
在的自然填充條件下,每單位體積顆粒的質量稱為松裝密度。自然填充狀態下的體積是顆粒體積加上顆粒上開孔和閉合孔的體積再加上顆粒之間的空隙體積。松裝密度還有許多其他名稱,包括松堆密度、疏充填堆積密度、松密度、鬆散堆積密度、體積密度、毛體密度等。
粉末松裝密度影響因素
影響粉末松裝密度的因素很多,例如粉末的顆粒形狀、尺寸、表面粗糙度和粒度分布。通常,由於粉末的制備方法和工藝條件不同,這些因素也存在顯着差異。一般來說,粉末的松裝密度隨着粒度的減小、顆粒的非球度係數的增加和表面粗糙度的增加而降低。
粉體松裝密度測試標準
GB/T 31057.1顆粒材料 物理性能測試1部分松裝密度的測量。該標準規定了粉體松裝密度測試的基本原則和方法。適用於固體顆粒直徑5um~5mm的粉體。不在5um~5mm直徑範圍內的粉體,也可以參考該標準使用。

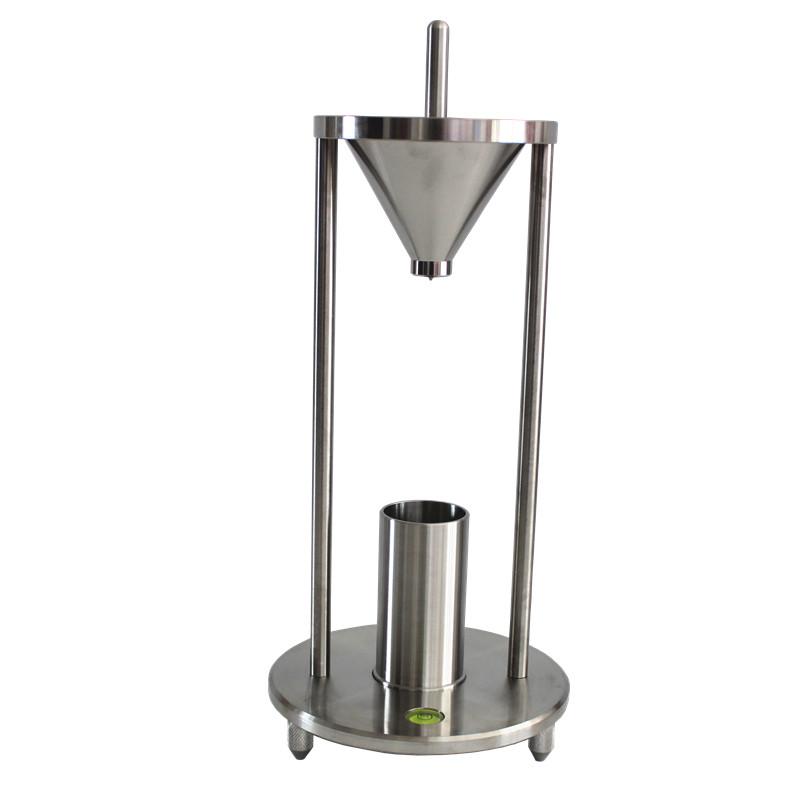

漏鬥法粉末松裝密度測量儀技術參數
1、漏斗:標準漏斗小孔直徑d為5.0mm,用於測試粉末松裝密度
2、漏斗角度:60度
3、密度杯:容積25±0.05 cm3,內經為31±1mm。
4、杯子和漏斗的製作:杯子和漏斗應由非磁性耐腐蝕的金屬材料製成,且具有足夠的壁厚和硬度,以防變形和過度磨損,通常選用黃銅材料或是不鏽鋼材料製作。漏斗和杯子的內表面要仔細拋光。
5、支架和底座:支架用於固定漏斗。底座必須水平、穩固,不得振動,供安裝支架和杯子使用。漏斗小孔底部和杯子上部之間的距離為25mm,可用定位塊調節,漏斗和杯子須同心。
6、天平(用戶自備):要有足夠的測量範圍,稱量試樣能精度要達到0.01g。

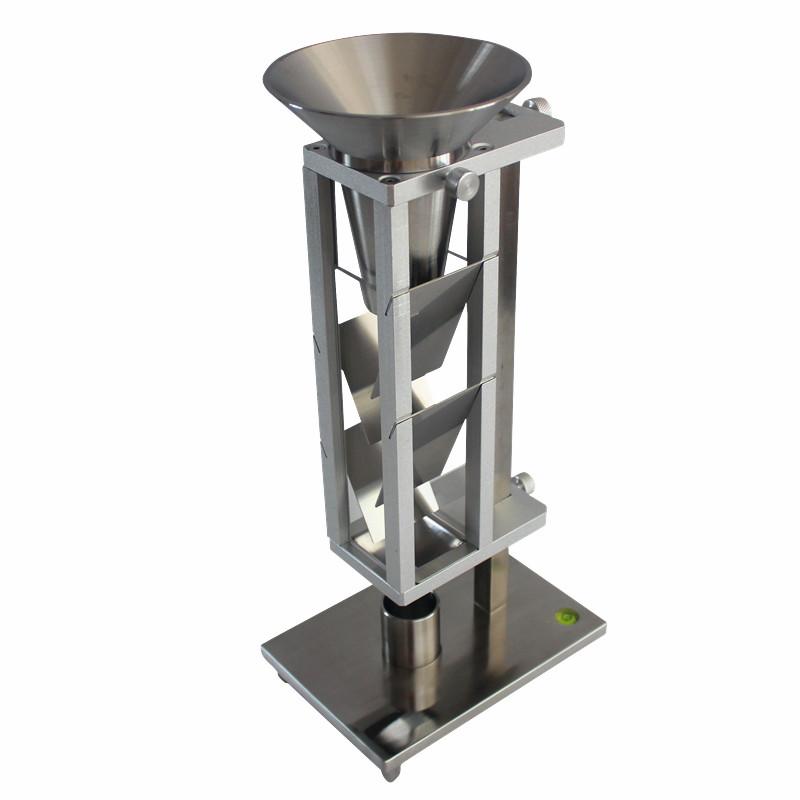

斯科特容量計技術參數
(1)上部組合漏斗:由兩個不鏽鋼圓錐形漏斗裝配而成,其間一段圓柱隔開,並放入一個孔徑為1.18mm的不鏽鋼篩網。
(2)布料箱:橫斷面為正方形,內有四塊1mm厚不鏽鋼板斜鑲嵌在鋁制的框架上,框架前後兩壁面是玻璃板;不鏽鋼板可以拔出,易於清洗。
(3)方形漏斗:1mm厚不鏽鋼一體成型,傾斜角度為60°的方錐體,下端口徑為12.5mm×12.5mm。
(4)密度杯:容積為25 cm3士0.05 cm3,內直徑為30m土1 mm。不鏽鋼材質
(5)支架:用於支撐上部組合漏斗、布料箱、方形漏斗、圓柱杯等部件。
(6)天平(用戶自備):要有足夠的測量範圍,稱量試樣能精度要達到0.01g。
粉體松裝密度測試方法的選擇
常規的話先選用漏鬥法進行測試。如採用漏鬥法測試時固體材料不能通過漏斗,則選用振動篩法進行測試。對於金屬粉末,可根據需要選用斯科特容量計法。
粉體松裝密度測定儀的操作步驟
漏鬥法:將密度杯和漏斗之間的距離調整到25mm,並使密度杯中心與漏斗中心在同一軸線上。將固體材料倒人孔徑為5.0mm的漏斗,使固體材料直接從漏斗小孔流入密度杯,直到溢出為止。如固體材料不能通過漏斗,允許用直徑為1mm的金屬絲從漏斗上方捅一下,但要注意金屬絲不能插入密度杯中。然後用非磁性和不帶靜電的長度大於密度杯直徑的刮板沿密度杯頂面刮平,操作時不要振動密度杯,不要壓實或帶出樣品。刮平后輕敲杯壁,使其稍稍振實,以免樣品在挪動時灑落。然後將外壁的粉末清理乾淨,保証外壁不粘有樣品。稱量密度杯內粉末質量,精度要求準確到0.01g。
斯科特容量計法:將密度杯和方形漏斗之間的距離調整到20mm,並使密度杯中心與方形漏斗中心在同一軸上,將固體材料放在上部組合漏斗的篩網上,經過布料箱、方形漏斗,流入密度杯中,直到溢出為止。用非磁性和不帶靜電的長度大於密度杯直徑的刮板沿密度杯頂面刮平,操作時不要振動密度杯,不要壓實或帶出樣品。刮平后輕敲杯壁,使其稍稍振實,以免樣品在挪動時灑落。然後將外壁的粉末清理乾淨,保証外壁不粘有樣品。稱量密度杯內粉末質量,精度要求準確到0.01g。
粉體松裝密度儀的數據計算
松裝密度計算公式可簡單描述為:松裝密度等於固體材料的質量除以固體材料松裝體積,表達式為ρ=m/v.需要至少3次測量的結果的算朮平均值才能作為該材料的松裝密度值。
厦门精凡科技有限公司 | |
---|---|
國家/地區︰ | 福建省厦门市 |
經營性質︰ | 貿易商 |
聯繫電話︰ | 13306018891 |
聯繫人︰ | 葉耀騰 (網銷經理) |
最後上線︰ | 2020/10/27 |
